FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны

Детали продукта

Place of Origin: China

Фирменное наименование: ZMSH

Сертификация: ROHS

Условия оплаты и доставки

Delivery Time: 2-4weeks

Payment Terms: T/T

Получите самую лучшую цену
Выделить:

4-дюймовый эпивафер

,

2-дюймовый эпивафер

,

3-дюймовый эпивафер

PL Wavelength control:
Better than 3nm
PL Wavelength uniformity:
Std.Dev better than 1nm @inner 42mm
Thickness control:
Better than +3%
Thickness uniformity:
Better than +3% @inner 42mm
Doping control:
Better than +10%
P-InP doping (cm-3) N-InP doping (cm-3):
Si doped; 5e17 to 3e18
PL Wavelength control:
Better than 3nm
PL Wavelength uniformity:
Std.Dev better than 1nm @inner 42mm
Thickness control:
Better than +3%
Thickness uniformity:
Better than +3% @inner 42mm
Doping control:
Better than +10%
P-InP doping (cm-3) N-InP doping (cm-3):
Si doped; 5e17 to 3e18
FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны

FP эпивафер InP контактный слой субстрата InGaAsP Dia 2 3 4 дюйма для диапазона волн 1.3um OCT

FP эпивафер InP подложки краткое содержание

Эпивоферы Fabry-Perot (FP) на субстратах индийного фосфида (InP) являются ключевыми компонентами в разработке оптоэлектронных устройств,особенно лазерные диоды, используемые в оптической связи и сенсорных приложенияхИнП-субстраты обеспечивают идеальную платформу из-за их высокой электронной подвижности, прямого разрыва полосы и отличной соответствия решетки для эпитаксиального роста.Эти пластинки обычно имеют несколько эпитаксиальных слоев, такие как InGaAsP, которые образуют лазерную полость FP и предназначены для излучения света в критических диапазонах длины волны от 1,3 мкм до 1,55 мкм, что делает их высокоэффективными для волоконно-оптической связи.

FP лазеры, выращенные на этих эпивоферах, известны своей относительно простой структурой по сравнению с другими типами лазеров, такими как лазеры с распределенной обратной связью (DFB),что делает их экономически эффективным решением для многих приложенийЭти лазеры широко используются в системах оптической связи с коротким и средним диапазоном действия, взаимосвязи центров обработки данных и технологиях обнаружения, таких как обнаружение газов и медицинская диагностика.

FP-эпивоферы на основе InP обеспечивают гибкость в выборе длины волны, хорошую производительность и более низкие затраты на производство, что делает их жизненно важным компонентом в растущих областях телекоммуникаций,экологический мониторинг, и интегрированные фотонические схемы.

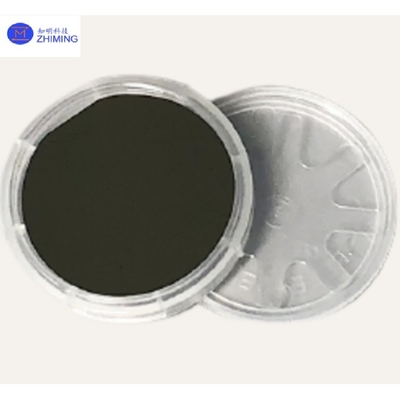

FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны 0


Лист данных субстрата InP эпивафера FP

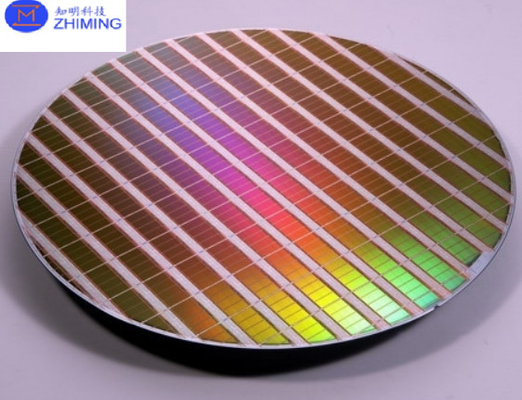

FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны 1

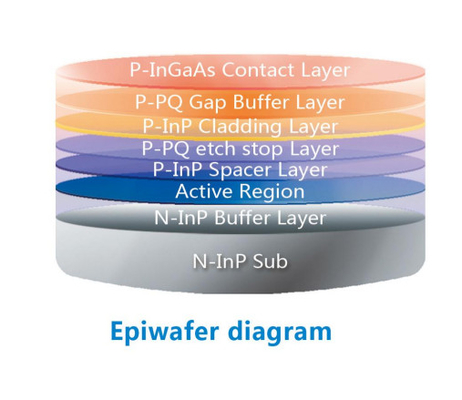

Диаграмма субстрата InP эпивафера FP

FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны 2


Свойства субстрата InP эпивафера FP

InP Субстрат

  • Константа решетки: 5,869 Å, обеспечивающая отличное соответствие решетки с такими материалами, как InGaAsP, минимизируя дефекты в эпитаксиальных слоях.
  • Прямая полоса пропускания: 1,344 eV (соответствует ~ 0,92 мкм длины волны эмиссии), идеально подходит для оптико-электронных приложений, особенно в инфракрасном спектре.
  • Высокая мобильность электронов: 5400 см2/В·с, позволяющая высокоскоростным, высокочастотным устройствам работать, что имеет решающее значение для коммуникационных технологий.
  • Теплопроводность: 0,68 W/cm·K, обеспечивающая адекватную теплораспределение для устройств, таких как лазеры.

Эпитаксиальные слои

  • Активная область: обычно изготовленная из InGaAsP или связанных соединений, эти слои излучают свет в диапазоне длины волны от 1,3 мкм до 1,55 мкм, необходимых для волоконно-оптической связи.
  • Многократные квантовые скважины: они могут использоваться для повышения производительности лазера FP, повышения эффективности и скорости модуляции.
  • Допинг: эпитаксиальные слои допируются (n-тип или p-тип), чтобы облегчить впрыск заряда и обеспечить контакт с низким сопротивлением.

Оптические свойства

  • Длина волны излучения: обычно в диапазоне от 1,3 мкм до 1,55 мкм, это идеальные длины волн для телекоммуникационных приложений из-за низкой потери передачи в оптических волокнах.
  • Отражающие фасады: лазеры FP используют естественно отражающие фасады для формирования лазерной полости, упрощая изготовление и снижая затраты.

Экономическая эффективность

  • Эпивоферы FP на субстратах InP имеют более простую структуру по сравнению с более сложными типами лазеров (например, лазерами DFB),снижение производственных затрат при сохранении хорошей производительности для связи на короткий и средний расстояние.

Эти свойства делают FP эпивоферы на InP-субстратах очень подходящими для использования в оптических системах связи, датчиках и фотонических интегральных схемах.

Недвижимость Описание
Структура кристалла Кристаллическая структура цинковой смеси
Постоянная решетки 5.869 Å - хорошо сочетается с InGaAs и InGaAsP, минимизируя дефекты
Пробелы 1.344 eV при 300 K, соответствующий ~ 0,92 мкм длины волны эмиссии
Диапазон эмиссии эпивафера Обычно в диапазоне от 1,3 мкм до 1,55 мкм, подходящий для оптической связи
Высокая мобильность электронов 5400 см2/В·с, позволяющие применять высокоскоростные высокочастотные устройства
Теплопроводность 0.68 W/cm·K при комнатной температуре обеспечивает адекватную теплораспределение
Оптическая прозрачность Прозрачный над полосой, позволяющий эффективное излучение фотонов в диапазоне инфракрасного излучения
Допинг и проводимость Может быть допирован как n-тип (сер) или p-тип (цинк), поддерживает охмические контакты
Низкая плотность дефектов Низкая плотность дефектов, повышает эффективность, долговечность и надежность устройств


Применение субстрата InP эпивафера FP

Оптические волоконные связи

  • Лазерные диоды: FP лазеры на InP эпивоферы широко используются в волоконно-оптических системах связи, особенно в короткой и средней дальности передачи данных.диапазон длины волны 55 мкм, что соответствует окнам с низкими потерями оптических волокон, что делает их идеальными для высокоскоростной передачи данных.
  • Передатчики и оптические модули: лазеры FP обычно интегрируются в оптические передатчики, используемые в центрах обработки данных и телекоммуникационных сетях для передачи и приема оптических сигналов.

Взаимосоединения центров обработки данных

  • Высокоскоростная связь: лазеры FP на базе InP используются в центрах обработки данных для взаимосвязей между серверами и сетевыми устройствами, обеспечивая высокоскоростные,оптические связи с низкой задержкой, необходимые для обработки больших объемов данных.

Оптические датчики

  • Выявление газов: лазеры FP могут быть настроены на определенные длины волн для обнаружения газов, таких как CO2, CH4 и других промышленных или экологических загрязнителей, с помощью инфракрасной абсорбции.
  • Мониторинг окружающей среды: лазеры FP на InP-субстратах используются в датчиках для мониторинга качества воздуха, обнаружения опасных газов и систем промышленной безопасности.

Медицинская диагностика

  • Томография оптической когеренции (OCT): лазеры на основе InP используются в системах OCT для неинвазивной визуализации,обычно применяется в офтальмологии для детального сканирования сетчатки и в дерматологии для визуализации тканей.

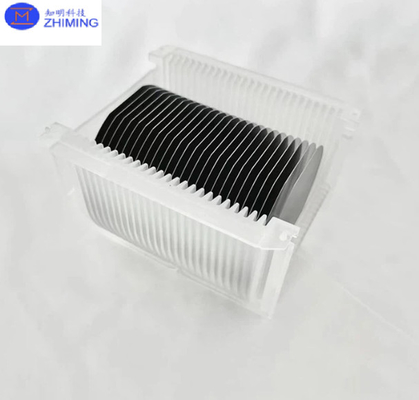

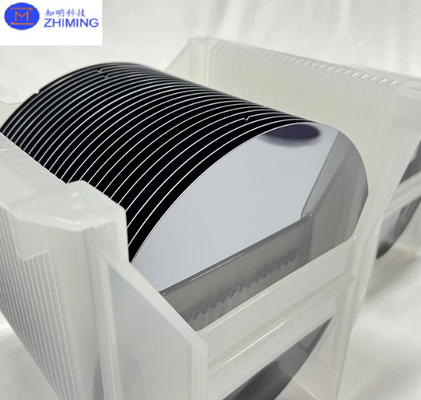

Фотографии субстрата FP эпивафера InP

FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны 3FP Epiwafer InP Контактный слой субстрата InGaAsP Dia 2 3 4 дюйма Для OCT 1.3um длины волны 4


Вопросы и ответы

Что такое EPI в вафелях?

ЭПИв технологии пластинки означаетЭпитаксии, который относится к процессу отложения тонкого слоя кристаллического материала (эпитаксиального слоя) на полупроводниковую подложку (например, кремний или InP).Этот эпитаксиальный слой имеет ту же кристаллографическую структуру, что и основной субстрат, что позволяет высококачественный, бездефектный рост, который необходим для изготовления передовых полупроводниковых устройств.
