Детали продукта
Place of Origin: China
Фирменное наименование: ZMSH
Условия оплаты и доставки
Delivery Time: 2-4weeks
Payment Terms: T/T
Doping control: |
Better than ± 10% |
PLWavelength uniformity: |
Std, Dev better than inm @inner 42mm |
P-InP doping (cm³): |
Zn doped: 5e17 to 2e18 |
N-inP doping (cm3): |
Si doped: 5e17 to 3e18 |
InGaAs doping (cm·*): |
5e14 to 4e19 |
Передняя мощность: |
>8 |
Doping control: |
Better than ± 10% |
PLWavelength uniformity: |
Std, Dev better than inm @inner 42mm |
P-InP doping (cm³): |
Zn doped: 5e17 to 2e18 |
N-inP doping (cm3): |
Si doped: 5e17 to 3e18 |
InGaAs doping (cm·*): |
5e14 to 4e19 |
Передняя мощность: |
>8 |
DFB вафель N-InP субстрат эпивафель активный слой InGaAlAs/InGaAsP 2 4 6 дюймов для датчика газа
DFB вафель N-InP субстрат эпивафель краткое содержание
Пластинка с распределенной обратной связью (DFB) на субстрате индийного фосфида n-типа (N-InP) является критическим материалом, используемым в производстве высокопроизводительных лазерных диодов DFB.Эти лазеры необходимы для приложений, требующих однорежимногоDFB лазеры обычно работают в диапазоне волн 1,3 мкм и 1,55 мкм.которые оптимальны для волоконно-оптической связи из-за низкой потери передачи в оптических волокнах.
Всубстрат InP n-типаобеспечивает отличное соответствие решетки для эпитаксиальных слоев, таких как InGaAsP, которые используются для формирования активной области, облицовочных слоев и интегрированной решетки лазера DFB.Эта решетка позволяет точно контролировать обратную связь и длину волны, что делает его идеальным для связи на большие расстояния и систем мультиплексирования длины волны (WDM).
Ключевые применения эпивоферы DFB на N-InP-субстратах включают высокоскоростные оптические приемопередатчики, соединения центров обработки данных, обнаружение газов окружающей среды,и медицинской визуализации с помощью оптической томографии (OCT)Характеристики производительности пластинки, такие как высокоскоростная модуляция, стабильность длины волны и узкая спектральная линейная ширина, делают ее незаменимой для современных коммуникационных и датчиковых технологий.
Свойства эпивафры с субстратом N-InP в вафе DFB
Материал субстрата: N-тип индий фосфида (N-InP)
Активная область и эпитаксиальные слои
Рабочая длина волны
Однорежимный и узкий диапазон
Стабильность длины волны
Низкий пороговый ток
Способность высокоскоростной модуляции
Проверка распределения ПЛ эпивафры с субстратом N-InP в вафере DFB ((ZMSH DFB инп эпивафер.pdf)
Результат XRD и ECV испытаний эпивафры с субстратом N-InP в вафе DFB
Применение эпивафры с субстратом N-InP в вафе DFB
DFB (Distributed Feedback) пластинки на субстратах N-типа Индиевого фосфида (N-InP) имеют решающее значение в различных высокопроизводительных оптоэлектронных приложениях, особенно где однорежимный,требуется световое излучение узкой ширины линии;Ниже приведены основные приложения:

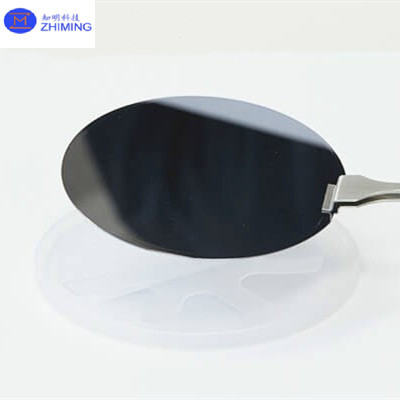

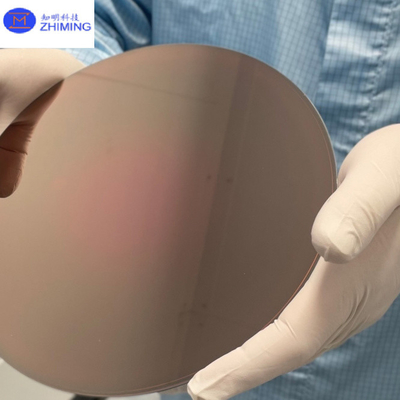

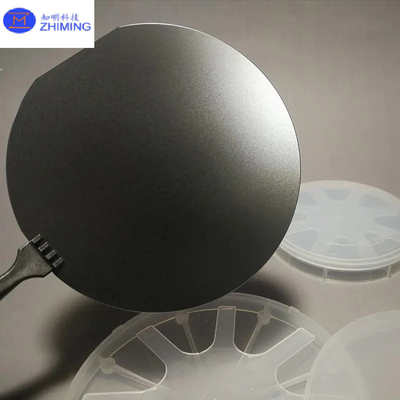

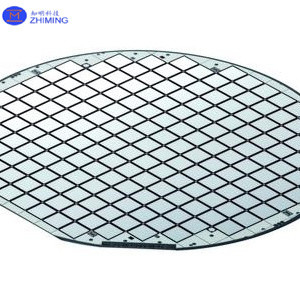

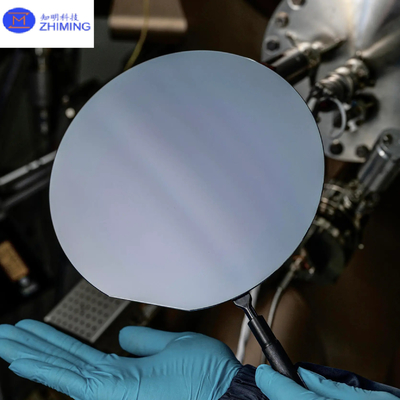

Реальные фотографии эпивафры с подложкой N-InP.
Ключевые слова:DFB wafe,r N-InP субстрат epiwafer,активный слой InGaAlAs/InGaAsP
