О США
Ваш профессиональный и надежный партнер.

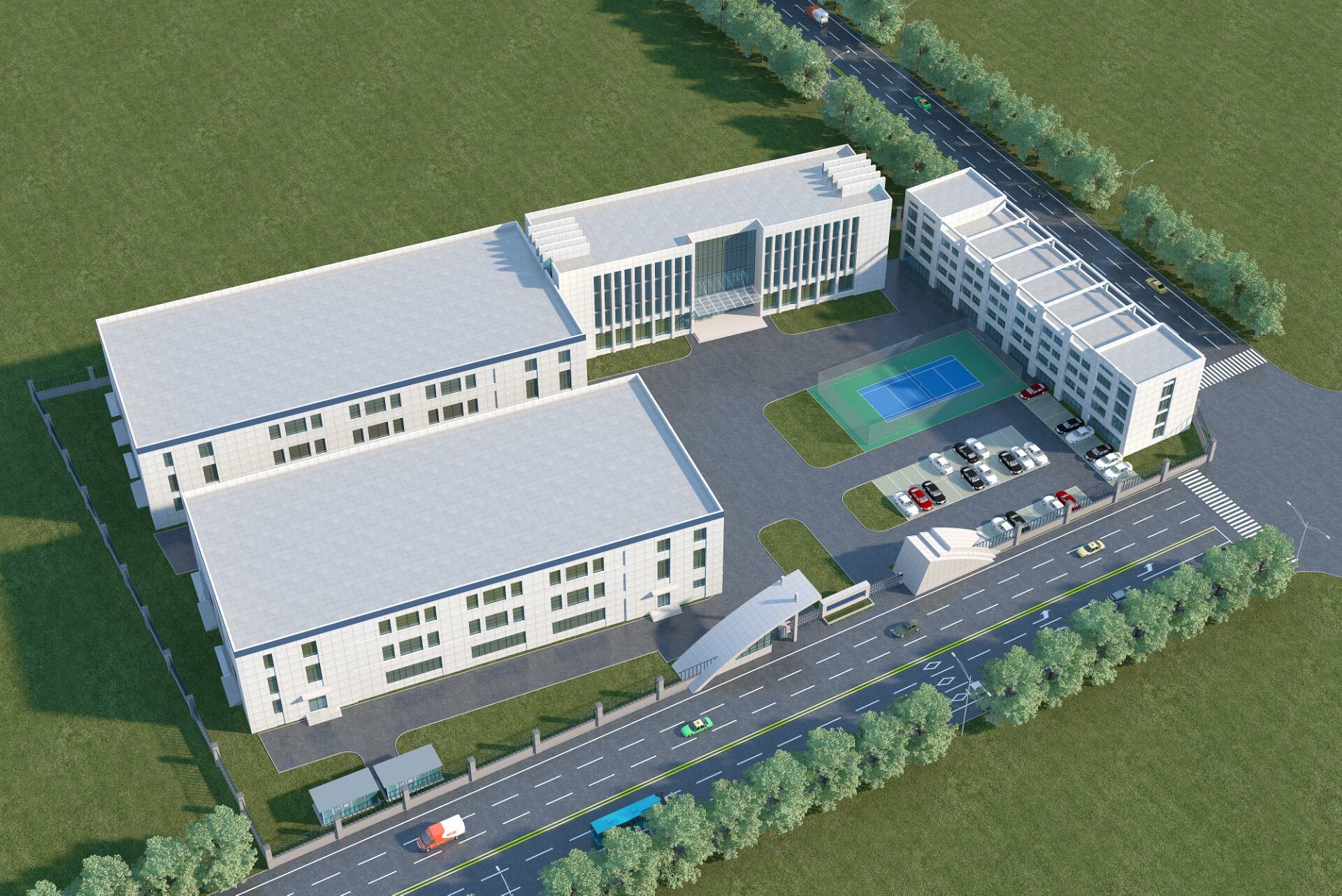

КО. ТОРГОВЛЕЙ ШАНХАЯ ИЗВЕСТНОЕ, ЛТД. размещает в городе Шанхая, который самый лучший город Китая, и наша фабрика основана в городе Укси в 2014. Мы специализируем в обработке разнообразие материалов в вафли, субстраты и кустиомизед оптически стекло парц.компоненц широко используемые в электронике, оптике, оптической электронике и много других полей. Мы также работали близко с много отечественных и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные ...
Выучите больше

0

Установленный год

0

Миллионы+
Годовой объем сбыта
Китай SHANGHAI FAMOUS TRADE CO.,LTD Высокое качество
Печать доверия, проверка кредитоспособности, RoSH и оценка способности поставщика. Компания имеет строгую систему контроля качества и профессиональную лабораторию.
Китай SHANGHAI FAMOUS TRADE CO.,LTD Развитие
Внутренняя профессиональная команда дизайнеров и мастерская передовых машин. Мы можем сотрудничать, чтобы разработать продукты, которые вам нужны.
Китай SHANGHAI FAMOUS TRADE CO.,LTD Производство
Продвинутые автоматические машины, строгая система управления процессом. Мы можем изготовить все электрические терминалы за пределами вашего спроса.
Китай SHANGHAI FAMOUS TRADE CO.,LTD 100% СЕРВИС
Насыщенная и индивидуальная небольшая упаковка, FOB, CIF, DDU и DDP. Позвольте нам помочь вам найти лучшее решение для всех ваших проблем.

Качество Вафля нитрида галлия & Вафля сапфира производитель

Найдите продукты, которые лучше отвечают вашим требованиям.
Случаи и новости
Последние горячие точки
Исследование случая ZMSH: ведущий поставщик высококачественных синтетических окрашенных сапфиров
Исследование случая ZMSH: ведущий поставщик высококачественных синтетических окрашенных сапфиров     ВведениеZMSH является ведущим именем в индустрии синтетических драгоценных камней, предоставляя широкий ассортимент высококачественных ярко окрашенных сапфиров.Мы предлагаем широкий спектр цветов, таких как королевский синий., ярко-красный, желтый, розовый, розово-оранжевый, фиолетовый и многочисленные зеленые тона, включая изумрудно-оливково-зеленый.ZMSH стала предпочтительным партнером для предприятий, которым требуется надежная, визуально поразительные, и прочные синтетические драгоценные камни. Подчеркиваем наши синтетические драгоценные камниВ центре ассортимента ZMSH® - синтетические сапфиры, которые имитируют блеск и качество природных драгоценных камней, предлагая при этом множество преимуществ.Эти сапфиры тщательно изготовлены, чтобы достичь исключительной цветовой консистенции и долговечности., что делает их превосходной альтернативой природным камням. Преимущества выбора синтетических сапфиров Непревзойденная последовательностьНаши сапфиры, созданные в лаборатории, производятся в контролируемых условиях, гарантируя, что они соответствуют строгим стандартам качества.свободный от колебаний цвета и прозрачности, часто встречающихся в добытых драгоценных камнях. Широкий выбор цветов: ZMSH предлагает разнообразный спектр цветов, включая королевский синий, рубиновый красный и более мягкие тона, такие как розовый и розово-оранжевый.адаптированные для удовлетворения конкретных потребностей клиентовЭта гибкость в цветовой и тональной настройке делает наши сапфиры идеальными для широкого спектра дизайна и промышленных целей. Доступные цены: Сапфиры, выращенные в лаборатории, представляют собой более экономичную альтернативу без ущерба для визуальной привлекательности или структурной целостности.Они обеспечивают отличную ценность для клиентов, которым нужны драгоценные камни высокого качества за долю стоимости природных камней, что делает их идеальными как для предметов роскоши, так и для практических применений. Экологически и этически чистые: Выбирая синтетические драгоценные камни, клиенты могут избежать ущерба для окружающей среды и этических проблем, часто связанных с традиционной добычей драгоценных камней.Синтетические сапфиры ZMSH создаются экологически чистым способом, предлагая устойчивый и ответственный выбор. Сила и гибкость: Синтетические сапфиры обладают такой же твердостью, как и их натуральные аналоги, что делает их идеальными для различных применений, от высококлассных ювелирных изделий до промышленных.С твердостью 9 по шкале Моха, эти драгоценные камни обеспечивают долговечную долговечность во всех условиях.   ЗаключениеZMSH занимается поставкой высококачественных синтетических цветных сапфиров, предлагая клиентам множество настраиваемых, экономически эффективных и устойчивых решений для драгоценных камней.Если вы ищете королевский синий для элегантных аксессуаров, изумрудно-зеленый для промышленных компонентов, или любой другой яркий цвет, ZMSH обеспечивает драгоценные камни, которые сочетают красоту, консистенцию и прочность.Наш опыт производства синтетических сапфиров позволяет нам удовлетворять потребности различных отраслей промышленности, обеспечивая надежное качество и этические практики в каждом заказе.
Исследование случая: прорыв ZMSH с новым 4H/6H-P 3C-N SiC субстратом
Введение ZMSH постоянно находится на переднем крае инноваций в области карбида кремния (SiC), известных своей высокой производительностью6H-SiCи4H-SiCВ ответ на растущий спрос на более мощные материалы в высокомощных и высокочастотных приложениях,ZMSH расширила свое предложение продуктов с введением4H/6H-P 3C-N SiCЭтот новый продукт представляет собой значительный технологический скачок, объединяя традиционные4H/6H политип SiCсубстраты с инновационными3C-N SiCфильмы, предлагающие новый уровень производительности и эффективности для устройств следующего поколения. Существующий обзор продукции: 6H-SiC и 4H-SiC субстраты Ключевые особенности Структура кристалла: как 6H-SiC, так и 4H-SiC обладают шестиугольной кристаллической структурой.В то время как 4H-SiC обладает более высокой мобильностью электронов и более широким диапазоном 3.2 eV, что делает его подходящим для высокочастотных, высокомощных применений. Электрическая проводимость: Доступен как в вариантах N-типа, так и в полуизоляционных вариантах, что позволяет гибко подходить к различным потребностям устройства. Теплопроводность: Эти субстраты обладают теплопроводностью от 3,2 до 4,9 Вт/см·К, что необходимо для рассеивания тепла в условиях высокой температуры. Механическая прочность: Субстраты имеют твердость Моха 9.2, обеспечивая прочность и долговечность для использования в требовательных приложениях. Типичное применение: обычно используется в силовой электронике, высокочастотных устройствах и средах, требующих устойчивости к высоким температурам и излучению. ПроблемыПока6H-SiCи4H-SiCОни имеют определенные ограничения в конкретных сценариях высокой мощности, высокой температуры и высокой частоты.и более узкий диапазон ограничивают их эффективность для приложений следующего поколенияРынок все больше требует материалов с улучшенными характеристиками и меньшим количеством дефектов, чтобы обеспечить более высокую эффективность работы. Инновации в новых продуктах: 4H/6H-P 3C-N SiC субстраты Чтобы преодолеть ограничения своих более ранних SiC-субстратов, ZMSH разработала4H/6H-P 3C-N SiCЭтот новый продукт используетэпитаксиальный ростиз 3C-N SiC пленок на4H/6H политипные субстраты, обеспечивая улучшенные электронные и механические свойства. Ключевые технологические достижения Политип и интеграция фильма:3C-SiCФильмы выращиваются эпитаксиально с использованиемХимическое отложение паров (CVD)наСубстраты 4H/6H, значительно уменьшая несоответствие решетки и плотность дефектов, что приводит к улучшению целостности материала. Улучшенная мобильность электронов:3C-SiCФильм предлагает превосходную мобильность электронов по сравнению с традиционнымСубстраты 4H/6H, что делает его идеальным для высокочастотных приложений. Улучшенное разрывное напряжение: Испытания показывают, что новый субстрат предлагает значительно более высокое разрывное напряжение, что делает его более подходящим для энергоемких приложений. Уменьшение дефектов: Оптимизированные методы роста минимизируют дефекты и вывих кристаллов, обеспечивая долгосрочную стабильность в сложных условиях. Оптоэлектронные возможности: 3C-SiC пленка также вводит уникальные оптоэлектронные функции, особенно полезные для ультрафиолетовых детекторов и различных других оптоэлектронных приложений. Преимущества нового 4H/6H-P 3C-N SiC субстрата Более высокая мобильность электронов и прочность распада:3C-N SiCПленка обеспечивает превосходную стабильность и эффективность в высокомощных устройствах высокой частоты, что приводит к более длительному эксплуатационному сроку и более высокой производительности. Улучшенная теплопроводность и стабильность: Благодаря усовершенствованным возможностям рассеивания тепла и стабильности при высоких температурах (свыше 1000°C), субстрат хорошо подходит для применения при высоких температурах. Расширенные оптоэлектронные приложения: оптоэлектронные свойства субстрата расширяют его область применения, что делает его идеальным для ультрафиолетовых датчиков и других передовых оптоэлектронных устройств. Увеличение химической долговечности: Новый субстрат обладает большей устойчивостью к химической коррозии и окислению, что жизненно важно для использования в суровых промышленных условиях. Области применения В4H/6H-P 3C-N SiCСубстрат идеально подходит для широкого спектра передовых приложений благодаря своим передовым электрическим, тепловым и оптоэлектронным свойствам: Электротехника: Его превосходное разрывное напряжение и тепловое управление делают его предпочтительным подложкой для высокомощных устройств, таких как:MOSFET,IGBT, иДиоды Schottky. РЧ и микроволновые устройства: высокая мобильность электронов обеспечивает исключительную производительность на высоких частотахRFимикроволновые устройства. Ультрафиолетовые детекторы и оптоэлектроника: Оптоэлектронные свойства3C-SiCсделать его особенно подходящим дляУльтрафиолетовое обнаружениеи различные оптико-электронные датчики. Заключение и рекомендация по продукту Запуск ZMSH4H/6H-P 3C-N SiCкристаллический субстрат знаменует собой значительный технологический прогресс в материалах для SiC. Этот инновационный продукт, с его повышенной мобильностью электронов, уменьшенной плотностью дефектов,и улучшенное разрывное напряжение, хорошо подходит для удовлетворения растущих потребностей рынков мощности, частоты и оптоэлектроники.Его долгосрочная стабильность в экстремальных условиях также делает его очень надежным выбором для широкого спектра приложений. ZMSH поощряет своих клиентов использовать4H/6H-P 3C-N SiCдля подложки, чтобы использовать преимущества ее передовых возможностей.Этот продукт не только отвечает строгим требованиям устройств следующего поколения, но и помогает клиентам получить конкурентное преимущество на быстро развивающемся рынке.   Рекомендация продукта   4 дюйма 3C N-тип SiC субстрат Кремниевый карбид субстрат толщиной 350um Prime Grade Dummy Grade       - поддерживать индивидуальные с дизайном рисунков   - кубический кристалл (3C SiC), изготовленный из монокристалла SiC   - Высокая твердость, твердость Моха достигает 9.2Второй только после бриллианта.   - отличная теплопроводность, подходящая для высокотемпературных условий.   - широкие пропускные способы, подходящие для высокочастотных, мощных электронных устройств.
Сапфировые трубки для высокотемпературных термопар
Сапфировые трубки для высокотемпературных термопаров       Резюме Сапфировые трубки ZMSH являются предпочтительным материалом для защиты высокотемпературных термопаров в коррозионной среде.   Однокристаллические сапфировые трубки являются наиболее долговечной альтернативой поликристаллической алюминиевой керамике (алюминиевые керамические трубки).100% герметичностьКлиенты получают выгоду от повышенной надежности, расширенных интервалов замены термопаров (обычно4 раза дольше), и сокращение времени простоя системы.           Ключевые качества   · 100% герметичность- отсутствие пористости, идеальная изоляция окружающей среды предотвращает диффузию в атмосферу термопары. · Высокая коррозионная устойчивостьПротивостоит агрессивной химической среде. · Рабочие температуры до 2000°CВ отличие от керамики, которая деформируется при высоких температурах, сапфир сохраняет свои свойства и форму вблизи точки плавления. · Устойчивость к давлениюОбычно выдерживает давлениеДесятки балок. · Высокая электрическая изоляцияИдеально подходит для точных измерений.     Сборка сапфировой термопарыКомплект состоит изСнаружи запечатанная сапфировая трубкаи один или нескольковнутренние капиллярыдля изоляции ветвей термопары.     Защита провода термопаройТермосоединения должны быть электрически изолированы и защищены от коррозии при высоких температурах.Традиционные керамические/металлические оболочки уязвимы для диффузии металлов, чтоСапфировые трубы обеспечивают непревзойденную устойчивость.     Пример:     Оксид свинца диффузирует через несколько керамических труб.           Оксид свинца не попадает из-за пределов защитной трубки.           Термопары, защищенные сапфиром, гораздо более долговечны, чем стандартные керамические трубки.     · Нефтеперерабатывающие предприятия · Расколочные установки · Реакторы с горением · Сжигательные установки · Химическая переработка · Производство стекла · Полупроводниковая промышленность(чистое обращение с процессом)     После 25 месяцев зонд вставляли в текущий поток расплавленного свинца при температуре 1170°C.           Зонд был помещен в стеклянную корону печи при температуре 1500°C в течение 11 месяцев.           Зонд отсоединился от устройства испарения.           Дизайн сапфировой термопары     Внешний диаметр / внутренний диаметр Максимальная длина   Измерение температуры в различных глубинных областях доступно с изоляцией термопары проводов в защитной сапфировой трубке с сапфировыми капиллярами   2.1 / 1,3 мм ± 0,2 мм 1750 мм 40,8 / 3,4 мм ± 0,15 мм 1800 мм 6 / 4 мм ± 0,15 мм 1800 мм 8 / 5 мм ± 0,15 мм 1800 мм 10 / 7 мм ± 0,2 мм 1400 мм 13 / 10 мм ± 0,2 мм 1400 мм   Сапфировые трубки запечатываются путем продолжения процесса роста кристаллов, что обеспечивает безупречную материальную целостность и безупречную структуру по всей трубе термопары.       Заключение Сапфировые трубки для высокотемпературных термопаров доставляютнепревзойденная тепловая устойчивость, коррозионная стойкость и герметичностьОднако истинная надежность зависит отподдержка услуг с конца на конец¢ ZMSH не только поставляет сапфировые трубки, оптимизированные для сценария, но иСистема обслуживания полного цикла "Проверка требований - Доставка - Поддержание": от эксплуатационной диагностики и руководства по индивидуальному размещению до установки на месте и долгосрочного отслеживания производительности.Мы гарантируем, что каждая сапфировая трубка работает с максимальной эффективностью в ваших системах..   Выбор сапфировых труб ZMSH означает выбордвойная гарантия √ материальное превосходство + обязательство по оказанию услуг- повышение экономической эффективности и точности при использовании при высоких температурах.       Следующие изделия - это сапфировые трубки, изготовленные по заказу ZMSH:               Заказные решения ZMSH   Для индивидуальных сапфировых труб или высокотемпературных термопаров, свяжитесь с намиточно разработанные решения, соответствующие вашим потребностям.

2025

06/26

Понимание технологии подготовки пленки (MOCVD, магниторонное распыливание, PECVD)
Понимание технологии подготовки пленок (MOCVD, магнетронное распыление, PECVD)       В этой статье будут представлены несколько методов изготовления тонких пленок. В полупроводниковом производстве наиболее часто упоминаются методы литографии и травления, за которыми следует процесс эпитаксии (пленки).   Почему технология тонких пленок необходима в производстве микросхем?   Например, в повседневной жизни многие люди любят есть блины. Если квадратный блин не приправить и не испечь, у него не будет вкуса, а текстура будет плохой. Некоторые люди предпочитают соленый вкус, поэтому они смазывают поверхность блина слоем бобовой пасты. Другие предпочитают сладкий вкус, поэтому они смазывают поверхность слоем солодового сахара.   После смазывания соусом слой соленого или сладкого соуса на поверхности блина похож на пленку. Его наличие изменяет вкус всего блина, а сам блин называется основой.   Конечно, в процессе обработки микросхем существует множество типов функций для пленок, и соответствующие методы подготовки пленок также различаются. В этой статье мы кратко представим несколько распространенных методов подготовки пленок, включая MOCVD, магнетронное распыление, PECVD и т. д.     I. Металлоорганическое химическое осаждение из паровой фазы (MOCVD)     Система эпитаксиального роста MOCVD представляет собой сложный и утонченный прибор, который играет решающую роль в подготовке высококачественных полупроводниковых пленок и наноструктур.   Система MOCVD состоит из пяти основных компонентов, каждый из которых выполняет отдельные, но взаимосвязанные функции, совместно обеспечивая эффективность и безопасность процесса роста материала.   1.1 Система транспортировки газа:Основная задача этой подсистемы - точное управление подачей различных реагентов в реакционную камеру, включая измерение реагентов, время и последовательность их подачи, а также регулирование общего расхода газа.   Она состоит из нескольких подсистем, включая подсистему подачи газа для переноса реагентов, подсистему подачи металлоорганических (MO) источников, подсистему подачи гидридов и мультиплексный клапан роста/вентиляции для управления направлением потока газа. Как показано на рисунке ниже, это схема газового тракта системы роста MOCVD.       AIXTRON CCS 3 x 2" Исследовательская нитридная система MOCVD       Схема газового тракта системы MOCVD   1.2 Система реакционной камеры:Это основной компонент системы MOCVD, отвечающий за фактический процесс роста материала.   Этот раздел включает в себя графитовую основу для поддержки подложки, нагреватель для нагрева подложки, датчик температуры для контроля температуры среды роста, окно оптического обнаружения и автоматический робот загрузки и выгрузки для работы с подложкой. Последний используется для автоматизации процесса загрузки и выгрузки, тем самым повышая эффективность производства. На рисунке ниже показана схема нагрева реакционной камеры MOCVD.       Схема принципа роста в камере MOCVD   1.3 Система управления ростом:Состоит из программируемого контроллера и управляющего компьютера, отвечает за точный контроль и мониторинг всего процесса роста MOCVD.   Контроллер отвечает за сбор, обработку и вывод различных сигналов, в то время как управляющий компьютер отвечает за запись и мониторинг каждого этапа роста материала, обеспечивая стабильность и повторяемость процесса.       1.4 Система мониторинга in-situ:Она состоит из термометров инфракрасного излучения с коррекцией отражения, оборудования для мониторинга отражения и устройств мониторинга деформации.   Эта система может контролировать ключевые параметры во время процесса роста материала в режиме реального времени, такие как толщина и однородность пленки, а также температура подложки. Таким образом, она позволяет немедленно корректировать и оптимизировать процесс роста.     1.5 Система обработки выхлопных газов:Отвечает за обработку токсичных частиц и газов, образующихся в процессе реакции.   С помощью таких методов, как крекинг или химический катализ, эти вредные вещества могут быть эффективно разложены и поглощены, обеспечивая безопасность рабочей среды и соответствие стандартам охраны окружающей среды.   Кроме того, оборудование MOCVD обычно устанавливается в сверхчистых помещениях, оснащенных передовыми системами сигнализации безопасности, эффективными вентиляционными устройствами и строгими системами контроля температуры и влажности. Эти вспомогательные средства и меры безопасности не только обеспечивают безопасность операторов, но и повышают стабильность процесса роста и качество конечной продукции.   Конструкция и эксплуатация системы MOCVD отражают высокие стандарты точности, повторяемости и безопасности, требуемые в области производства полупроводниковых материалов. Это одна из ключевых технологий для производства высокопроизводительных электронных и оптоэлектронных устройств.   Система MOCVD вертикального типа с близко расположенной распылительной головкой (Closed-Coupled-Showerhead, CCS) в камере оборудования используется для выращивания эпитаксиальных пленок.   Эта система разработана с уникальной структурой распылительной головки. Ее основная особенность заключается в способности эффективно уменьшать предварительные реакции и достигать эффективного смешивания газов. Эти газы впрыскиваются в реакционную камеру через переплетенные распылительные отверстия на распылительной головке, где они полностью смешиваются и тем самым улучшают однородность и эффективность реакции.   Конструкция распылительной головки позволяет равномерно распределять реакционный газ на подложку, расположенную под ней, обеспечивая постоянство концентрации реакционного газа во всех положениях на подложке. Это имеет решающее значение для формирования эпитаксиальной пленки с однородной толщиной.   Кроме того, вращение графитового диска дополнительно способствует однородности границы химической реакции, обеспечивая более равномерный рост эпитаксиальной пленки. Этот механизм вращения, уменьшая пограничный слой тонкой химической реакции, помогает минимизировать локальные различия в концентрации, тем самым повышая общую однородность роста пленки.       (a) Фактическая распылительная головка и ее частичное увеличенное фото, (b) Схема внутренней структуры распылительной головки         II. Магнетронное распыление     Магнетронное распыление - это метод физического осаждения из паровой фазы, обычно используемый для осаждения тонких пленок и нанесения покрытий на поверхность.   Он использует магнитное поле для высвобождения атомов или молекул целевого материала с поверхности мишени, а затем формирует пленку на поверхности материала подложки.   Эта технология широко применяется в производстве полупроводниковых приборов, оптических покрытий, керамических покрытий и других областях.       Схема принципа магнетронного распыления       Принцип магнетронного распыления заключается в следующем:   1. Выбор целевого материала:Целевой материал - это материал, который должен быть осажден на материал подложки. Это могут быть металлы, сплавы, оксиды, нитриды и т. д. Целевой материал обычно закрепляется на устройстве, называемом мишенным пистолетом.   2. Вакуумная среда:Процесс распыления должен проводиться в условиях высокого вакуума, чтобы предотвратить взаимодействие между молекулами газа и целевым материалом. Это помогает обеспечить чистоту и однородность осажденной пленки.   3. Ионизированный газ:Во время процесса распыления обычно вводят инертный газ (например, аргон), чтобы ионизировать его в плазму. Эти ионы под воздействием магнитного поля образуют электронное облако, которое называется «плазма электронного облака».   4. Применение магнитного поля:Магнитное поле прикладывается между целевым материалом и материалом подложки. Это магнитное поле удерживает плазму электронного облака на поверхности целевого материала, тем самым поддерживая высокое энергетическое состояние.   5. Процесс распыления:Применяя высокоэнергетическую плазму электронного облака, атомы или молекулы целевого материала подвергаются ударам, высвобождаясь при этом. Эти высвобожденные атомы или молекулы будут осаждаться в виде пара на поверхности материала подложки, образуя пленку.     Преимущества магнетронного распыления включают:   1. Однородность осажденной пленки:Магнитное поле может помочь контролировать передачу ионов, тем самым достигая однородного осаждения пленки, обеспечивая постоянство толщины и свойств пленки по всей поверхности подложки.   2. Получение сложных сплавов и соединений:Магнетронное распыление может использоваться для изготовления сложных пленок из сплавов и соединений, что может быть сложнее достичь с помощью других методов осаждения.   3. Контролируемость и модифицируемость:Регулируя такие параметры, как состав целевого материала, давление газа и скорость осаждения, можно точно контролировать свойства пленки, включая толщину, состав и микроструктуру.   4. Высококачественные пленки:Магнетронное распыление обычно позволяет получать высококачественные, плотные и однородные пленки с отличной адгезией и механическими свойствами.   5. Многофункциональность:Применимо к различным типам материалов, включая металлы, оксиды, нитриды и т. д. Поэтому он имеет широкое применение в различных областях.   6. Низкотемпературное осаждение:По сравнению с другими методами, магнетронное распыление может проводиться при низких температурах или даже при комнатной температуре, что делает его пригодным для применений, где материал подложки чувствителен к температуре.   В целом, магнетронное распыление - это высококонтролируемая и гибкая технология изготовления тонких пленок, применимая к широкому спектру областей применения, от электронных устройств до оптических покрытий и т. д.     III. Плазменно-усиленное химическое осаждение из паровой фазы     Технология плазменно-усиленного химического осаждения из паровой фазы (PECVD) широко используется при подготовке различных пленок (таких как кремний, нитрид кремния и диоксид кремния и т. д.).   Структурная схема системы PECVD показана на рисунке ниже.       Схема структуры системы плазменно-усиленного химического осаждения из паровой фазы   Основной принцип заключается в следующем: газообразные вещества, содержащие компоненты пленки, вводятся в камеру осаждения. Используя плазменный разряд, газообразные вещества вступают в химические реакции с образованием плазмы. Когда эта плазма осаждается на подложку, вырастает материал пленки.   Методы инициирования тлеющего разряда включают: возбуждение радиочастотой, возбуждение постоянным током высокого напряжения, импульсное возбуждение и микроволновое возбуждение.   Толщина и состав пленок, полученных методом PECVD, демонстрируют превосходную однородность. Кроме того, пленки, осажденные этим методом, обладают высокой адгезией и могут достигать высоких скоростей осаждения при относительно низких температурах осаждения.   Вообще говоря, рост тонких пленок в основном включает следующие три процесса:   Первый шаг заключается в том, что реакционный газ под действием электромагнитного поля подвергается тлеющему разряду для генерации плазмы.   В течение этого процесса электроны сталкиваются с реакционным газом, инициируя первичную реакцию, которая приводит к разложению реакционного газа и образованию ионов и реакционных групп.   Второй шаг заключается в том, что различные продукты, образовавшиеся в результате первичной реакции, перемещаются к подложке, в то время как различные активные группы и ионы вступают во вторичные реакции с образованием вторичных продуктов.   Третий шаг включает адсорбцию различных первичных и вторичных продуктов на поверхности подложки и их последующую реакцию с поверхностью. Одновременно происходит выделение газообразных молекулярных веществ.       IV. Методы характеристики тонких пленок     4.1 Рентгеновская дифракция (XRD)   XRD (рентгеновская дифракция) - это широко используемый метод анализа кристаллических структур.   Он выявляет такую информацию, как параметры решетки, кристаллическая структура и кристаллографическая ориентация материала, путем измерения дифракционных картин рентгеновских лучей на кристаллической структуре внутри материала.   XRD широко используется в различных областях, таких как материаловедение, физика твердого тела, химия и геология.       Схема принципа тестирования XRD   Принцип работы: Основной принцип XRD основан на законе Брэгга. То есть, когда падающий луч направляется на кристаллический образец, если атомная или ионная решетка в кристалле расположена определенным образом, рентгеновские лучи будут дифрагировать. Угол и интенсивность дифракции могут предоставить информацию о структуре кристалла.       Рентгеновский дифрактометр Bruker D8 Discover   Состав прибора: Типичный прибор XRD состоит из следующих компонентов:   1. Источник рентгеновского излучения: Устройство, которое излучает рентгеновские лучи, обычно использует вольфрамовые или медные мишени для генерации рентгеновских лучей.   2. Платформа для образцов: Платформа для размещения образцов, которая может вращаться для регулировки угла образцов.   3. Детектор рентгеновского излучения: Используется для измерения интенсивности и угла дифракционного света.   4. Система управления и анализа: Это включает в себя программную систему для управления источником рентгеновского излучения, сбора данных, анализа и интерпретации.     Области применения: XRD имеет важное применение во многих областях, включая, но не ограничиваясь:   1. Кристаллографические исследования: Используется для анализа кристаллической структуры кристаллов, определения параметров решетки и кристаллографической ориентации.   2. Характеристика материала: Анализ информации, такой как кристаллическая структура, фазовый состав и дефекты кристалла материала.   3. Химический анализ: Идентификация кристаллических структур неорганических и органических соединений и изучение взаимодействий между молекулами.   4. Анализ пленок: Это используется для изучения кристаллической структуры, толщины и соответствия решетки пленки.   5. Минералогия и геология: Используется для идентификации типов и содержания минералов и изучения состава геологических образцов.   6. Исследование лекарств: Анализ кристаллической структуры лекарственного средства полезен для понимания его свойств и взаимодействий.   В целом, XRD - это мощный аналитический метод, который позволяет ученым и инженерам получить глубокое понимание кристаллической структуры и свойств материалов, тем самым способствуя исследованиям и применению в материаловедении и смежных областях.       Фотография рентгеновского дифрактометра       4.2 Сканирующий электронный микроскоп (SEM)   Сканирующий электронный микроскоп (SEM) - это широко используемый тип микроскопа. Он использует электронный луч вместо светового луча для освещения образца, обеспечивая наблюдение поверхности и морфологии с высоким разрешением.   SEM широко используется в таких областях, как материаловедение, биология и геология.     Основной принцип работы SEM заключается в следующем:   SEM использует электронную пушку для генерации электронного луча. Эта электронная пушка похожа на ту, что находится в электронно-лучевой трубке (ЭЛТ), генерируя электроны высокой энергии. Электронный луч проходит через систему коллимации, которая состоит из ряда электронных линз, для фокусировки и выравнивания электронного луча, обеспечивая стабильность и фокусировку луча. Под управлением сканирующей катушки электронный луч сканирует поверхность образца.   Положение электронного луча можно точно контролировать, тем самым генерируя пиксели сканирования на образце.   Образец помещается на предметный столик SEM. Образец должен быть проводящим, потому что в SEM электронный луч должен взаимодействовать с поверхностью образца для генерации вторичных электронов и т. д. Когда высокоэнергетические электронные лучи попадают на поверхность образца, они взаимодействуют с атомами и молекулами в образце. Эти взаимодействия вызывают рассеяние, выход и возбуждение электронов, генерируя различные сигналы. Детектор SEM анализирует различные сигналы, генерируемые с поверхности образца, в основном включая вторичные электроны (SE) и электроны обратного рассеяния (BSE).   Эти сигналы предоставляют информацию о морфологии поверхности, структуре и составе образца. Управляя положением сканирования электронного луча на образце, SEM может получать информацию о пикселях поверхности образца. Эта информация обрабатывается и отображается компьютером, генерируя изображения поверхности образца с высоким разрешением.       Физическое изображение SEM       4.3 Атомно-силовой микроскоп (AFM)   Атомно-силовой микроскоп (AFM) - это микроскопический метод высокого разрешения, в основном используемый для наблюдения особенностей образцов в атомном и нанодиапазоне. Его принцип работы основан на взаимодействии между зондом и поверхностью образца. Измеряя изменения положения зонда, можно получить топографическую и топологическую информацию о поверхности образца.   В AFM используется очень тонкий зонд, обычно изготовленный из кремния или других материалов с наноразмерным наконечником. Зонд соединен со сканирующей головкой через консоль или пьезоэлектрическое устройство, при этом кончик зонда находится близко к поверхности образца. Когда зонд находится близко к поверхности образца, происходят взаимодействия между атомами и молекулами образца и зондом, включая электростатические силы, силы Ван-дер-Ваальса и взаимодействия химических связей и т. д. Движение консоли или пьезоэлектрического устройства контролируется для поддержания определенной силы между кончиком зонда и поверхностью образца.   AFM использует систему обратной связи для поддержания постоянной силы между зондом и образцом. Когда высота или положение зонда изменяются, система обратной связи автоматически регулирует положение консоли, чтобы поддерживать постоянную силу. Зонд и образец перемещаются относительно друг друга, обычно по двумерной сетке, образуя сканирование. В каждой точке сканирования неровности поверхности образца вызывают изменение положения кончика зонда. Измеряя изменение положения зонда, можно получить топологическую информацию о поверхности образца. Наконец, собранные данные обрабатываются для создания топологического изображения поверхности образца с высоким разрешением.   AFM имеет широкое применение в нескольких областях. Он используется в таких областях, как материаловедение, биология и нанотехнологии, помогая исследователям получить более глубокое понимание морфологии поверхности и структуры материалов и даже позволяя манипулировать наноразмерными структурами.   Преимущества AFM включают высокое разрешение, неразрушаемость и несколько рабочих режимов, что делает его мощным инструментом для наблюдения и исследований в наномасштабе.       Физическое изображение AFM       Схема принципа измерения и рабочего режима атомно-силовой микроскопии       Заключение     ZMSH специализируется на передовых технологиях осаждения тонких пленок, включая MOCVD, магнетронное распыление и PECVD, предлагая индивидуальную разработку процессов для полупроводников, оптоэлектроники и применений функциональных покрытий. Наши услуги охватывают индивидуальный дизайн системы, оптимизацию параметров и рост пленок высокой чистоты, а также продажу прецизионного оборудования для осаждения для удовлетворения потребностей в исследованиях и разработках и промышленном производстве.       Вот рекомендуемые продукты SiC от ZMSH:                 * Пожалуйста, свяжитесь с нами по любым вопросам авторского права, и мы незамедлительно их рассмотрим.

2025

06/26

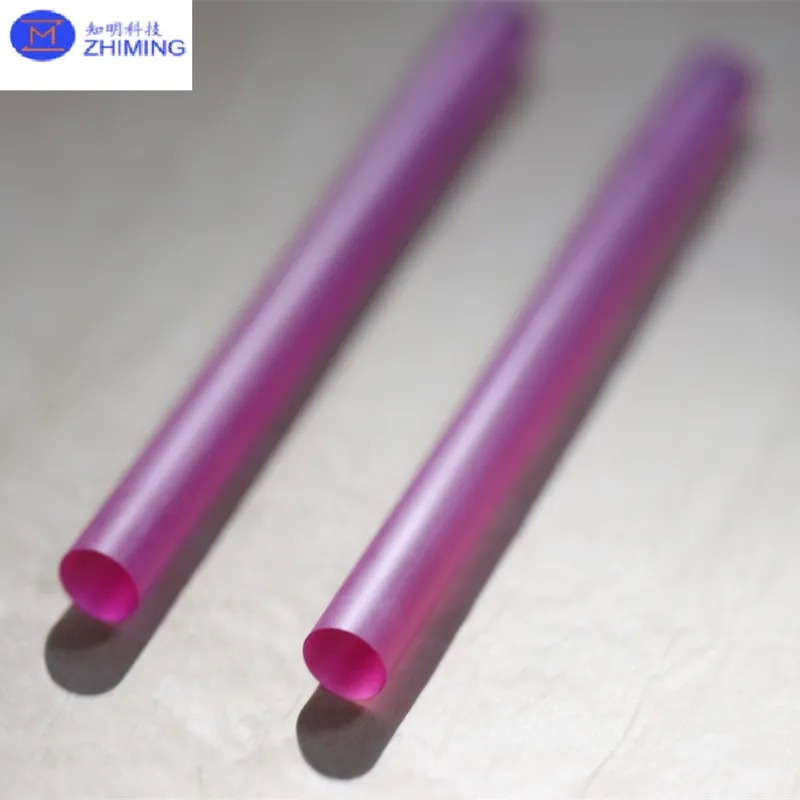

Рубиновый лазерный стержень: пионер лазерных технологий
Синтетический рубиновый лазерный стержень - краеугольный камень лазерных инноваций       Лазеры в настоящее время являются основными инструментами в различных секторах, от здравоохранения и связи до промышленной автоматизации и научных открытий.- Да.лазер рубиназанимает важное место в истории, будучипервая успешно продемонстрированная лазерная системаВ ее основе лежитиз синтетического лазера из рубинаЭта статья углубляется в науку, лежащую в основе рубиновых лазерных стержней, их структуру, принципы работы,и их неизменное значение в лазерной технологии.   1.Что такое рубиновый лазерный стержень? А.рубиновый лазерный стерженьпредставляет собой цилиндрический кристалл, сделанный изсинтетический рубин, что по существуоксид алюминия (Al2O3)Допированная небольшой концентрациейионы хрома (Cr3+)В то время как чистый Al2O3 прозрачен, добавление хрома придает рубину свой характерный красный или розовый оттенок и, что более важно, создает активные центры, необходимые для действия лазера. В лазерной системеактивная средаявляется материалом, ответственным за усиление света через процессстимулируемая эмиссияВ рубиновых лазерах синтетический рубиновый стержень функционирует как эта активная среда, поглощая энергию и преобразуя ее в интенсивный, когерентный красный свет. 2.Физическая структура рубинового лазерного стержня Рубиновые лазерные стержни обычно изготавливаются вцилиндрические формы, диаметры которых варьируются от нескольких миллиметров до 10 мм и длины от 30 до 150 мм в зависимости от требований применения.Эта геометрия оптимизирует внутреннее отражение света и увеличение в лазерной полости.   Концентрация допингаИоны Cr3+ обычно составляют около 0,05%Атомы хрома вводятся во время роста кристаллов.замена некоторых атомов алюминия в сапфировой решетке для формирования лазерных центров. 3Принцип работы рубинового лазерного стержня 3.1Возбуждение ионов хрома Рубиновый лазерлазер твердого состояния с насосом фонарикиКогда высокоэнергетический свет ксеноновой фонарики облучает рубиновый стержень,Ионы Cr3+ поглощают фотоныЭтот процесс возбуждения поднимает электроны до более высоких энергетических уровней. 3.2Метастабильное состояние и инверсия населения После возбуждения электроны в ионах Cr3+ падают дометастабильное состояниеЭто задержка позволяет накапливать энергию, которая может быть использована в течение микросекунд.Инверсия населенияЭто предпосылка для возникновения стимулируемого излучения. 3.3 Стимулируемая эмиссия и выходной лазер Когда фотон правильной длины волны (694,3 нм, темно-красный цвет) взаимодействует с возбужденным ионом Cr3+, он вызывает выброс второго фотона в идеальной фазе и направлении.когерентный светЭта цепная реакция генерации фотонов создает мощный лазерный луч. 3.4Оптический резонатор и усиление Рубиновый стержень помещается между двумя зеркалами, образуярезонансная оптическая полостьОдно зеркало полностью отражает, а другое частично передает свет.до тех пор, пока когерентный свет не выйдет из выходной сцепки в виде узкого лазерного луча. 4.Пионерская роль в истории лазеров Рубиновый лазер вошел в историю1960, когда физикТеодор МейманЭто было первое устройство, которое превратило теоретическую концепцию лазера (Усиление света путем стимулируемой эмиссии излученияЭтот прорыв заложил основу для десятилетий оптических инноваций и сделал рубиновый лазероснова всех лазерных технологий. 5Преимущества и недостатки рубиновых лазеров 5.1 Преимущества Я.Простой дизайнРубиновые лазеры по структуре просты, что делает их доступными для образования, создания прототипов и исследований. ii.Прочная твердотельная среда Синтетический рубиновый стержень механически прочный, химически стабильный и менее чувствителен к условиям окружающей среды, чем газовые или красящие лазеры. iii.Отличное качество лучаПроизводит плотно сколимированный, согласованный красный луч с высоким пространственным разрешением, идеально подходит для голографии и некоторых медицинских применений. iv.Историческое значениеРубиновые лазеры представляют собой технологическую веху и остаются символом лазерных инноваций. 6Приложения лазеров рубиновых Несмотря на то, что современные типы лазеров, такие как Nd: YAG, волокно или диодные лазеры, превзошли рубиновые лазеры, они все еще используются в нишевых областях, где их специфическая длина волны и импульсная производительность являются выгодными: ГолографияКогерентный, стабильный красный свет идеально подходит для записи моделей помех с высокой точностью. Медицинская дерматологияРубиновые лазеры использовались дляУдаление татуировки,лечение пигментации, ивосстановление кожииз-за их коротких, высокоэнергетических импульсов. Исследования в области материаловеденияИспользуется в исследованиях, связанных с взаимодействием света и материи, лазерным разрушением и экспериментами с импульсным нагревом. Ранние LIDAR и дальномерКрасные импульсы с высокой энергией эффективны для измерения больших расстояний и определения поверхностей с точностью. Заключение Виз синтетического лазера из рубинаИспользуя энергетическую динамику хромированного сапфира,Это позволило успешно продемонстрировать первое последовательное усиление света.В то время как новые технологии заняли свое место в основных приложениях, влияние рубинового лазера сохраняется как в научном наследии, так и в специализированных случаях использования.Он служит не только функциональным инструментом, но и символом научной изобретательности и начала эры лазера..

2025

06/24
