Детали продукта
Место происхождения: Китай
Фирменное наименование: zmsh
Сертификация: ROHS
Номер модели: GaN-НА-GaN для приведенный
Условия оплаты и доставки
Количество мин заказа: 1pcs
Цена: by case
Упаковывая детали: одиночный случай вафли в комнате чистки 100 рангов
Время доставки: 2-4weeks
Условия оплаты: L/C, T/T
Поставка способности: 10pcs/month
Материал: |
Вафля epi GaN одиночная кристаллическая |
индустрия: |
Вафля полупроводника, СИД |
Применение: |
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер, |
Тип: |
свободно--stading N типа GaN |
Подгонянный: |
ОК |
Размер: |
общее 2inchx0.35mmt |
Толщина: |
400±50um |
Слой: |
1-25UM |
Плотность дислокации: |
<1e7cm-2> |
Материал: |
Вафля epi GaN одиночная кристаллическая |
индустрия: |
Вафля полупроводника, СИД |
Применение: |
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер, |
Тип: |
свободно--stading N типа GaN |
Подгонянный: |
ОК |
Размер: |
общее 2inchx0.35mmt |
Толщина: |
400±50um |
Слой: |
1-25UM |
Плотность дислокации: |
<1e7cm-2> |

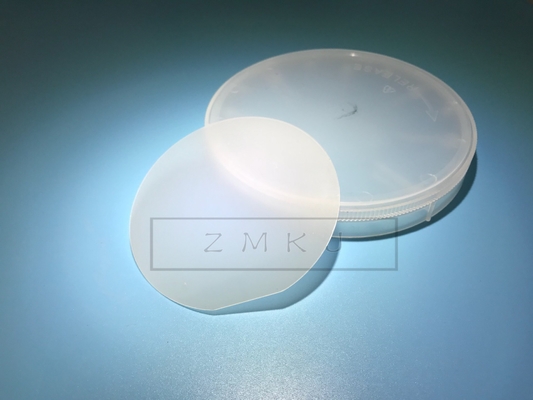

B2inch GaN-НА-GaN голубых зеленых ВЕДОМЫХ Микро вафлях epi на свободно стоящих субстратах GaN

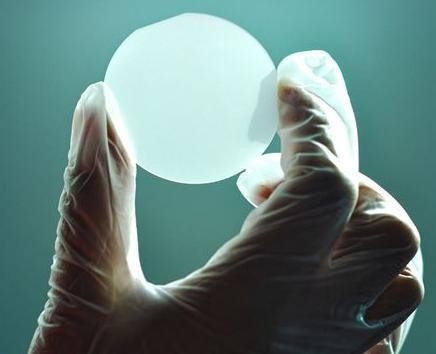

2inch GaN-НА-GaN вафлях PIN на свободно стоящих субстратах GaN
Около GaN-на-GaN особенности введите
Вертикальные приборы силы GaN имеют потенциал революционизировать индустрию прибора силы, особенно в применениях с высоковольтными требованиями, как вертикальные приборы GaN над 600 V. в зависимости от физических свойств материала, приборы GaN имеют более низкое на-сопротивление на, который дали пробивном напряжении чем традиционные основанные на кремни приборы силы и вытекая чистые приборы силы кремниевого карбида. Горизонтальные приборы силы GaN, т.е. транзисторы подвижности GaN-на-кремния высокие (HEMTs), состязаются с приборами кремния в рынке низшего напряжения, и GaN главно, которое также доказывает превосходство материалов GaN.
Ожидано, что состязают вертикальные приборы силы GaN с чистыми приборами силы кремниевого карбида в высоковольтном рынке. В первых 2 летах, приборы SiC приобретали некоторый удельный вес на рынке в высоковольтном рынке применения, и некоторые компании расширяли продукцию 6 дюймов и 8 дюймов SiC. В отличие, вертикальные приборы GaN пока не имеющиеся на рынке, и очень немногие поставщики могут вырасти вафли GaN 4 дюймов диаметра. Увеличение поставки высококачественных вафель GaN критическое к развитию вертикальных приборов GaN.
Высоковольтные приборы силы сделали из нитрида галлия имеют 3 потенциальных преимущества:
1. Под, который дали пробивным напряжением, теоретическое на-сопротивление порядок величины более небольшой. Поэтому, меньше силы потеряна в прямом смещающем напряжении и выход по энергии выше.
Во-вторых, под, который дали пробивным напряжением и на-сопротивлением, размер изготовленного прибора более небольшой. Небольшой размер прибора, больше приборы можно сделать из одиночной вафли, которая уменьшает цену. К тому же, большинств применения требуют более небольших обломоков.
3. нитрид галлия имеет преимущество в максимальной равочей частоте прибора, и частота определена материальными свойствами и дизайном прибора. Обычно самая высокая частота кремниевого карбида о 1MHz или, пока приборы силы сделали из нитрида галлия могут работать на более высоких частотах, как десятки MHz. Работать на более высоких частотах полезен для уменьшения размера пассивных компонентов, таким образом уменьшая размер, вес и цену системы преобразования силы.
Вертикальные приборы GaN все еще в этапе научных исследований и разработки, и индустрия пока не достигала консенсус на структуре оптимального прибора силы GaN вертикального. 3 структуры прибора основного направления включают транзистор электрона настоящей апертуры вертикальный (CAVET), транзистор влияния поля канавы (FET канавы) и транзистор влияния поля ребра (FET ребра). Все структуры прибора содержат низкий N-данный допинг слой как слой смещения. Этот слой очень важен потому что толщина слоя смещения определяет пробивное напряжение прибора. К тому же, концентрация электрона играет роль в достигать теоретического самого низкого на-сопротивления. важная роль.
Спецификации для GaN-на-GaN субстратов для каждой ранга
Субстраты |
свободно стоящее N типа (Si-данное допинг) GaN |
Деталь | 2inch GaN-НА-GaN голубых зеленых ВЕДОМЫХ Микро вафлях epi |
Размер размеров | ± 0.3mm Ф 50.0mm |
Толщина субстрата | 400 µm ± 30 |
Ориентация субстрата | C-ось (0001) к M-оси 0.55± 0.15° |
Польский | SSP или DSP |
СМЫЧОК |
<50um after="" epi-growth=""> |
Структура Epilyaer | 0.2um pGaN/0.5UM MQWs/2.5um nGaN/FS-GaN |
Epi thickness/STD | 3.0±0.5um/<2> |
Шершавость | <0> |
Плотность Discolation | <1x107cm-2> |
Длина волны std | 465±10um/<1> |
Длина волны FWHMs | <20nm for="" Blue="" LED=""> |
Представление обломока (основанное на вашей технологии обломока, до для refernece, размер <100um> | Параметр для голубого СИД: Пик EQE: >35%, Vfin@1uA:2 .3~2.5V; Vr@-10uA: >40V, Ir@-15V,<0> 95%; |
Параметр для зеленого СИД: Пик EQE: >25%, Vfin@1uA:2 .2~2.4V; Vr@-10uA: >25V, Ir@-15V,<0> 95%; | |
Particels (>20um) | <5pcs> |
Годная к употреблению область |
P level>90%; R level>80%: Dlevel>70% (исключение дефектов края и макроса) |
Наши обслуживания
1. Изготовление и надувательство фабрики сразу.
2. Быстро, точные цитаты.
3. Ответьте к вам не позднее 24 рабочие часы.
4. ODM: Подгонянный дизайн доступен.
5. Скорость и драгоценная доставка.
вопросы и ответы
Q: Там любые запас или стандартный продукт?
: Да, общий размер как нормальный размер like2inch 0.3mm всегда в запасах.
Q: Как о политике образцов?
: к сожалению, но предложите что вы может купить некоторый размер 10x10mm назад для теста во первых.
Q: Если я сделайте заказ заказ теперь, то сколько времени он был бы прежде чем я получил доставку?
: нормальный размер в запасе в 1weeks можно выразить после оплаты.
и наше условие оплаты депозит 50% и левые перед доставкой.
