8INCH 12INCH 6INCH GaN-На-Si EPI-WAFERS для применения СИД RF силы

8INCH 12INCH 6INCH GAN-ON-SI EPI-WAFERS ДЛЯ ДЛЯ применения СИД RF СИЛЫ

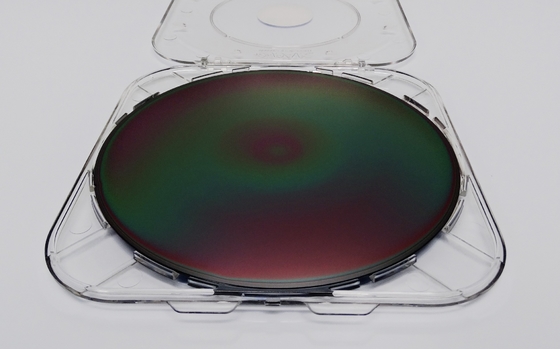

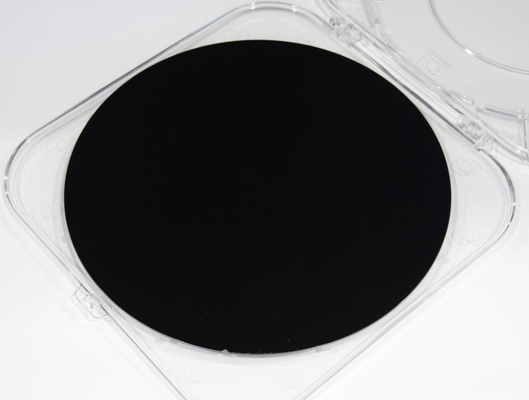

Вафля GaN эпитаксиальная (GaN EPI на кремнии)
ZMSH агент эпитаксиальных вафель GaN-на-Si в Shanghia. Нитрид галлия (GaN) широко был использован в приборах силы и голубых светоизлучающих диодах должных к своему широкому перепаду энергии.

Введение
Растущая потребность для энергосберегающего и выдвижений в информации и системах коммуникаций. Для того чтобы отвечать эти потребностямы, мы начинали широкий-bandgap субстрат полупроводника с нитридом галлия (GaN) как материал полупроводника следующего поколени.
Концепция: Путем расти фильмы одно-Кристл GaN тонкие на субстратах кремния, мы можем произвести большие, недорогие субстраты полупроводника для приборов следующего поколени

.
Цель: Для бытовых техник: switchgears и инверторы с пробивными напряжениями в сотнях. Для базовых станций мобильного телефона: наивысшая мощность и высокочастотные транзисторы.
Преимущества: Наши субстраты кремния дешевле вырасти GaN чем другие субстраты кремниевого карбида или сапфира, и мы можем обеспечить приборы GaN портняжничанные к требованиям клиента.

Словарь
широкий зазор диапазона
Зазор диапазона ссылается на поле энергии сформированное лентообразной структурой в кристалле который не содержит электроны (материалы полупроводника с зазором диапазона более большим чем кремний часто названы широкие полупроводники зазора диапазона). Широкий-bandgap материал с хорошей оптически прозрачностью и высоким напряжением тока пробоя электрическим разрядом

Гетеропереход
стог различных материалов. Вообще говоря, в поле полупроводника, относительно штабелированы тонкие фильмы материалов полупроводника с различными составами. В случае смешанных кристаллов, получены гетеропереходы с атомно ровными интерфейсами и хорошие свойства интерфейса. Должный к этим интерфейсам, создан слой двухмерного электронного газа с высокой подвижностью электрона
