Дом > ПРОДУКТЫ > Вафля фосфида индия > InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ

InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ

Детали продукта

Место происхождения: Китай

Фирменное наименование: ZMSH

Model Number: InAs wafer

Условия оплаты и доставки

Delivery Time: 2-4 weeks

Payment Terms: T/T

Получите самую лучшую цену
Выделить:

Индиевый арсенид на заказ

,

2 дюймовые пластины с арсенидом индия

,

Вафли с арсенидом индия 500um

Материал:
Арсенид индия
Размер:
2 дюйма
Толщина:
500 мм ± 25 мм
ориентация:
<100>
Судьба:
50,67 г/см
на заказ:
Поддерживается
Материал:
Арсенид индия
Размер:
2 дюйма
Толщина:
500 мм ± 25 мм
ориентация:
<100>
Судьба:
50,67 г/см
на заказ:
Поддерживается
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ

2-дюймовый индиевой арсенидный пластинка InAs эпитаксиальная пластинка для LD лазерного диода, полупроводниковый эпитаксиальная пластинка, 3-дюймовый InAs-Zn пластинка,InAs однокристаллическая пластинка 2 дюймовые 3 дюймовые 4 дюймовые InAs-Zn субстраты для применения LD, полупроводниковые пластинки, арсенид индия лазерные эпитаксиальные пластинки


Характеристики InAs-Zn Wafer


- использовать InAs для изготовления пластин

- поддерживать индивидуальные с дизайном рисунков

- прямой пробел, эффективно излучает свет, используется в лазерах.

- в диапазоне длин волн от 1,5 мкм до 5,6 мкм, квантовые скважины

- с использованием таких методов, как MOCVD или MBE, гравирование, металлизация и упаковка для достижения конечной формы устройства



ОписаниеAs-ZnВафли

Арсенид индия (InAs) является важным полупроводниковым материалом, который широко используется в таких областях, как инфракрасные детекторы и лазеры, из-за его узкого полосового разрыва (около 0,354 eV).
InAs обычно существует в виде кубической кристаллической системы, и его высокая электронная подвижность делает его хорошо работающим в высокоскоростных электронных устройствах.
Высококачественные пластины InAs могут выращиваться с помощью таких методов, как молекулярная эпитаксия луча (MBE) или отложение металлических органических химических паров (MOCVD),который может быть использован для производства эффективных инфракрасных детекторов, особенно в диапазоне 3-5 мкм и 8-12 мкм.

Кроме того, цинк (Zn) допированная структура InAs может регулировать свою проводимость для формирования полупроводников p-типа или n-типа, тем самым оптимизируя его электрические свойства.
Развитие квантовых скважин и квантовых точечных структур еще больше расширило потенциал применения ИНА в области оптоэлектроники.
Технология квантовых точек позволяет ИНА играть важную роль в таких развивающихся областях, как квантовые вычисления и биоизображение.
В связи с растущим спросом на высокопроизводительные инфракрасные устройства и квантовые технологии, перспективы исследований и применения ИНА и его допированных материалов широки.



Подробная информацияAs-ZnВафли

параметрInAs-ZnWafer
Состав материалаИндий арсен (InAs) + допинг цинка
Структура кристалловКубическая система (структура цинковой смеси)
Пропускная способность~ 0,354 eV
Мобильность электронов~ 30 000 см2/В·с
Подвижность отверстий~200 см2/В·с
плотность~ 5,67 г/см3
Точка плавления~942 °C
Теплопроводность~0,5 W/m·K
Разрыв в оптической полосе~ 0,354 eV
Способ допингаДопинг типа P (через цинк)
Области примененияИнфракрасные лазеры, детекторы, квантовые точки
РазмерДиаметр 2 дюйма.
Толщина500 мм ± 25 мм
Ориентация<100>

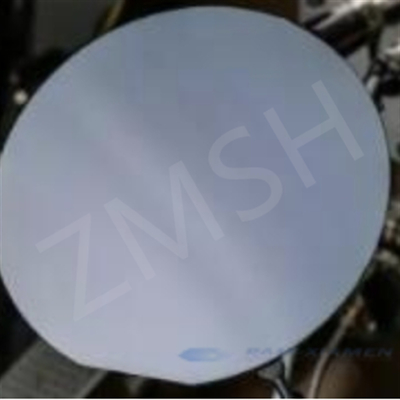

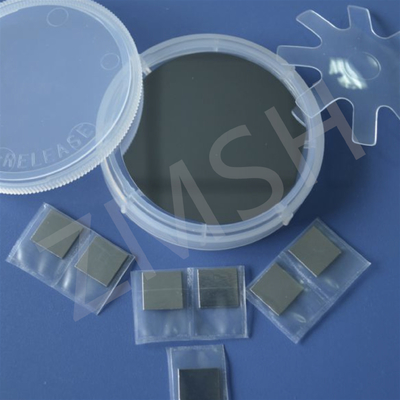

ОбразцыAs-ZnВафли
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 0InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 1'InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 2
* Пожалуйста, не стесняйтесь связаться с нами, если у вас есть индивидуальные требования.



О нас

Наше предприятие, ZMSH, специализируется на исследованиях, производстве, переработке и продаже полупроводниковых субстратов и оптических кристаллических материалов.
У нас есть опытная инженерная команда, опыт управления, оборудование для точной обработки и испытательные приборы,предоставляя нам чрезвычайно сильные возможности в переработке нестандартных продуктов.
Мы можем исследовать, разрабатывать и проектировать различные новые продукты в соответствии с потребностями клиентов.
Компания будет придерживаться принципа "ориентированного на клиента, основанного на качестве" и стремиться стать высокотехнологичным предприятием высшего уровня в области оптоэлектронных материалов.

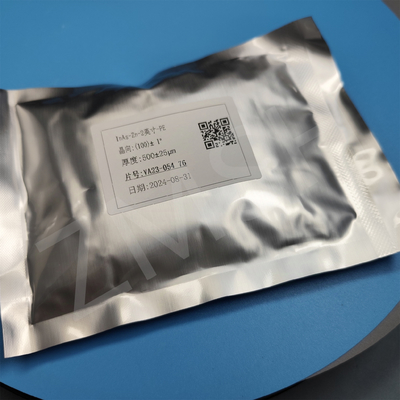

Мы обернем вафли непрозрачной алюминиевой упаковкой и поместим их в маленькие коробки для защиты.
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 3InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 4

Рекомендации по аналогичным продуктам
1.2" S Допированный полупроводниковый GaP EPI Wafer N Type P Type 250um 300um светоизлучающие диодыInAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 5


2.2" 3" FZ SiO2 Single Crystal IC Chips 100um 200um Сухой влажный окислительный слой 100nm 300nm
InAs Wafer Doped Zn 2 Inch Indium Arsenide Wafer Dia 50mm Толщина 500um <100> На заказ 6



Частые вопросы
1. Вопрос: Что насчет стоимости InAs-Zn пластин по сравнению с другими пластинками?
Ответ: InAs-Zn пластинки обычно дороже, чем кремниевые и GaAs пластинки из-за дефицита материалов, сложных производственных процессов и специализированного спроса на рынке.

2Вопрос: Что насчет перспектив InAs-Zn в будущем?пластинки?
О: Будущие перспективы пластинки ИНА весьма перспективны.
