Детали продукта
Place of Origin: China
Фирменное наименование: ZMSH
Условия оплаты и доставки
Delivery Time: 2-4weeks
Payment Terms: T/T
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Допинг P-InP (см-*): |
Zn допированный: от 5e17 до 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
PL Wavelength control: |
Better than 3nm |
PL Wavelength uniformity: |
Std, Dev better than inm @inner 42mm |
Thickness control: |
Betterthan ±3% |
Thickness uniformity: |
Better than ± 3% @inner 42mm |
Doping control: |
Better than ±10% |
Допинг P-InP (см-*): |
Zn допированный: от 5e17 до 2e18 |
Peak Wavelength: |
1310nm |
Threshold Current: |
<8 |
Front Power: |
>9 |
DFB Epiwafer InP субстрат MOCVD метод 2 4 6 дюймов Рабочая длина волны: 1,3 мкм, 1,55 мкм
DFB Epiwafer InP подложка краткое содержание
DFB (Distributed Feedback) Эпивоферы на субстратах индийного фосфида (InP) являются ключевыми компонентами, используемыми при изготовлении высокопроизводительных лазерных диодов DFB.Эти лазеры имеют решающее значение для оптической связи и сенсорных приложений из-за их способности производить однорежимные, узколинейный свет со стабильной длиной волны, обычно в диапазоне 1,3 мкм и 1,55 мкм.
InP субстрат обеспечивает отличное соответствие решетки для эпитаксиальных слоев, таких как InGaAsP, которые выращиваются для формирования активной области, облицовочных слоев,и решетчатые структуры, определяющие функциональность лазера DFBИнтегрированная решетка в структуре обеспечивает точную обратную связь и управление длиной волны.что делает его подходящим для волоконно-оптической связи на большие расстояния и систем WDM (Multiplexing с разделением длины волны).
Ключевые приложения включают высокоскоростные оптические приемопередатчики, взаимосвязи центров обработки данных, детекторы газов и томографию оптической когерентности (OCT).Комбинация высокоскоростной производительности DFB-эпивафера на основе InP, узкая спектральная ширина линии и стабильность длины волны делают его незаменимым в современных телекоммуникационных сетях и передовых технологиях обнаружения.
Структура субстрата DFB Epiwafer InP
Файл данных субстрата DFB Epiwafer InPZMSH DFB инп эпивафер.pdf)
Свойства субстрата DFB Epiwafer InP
Материал субстрата:
Пробелы:
Сопоставление решетки:
Эпитаксиальные слои:
Рабочая длина волны:
Узкая ширина линии и однорежимная работа:
Температурная устойчивость:
Низкий пороговый ток:
Способность высокоскоростной модуляции:
Ключевые свойства DFB Epiwafers на InP-субстратах, такие как их отличное сочетание решетки, однорежимная работа, узкая протяженность линии, высокая скорость и температурная стабильность,сделать их незаменимыми для оптической связи, детекции и передовых фотонических приложений.

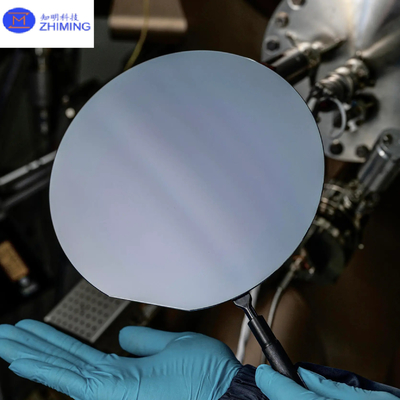

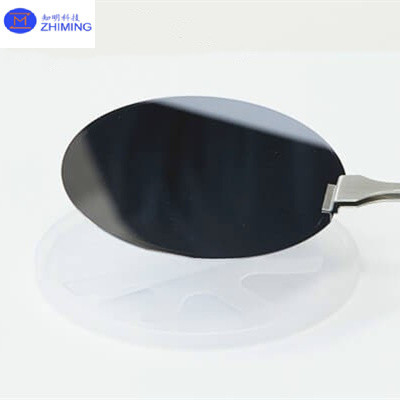

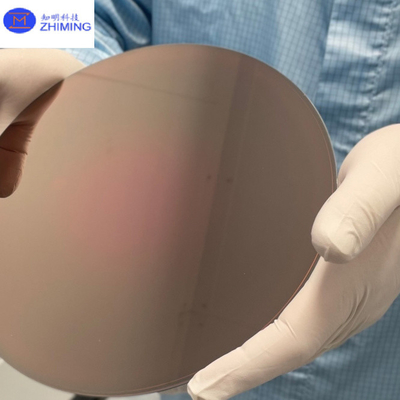

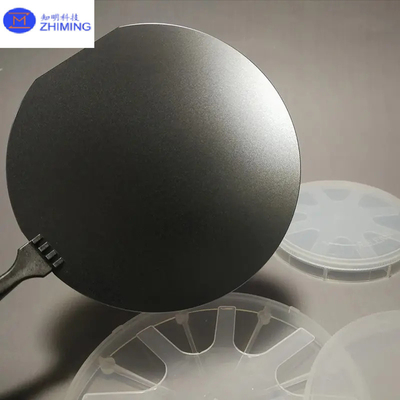

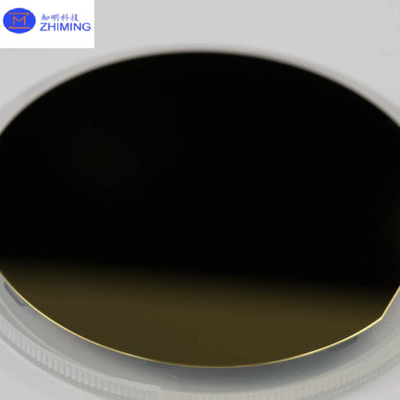

Настоящие фотографии субстрата DFB Epiwafer InP
Применение субстрата DFB Epiwafer InP
Ключевые миры: InP субстрат DFB эпивофер
