Субстрат SiC
Created with Pixso. Промышленные подложки из карбида кремния (SiC) 6H для высокотемпературной, ультрафиолетовой и прецизионной электроники

Промышленные подложки из карбида кремния (SiC) 6H для высокотемпературной, ультрафиолетовой и прецизионной электроники

Наименование марки: ZMSH
Подробная информация
Место происхождения:
Шанхай, Китай
Материал:
Монокристаллический 6H SiC
Кристаллическая структура:
Шестиугольный (6H)
Диаметр/Размер:
25 мм (2 дюйма), 50 мм (4 дюйма), 100 мм (4 дюйма), 150 мм (6 дюймов), 200 мм (8 дюймов), 300 мм (12
Толщина:
350–1000 мкм (настраиваемый)
Чистота поверхности:
CMP, готовый к эпиляции, двухсторонняя полировка (DSP), односторонняя полировка (SSP)
Общее изменение толщины (TTV):
≤5 мкм типично
Стрельба в сторону.:
≤40 мкм (типично 6 дюймов)
Проводимость:
Варианты N-типа (проводящие), полуизолирующие (SI)
Характер продукции

6H SiC субстраты промышленного класса для высокотемпературной, УФ и точной электроники


Обзор продукции


Субстраты из карбида кремния 6H (SiC) представляют собой высококачественные однокристаллические пластинки, предназначенные для высокотемпературных, высоковольтных и специализированных оптоэлектронных приложений.6H предлагает различный шестиугольный политип с немного меньшей мобильностью электронов, но отличной тепловой стабильностью, механическую прочность и экономическую эффективность для нишевых применений, таких как УФ- светодиоды, датчики высокой температуры и промышленная электроника.

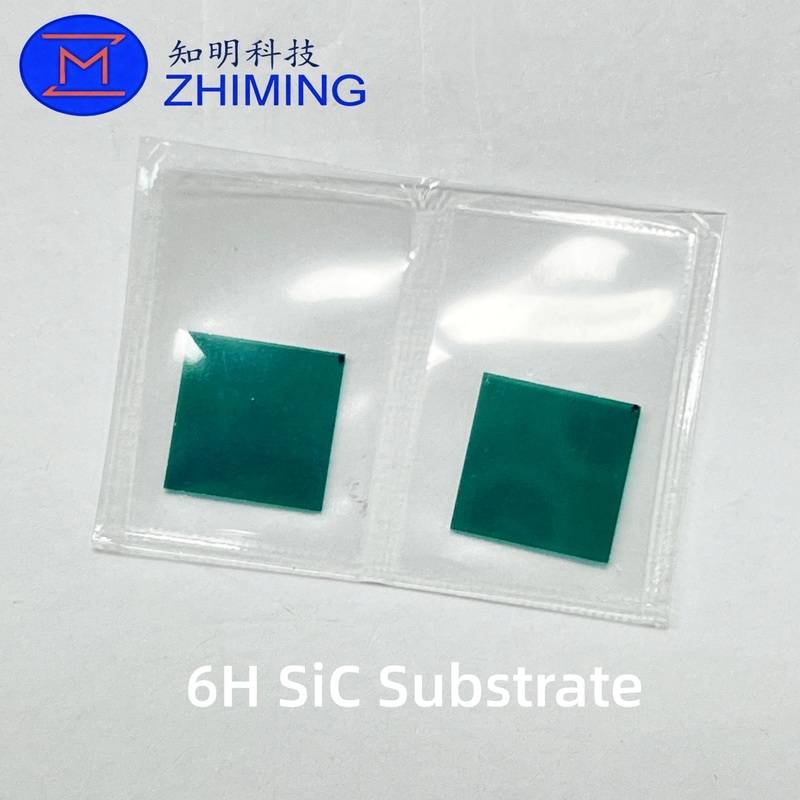

Промышленные подложки из карбида кремния (SiC) 6H для высокотемпературной, ультрафиолетовой и прецизионной электроники 0Промышленные подложки из карбида кремния (SiC) 6H для высокотемпературной, ультрафиолетовой и прецизионной электроники 1

Ключевые особенности


  • Шестиугольная кристаллическая структура 6H:Обеспечивает размерную стабильность и механическую прочность при обработке пластинок.

  • Электрические свойства:Умеренная подвижность электронов подходит для высокотемпературных и высоковольтных устройств; поддерживает меньшие устройства.

  • Теплопроводность (~ 390 ∼ 450 Вт/м·К):Эффективное рассеивание тепла в силовых модулях и суровых условиях.

  • Механическая прочность и химическая устойчивость:Высокая твердость и коррозионная стойкость для долгосрочной надежности.

  • Варианты поверхности для эпипрепаратов:Совместимо с эпитаксиальным ростом, включая водородную отжигалку и полировку CMP.

  • Настраиваемые размеры и толщина:Доступны в стандартных диаметрах или специально приспособлены для конкретных производственных потребностей.


Заявления


  • Устройства и датчики полупроводниковые высокотемпературные

  • Ультрафиолетовые светодиоды и специализированная оптоэлектроника

  • Аэрокосмическая и автомобильная электроника, подверженная экстремальным условиям

  • Промышленная электроника, требующая компактных и прочных компонентов

  • Исследования и разработки в области полупроводников с широким диапазоном


Технические спецификации (типичные и настраиваемые)



Параметр Спецификация
Материал Однокристаллический 6H SiC
Структура кристалла Шестиугольный (6H)
Диаметр / размер 25 мм (2 ′′), 50 мм (4 ′′), 100 мм (4 ′′), 150 мм (6 ′′), 200 мм (8 ′′), 300 мм (12 ′′); доступны квадратные или индивидуальные размеры
Толщина 350 ‰ 1000 мкм (можно настроить)
Поверхностная отделка CMP, готовый к применению с эпипрепаратом, полированный с двух сторон (DSP), полированный с одной стороны (SSP)
Общее изменение толщины (TTV) ≤ 5 мкм типично
Вращение. ≤ 40 мкм (типично 6 дюймов)
Плотность микротруб <0,1 см−2 промышленная цель; премиальные сорта <0,01 см−2
Плотность дислокации < 104 см−2 (целевая величина высокого напряжения)
Проводимость варианты N-типа (проводящие), полуизоляционные (SI)
Готовы к эпи Да совместима с эпитаксиальным ростом


Преимущества квадратного субстрата


  • Датчики высокой температуры и УФ-ЛЕД:Квадратные подложки обеспечивают точное выравнивание электродов и баз упаковки.

  • Промышленная электроника:Позволяет иметь компактный дизайн с высокой интеграцией, уменьшая разрывы между упаковкой и субстратом.

  • Круги радиочастотных и микроволновых сигналов (вариант SI):Уменьшение потери сигнала для высокочастотных приложений.

Производственный процесс

  1. Синтез порошка: высокочистое сырье SiC.

  2. Установка семян: 6H семян, прикрепленных в ампулу роста.

  3. Высокотемпературный рост: Сублимация при 2300-2500 °C образует SiC boule.

  4. Нарезка: бриллиантовая дротичная пила нарезки пластинки.

  5. Полировка и проверка: полировка CMP или бриллиантовой полировкой для поверхности, готовой к применению; предоставляется метрология и сертификат анализа (CoA).

Ключевые применения и случаи использования

  • Высокотемпературная электроника и промышленные датчики

  • УФ-оптоэлектроника

  • Аэрокосмическая и оборонная электроника в экстремальных условиях

  • Компактные высоконадежные силовые устройства для нишевых рынков

  • НИОКР и пилотное производство полупроводниковых устройств с широким диапазоном пропускания


Частые вопросы


1Чем 6H SiC субстраты отличаются от 4H?


6H SiC имеет другой шестиугольный политип, меньшую мобильность электронов и экономически эффективные преимущества для высокотемпературных и специализированных приложений, тогда как 4H является стандартным для высокоскоростных,высокоэффективные силовые устройства.


2. Может ли 6H SiC выдерживать высокие температуры?


Да, он поддерживает механическую и электрическую стабильность в экстремальных температурных условиях.


3- Субстраты 6H SiC настраиваются?


Да, диаметр, толщина, отделка поверхности и проводимость могут быть адаптированы для потребностей в НИОКР или производстве.


4.Какие отрасли используют 6H SiC субстраты?


Датчики высокой температуры, УФ-светодиоды, аэрокосмическая, автомобильная и промышленная электроника, которые требуют надежной производительности в экстремальных условиях.
