вафли SiC ранга ранга продукции 8inch dia200mm 4H-N фиктивные
Субстраты SiC ранга ранга продукции ФИКТИВНЫЕ, субстраты кремниевого карбида для полупроводникового устройства,
Зоны применения
1 диод высокочастотных и наивысшей мощности электронных устройств Schottky,
JFET, BJT, PiN, диоды, IGBT, MOSFET
2 электронно-оптических прибора: главным образом использованный в СИД материала субстрата СИД GaN/SiC голубом (GaN/SiC)
Advantagement
• Низкое рассогласование решетки
• Высокая термальная проводимость
• Потребление низкой мощности
• Превосходные переходные характеристики
• Высокий зазор диапазона
Карборунд вафли субстрата SiC кремниевого карбида кристаллический
СВОЙСТВА МАТЕРИАЛА КРЕМНИЕВОГО КАРБИДА
Название продукта: | Субстрат кремниевого карбида (SiC) кристаллический | ||||||||||||||||||||||||
Характер продукции: | 2-6inch | ||||||||||||||||||||||||
Технические параметры: |
|
||||||||||||||||||||||||
Спецификации: | 6H N типа 4H N типа полу-изолируя dia2 «x0.33mm, dia2» x0.43mm, dia2 '' x1mmt, ход 10x10mm, 10x5mm одиночный или двойной ход, Ра <10a> | ||||||||||||||||||||||||
Стандартная упаковка: | чистая сумка 1000 чистая комната, 100 или одиночная упаковка коробки |
2. субстраты определяют размер стандарта
спецификация субстрата кремниевого карбида диаметра 8inch (SiC) |
|||||||||
Ранг | Ранг продукции | Ранг исследования | Фиктивная ранг | ||||||
Диаметр | 200,0 mm±0.5 mm | ||||||||
Толщина | толщина 500 μm±25μm (или 1000um также может быть customzied продукцией) | ||||||||
Ориентация вафли | С оси: 4.0° к <1120> ±0.5° для 4H-N | ||||||||
Плотность Micropipe | см-2 ≤2 | ≤10cm-2 | см-2 ≤50 | ||||||
Резистивность | 4H-N | 0.015~0.028 Ω•см | |||||||
Основная квартира и длина | {1-100} ±5.0°, зазубрина | ||||||||
Вторичная плоская длина | никакие | ||||||||
Вторичная плоская ориентация | Никакие | ||||||||
Исключение края | 3 mm | ||||||||
TTV/Bow /Warp | ≤10μm/≤25μm/≤30μm//≤15μm/≤45μm/≤50μm// ≤20μm/≤65μm/≤70μm | ||||||||
Шершавость | Польское Ra≤5 nm, CMP Ra≤0.5 nm | ||||||||
Отказы светом высокой интенсивности | Никакие | 1 позволенный, ≤2 mm | N/A | ||||||
Плиты наговора светом высокой интенсивности | Кумулятивная область ≤1% | Кумулятивная область ≤1% | Кумулятивная область ≤3% | ||||||
Зоны Polytype светом высокой интенсивности | Никакие | Кумулятивная область ≤10% | Кумулятивная область ≤30% | ||||||
Царапины светом высокой интенсивности | 3 царапины к длине диаметра 1×wafer кумулятивной | 5 царапин к длине диаметра 1×wafer кумулятивной | 5 царапин к длине диаметра 1×wafer кумулятивной | ||||||
обломок края | Никакие | 3 позволенного, ≤0.5 mm каждое | 5 позволенных, ≤1 mm каждое | ||||||
Загрязнение светом высокой интенсивности | Никакие |
Вафля Sic & слитки 2-6inch и другой подгонянный размер также смогите быть обеспечено.

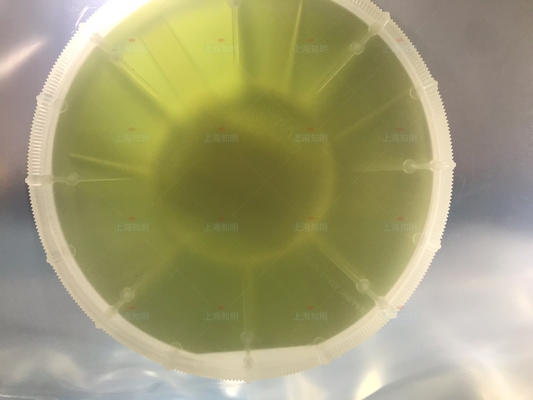

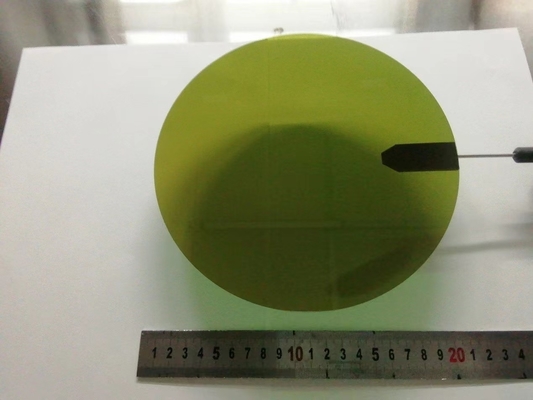

3.Pictures продуктов доставки раньше
: вафли полупроводника и оптически объектив, зеркала, окна, фильтры, призмы
: Вообще срок поставки около один месяц для изготовленного на заказ произведенного запаса optics.except одни или некоторая особенная оптика.
: Мы можем обеспечить свободные образцы если мы имеем оптику запаса как ваша просьба, то пока изготовленные на заказ произведенные образцы не свободны.
MOQ 10pcs для большего части из вафли или объектива, пока MOQ смогло быть только цельно если вам нужен элемент в большом размере.
T/T, L/C, ВИЗА, PayPal, Alipay или переговоры.
