Вафля сапфира

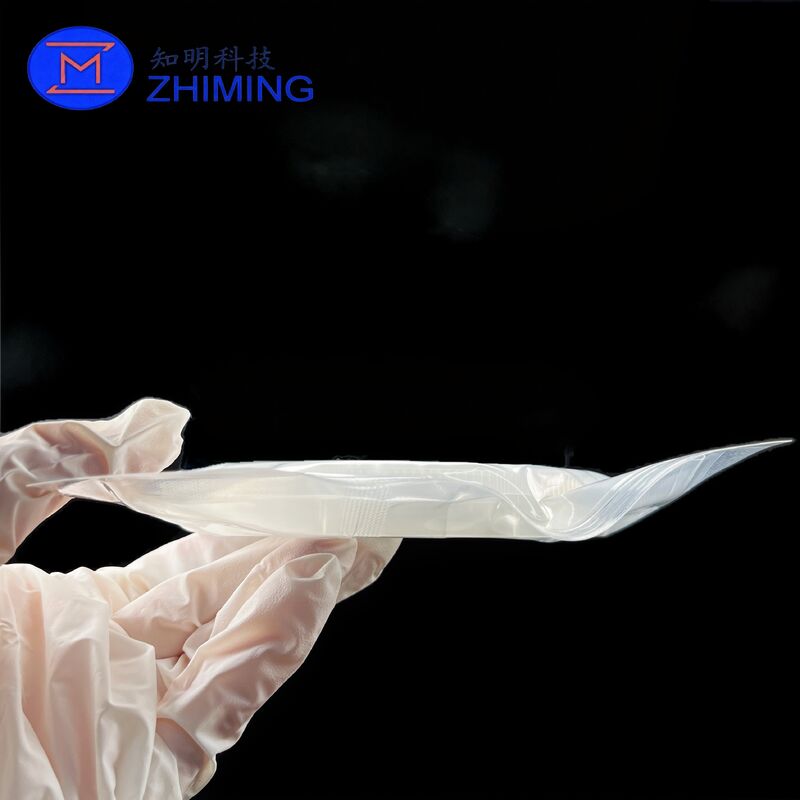

Created with Pixso. Высокая твердость и износостойкость Отличная электрическая изоляция Хорошая теплопроводность

Высокая твердость и износостойкость Отличная электрическая изоляция Хорошая теплопроводность

Наименование марки: ZMSH
Номер модели: 4-дюймовые сапфировые подложки C-plan SSP
MOQ: 25
Цена: Fluctuates with market
Время доставки: 4-9 недели
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
Китай
Кристаллическая ориентация:
C-плоскость / A / R / M
Диаметр:
2/4/6 дюйма
Толщина:
650±15 мкм
Метод выращивания кристаллов:
Кентукки / EFG / Чехия
Поверхность:
Полированный или в соответствии с применением
Тип полировки:
SSP / DSP
Характер продукции

Информация о сапфировых подложках

    Сапфировые подложки являются критически важными базовыми материалами для светодиодов и устройств на основе нитрида галлия (GaN). Несмотря на относительно небольшой размер собственного рынка (примерно 833 миллиона долларов США по всему миру к 2031 году), они лежат в основе последующих применений стоимостью в триллионы долларов, имея стратегическое и новаторское значение.
Верхний сегмент: Высокочистый оксид алюминия (в основном 4N5 и выше), оборудование для выращивания кристаллов (например, печи Киропулоса) и термополя на основе вольфрама и молибдена. Некоторые высококачественные сырьевые материалы и основное оборудование по-прежнему частично зависят от импорта.
Средний сегмент: Выращивание сапфировых кристаллов → Извлечение сердцевины → Нарезка → Шлифовка → Полировка → Структурированная сапфировая подложка (PSS). Этот сегмент характеризуется самыми высокими техническими барьерами и добавленной стоимостью.
Нижний сегмент: Светодиодные чипы (составляют более 80% потребления), потребительская электроника (защитные стекла, компоненты камер), полупроводники третьего поколения (силовые/РЧ устройства на GaN), оптические окна и т. д. Применения в нижнем сегменте расширяются от традиционных светодиодов к диверсифицированным областям.

    4-дюймовые сапфировые подложки SSP C-плоскости представляют собой монокристаллические пластины оксида алюминия (Al₂O₃) с кристаллографической ориентацией (0001), производимые в основном методами выращивания кристаллов Киропулоса (KY), HEM или EFG. SSP означает Single Side Polished (односторонняя полировка): передняя поверхность, готовая для эпитаксии, подвергается сверхточной полировке для достижения сверхнизкой шероховатости поверхности, в то время как задняя сторона остается тонко шлифованной.

Высокая твердость и износостойкость Отличная электрическая изоляция Хорошая теплопроводность









































Ключевые особенности

Высокочистый монокристаллический сапфировый материал

Наши сапфировые подложки изготавливаются из высокочистого синтетического монокристаллического оксида алюминия (Al₂O₃) сверхвысокой чистоты 4N5/5N, специально разработанного для высокостандартного производства оптоэлектроники и полупроводников. Материал обладает превосходной термической стабильностью, химической инертностью, стойкостью к плазменной коррозии и выдающейся механической жесткостью, сохраняя стабильные физические и оптические характеристики при высокотемпературной эпитаксии, вакуумной обработке и в жестких условиях химических процессов.

Множество вариантов кристаллографической ориентации для различных устройств

Сапфировые подложки доступны с основными кристаллическими ориентациями для соответствия различным требованиям к полупроводниковым и оптоэлектронным устройствам. Подложки C-плоскости оптимизированы для эпитаксии GaN и массового производства светодиодов; подложки R-плоскости поддерживают РЧ устройства SOS (кремний на сапфире) и высокоскоростные микроэлектронные устройства; варианты A-плоскости и M-плоскости предназначены для неполярных/полуполярных устройств GaN и специальных лазерных компонентов. Доступны пользовательские угловые спецификации для улучшения качества эпитаксиального роста и выхода годных устройств.

Сверхточная полировка и плоскостность

Доступны в исполнениях SSP (односторонняя полировка) и DSP (двусторонняя полировка) для различных сценариев обработки. Полированные поверхности, готовые для эпитаксии, достигают сверхнизкой шероховатости поверхности Ra < 0,3 нм, при строго контролируемых значениях TTV, BOW и WARP. Сверхгладкая поверхность без дефектов идеально соответствует стандартам эпитаксиального роста MOCVD, обеспечивая равномерное осаждение слоя GaN и высокую стабильность характеристик чипа.Отличные электрические и оптические свойства

Сапфировые подложки обеспечивают превосходную электрическую изоляцию и низкие диэлектрические потери, эффективно изолируя помехи цепи для высокочастотных и силовых полупроводниковых устройств. Они обладают сверхширокой спектральной пропускающей способностью в УФ-видимом-ИК диапазонах, низким уровнем газовыделения и стабильными оптическими характеристиками, что делает их идеальными для компонентов оптических окон, прецизионной оптоэлектронной упаковки и вакуумных полупроводниковых технологических сред.

Изготовление прецизионных подложек на заказ

Спецификации подложек могут быть полностью настроены в соответствии с техническими требованиями заказчика, включая:

Диаметр пластины: 2/3/4/6/8/12 дюймов
  • Стандартная и индивидуальная толщина
  • Кристаллическая ориентация и точный угол наклона
  • Режимы полировки SSP / DSP
  • Шероховатость поверхности и допуск плоскостности
  • Фаска по краю и обработка края
  • Функциональное структурирование поверхности (PSS/NPSS)
  • Класс чистоты и процесс прецизионной очистки
  • Функциональная обработка и дополнительные услуги с добавленной стоимостью

Помимо стандартных чистых сапфировых подложек, мы предлагаем комплексную функциональную обработку на заказ для поддержки разнообразных применений клиентов. Доступные услуги включают:

Изготовление структурированных подложек PSS / NPSS
  • Полное/краевое/кольцевое/рамное/локализованное металлирование (покрытие Au/Ti/Cr/Ni)Высокая твердость и износостойкость Отличная электрическая изоляция Хорошая теплопроводность
  • Нарезка сверхтонких пластин и обработка снятия напряжений
  • Высокоточная резка, сверление и формовка
  • Индивидуальная обработка поверхности (полировка/шлифовка/пескоструйная обработка)
  • Строгий контроль качества и полное сертификационное сопровождение (COA)
  • Индивидуальные решения для замены и подложки OEM-класса

Мы поддерживаем разработку и производство сапфировых подложек на заказ на основе чертежей заказчика, эталонных образцов, параметров технологического оборудования, спецификаций существующих компонентов и требований к обратному инжинирингу. Все продукты соответствуют стандартам RoHS и REACH, предоставляя стабильные, высокопроизводительные решения для модернизации полупроводниковых процессов, подбора оборудования и проектов локальной замены.

Типичные применения

Сапфировые подложки являются основными базовыми материалами, широко используемыми в оптоэлектронной и полупроводниковой промышленности, применимыми для следующих устройств и производственных процессов:

Эпитаксия и производство чипов синих/зеленых/ультрафиолетовых светодиодов
  • Производство высококачественных дисплейных устройств Mini LED / Micro LED
  • Силовые полупроводниковые и РЧ-коммуникационные устройства на основе GaN
  • Высокочастотные интегральные схемы SOS (кремний на сапфире)
  • Автомобильное освещение, бортовые оптоэлектронные компоненты
  • Оптические окна AR/VR и прецизионные оптические компоненты
  • Датчики MEMS и носители микрофлюидных чипов
  • Высокоточные оптические окна и компоненты инфракрасной передачи
  • Вакуумное оборудование для полупроводников и изоляционные детали с низким газовыделением
  • Упаковка мощных оптоэлектронных устройств и подложки для управления тепловым режимом
  • Сапфировые подложки коммерчески массово производятся для основных оптоэлектронных и полупроводниковых сценариев, отличаясь стабильной партионной согласованностью, низким уровнем дефектов и отличной совместимостью с технологическими процессами.
Спецификации продукта





Наименование

Спецификация Продукт
Сапфировая подложка / пластина Материал
Синтетический сапфир / монокристалл Al₂O₃ Метод роста
Киропулос / Рост пленки по краю (EFG) Кристаллическая структура
Гексагональная (α-Al₂O₃) Диаметр
2" / 3" / 4" / 6" / 8" или на заказ Толщина
На заказ (например, 430 мкм – 1000 мкм) Ориентация
c-плоскость (0001) / a-плоскость (11-20) / r-плоскость (1-102) / m-плоскость (10-10) Обработка поверхности
SSP (односторонняя полировка) / DSP (двусторонняя полировка) / Шлифованная / Грубая шлифовка Качество поверхности
Царапина-пятно по MIL-PRF-13830B (например, 40/20, 20/10) TTV (общий допуск по толщине)
≤ 5 мкм (или по требованию заказчика) Изгиб / коробление
≤ 10 мкм (или по требованию заказчика) Шероховатость (Ra)
Полированная: ≤ 0,2 нм / Шлифованная: ≤ 0,5 мкм Тип края
С основным плоским участком / Без плоского участка (полностью круглая) Длина плоского участка
На заказ (по стандарту SEMI или чертежу заказчика) Профиль края
Фаска / скругление по требованию Легирование / чистота
Высокая чистота (≥ 99,99% Al₂O₃) Покрытие
Без покрытия / Антибликовое покрытие / Покрытие ITO / Металлическое покрытие доступны Применение
Светодиоды / Полупроводники / Оптика / РЧ и СВЧ / Часы / Потребительская электроника Почему выбирают сапфировые подложки для полупроводниковых и оптоэлектронных применений?





Сапфировые подложки являются основными базовыми материалами, широко применяемыми в полупроводниковой эпитаксии, производстве оптоэлектронных устройств и системах микроэлектронной обработки. Служа носителем для роста GaN, ZnO и других эпитаксиальных слоев, они работают в экстремальных производственных условиях, характеризующихся высокой температурой, сильной плазменной эрозией, химической коррозией и высокочастотными электромагнитными полями.

По сравнению с традиционными кремниевыми, кварцевыми и обычными керамическими подложками, высокочистые монокристаллические сапфировые подложки обладают превосходными комплексными физическими и химическими свойствами, что делает их незаменимыми для высококачественных полупроводниковых и оптоэлектронных процессов. Ключевые преимущества включают:
Экстремальная высокотемпературная стабильность
  • : Обладая температурой плавления до 2050°C, они сохраняют стабильную кристаллическую структуру и размерную точность при длительных высокотемпературных процессах эпитаксии и отжига, эффективно избегая деформации подложки и отказа устройства.Сверхвысокая механическая жесткость и твердость
  • : Обладая твердостью по Моосу 9, уступая только алмазу, они обеспечивают превосходную износостойкость и структурную стабильность, сопротивляясь механическим повреждениям и деформации при прецизионной резке, травлении и росте тонких пленок.Превосходная химическая инертность
  • : Они устойчивы к коррозии различными кислотными, щелочными и реактивными технологическими газами, используемыми в производстве полупроводников, без химических реакций или ухудшения поверхности, обеспечивая сверхчистые условия процесса.Отличная стойкость к плазме и излучению
  • : Они выдерживают длительное плазменное бомбардирование и ультрафиолетовое излучение в процессах осаждения тонких пленок и травления, с низким уровнем повреждения поверхности и стабильной производительностью.Изоляционные и диэлектрические свойства
  • : Обладая высоким удельным сопротивлением и низкими диэлектрическими потерями, они обеспечивают надежную электрическую изоляцию для высокочастотных и мощных оптоэлектронных устройств, эффективно снижая помехи сигнала.Высокая оптическая пропускающая способность
  • : Обеспечивают превосходное пропускание света в ультрафиолетовом, видимом и инфракрасном диапазонах, идеально подходя для изготовления светоизлучающих и фотодетекторных устройств.Долговечность в процессе эксплуатации
  • : Они сохраняют стабильную плоскостность поверхности и кристаллическое качество в повторяющихся и строгих процессах производства полупроводников, значительно снижая частоту замены подложек и производственные затраты.По вышеуказанным причинам сапфировые подложки стали предпочтительным основным материалом для эпитаксиальных пластин светодиодов, силовых полупроводниковых устройств, микроволновых радиочастотных устройств и других основных полупроводниковых компонентов.
Изготовление сапфировых подложек на заказ

Мы специализируемся на изготовлении сапфировых подложек на заказ и стандартных размеров для полупроводникового и оптоэлектронного оборудования, уделяя особое внимание высокоточным индивидуальным решениям для промышленного производства и лабораторных исследований. Мы преодолеваем ограничения фиксированных стандартных спецификаций и изготавливаем подложки полностью в соответствии с фактическими параметрами технологических процессов заказчиков, требованиями к подбору оборудования и стандартами проектирования устройств.

Комплексные варианты индивидуальной настройки охватывают параметры подложек полного цикла и вспомогательные конструкции:
Основные параметры сапфировой подложки

Диаметр пластины (2/4/6/8 дюймов и специальные нестандартные размеры)

  • Толщина подложки
  • Кристаллическая ориентация (C-плоскость, A-плоскость, R-плоскость, M-плоскость и индивидуальные специальные кристаллические плоскости)
  • Спецификации формы края и фаски
  • Дизайн расположения плоского участка/выреза
  • Шероховатость поверхности и плоскостность
  • Требования к двусторонней/односторонней полировке
  • Сверхчистая обработка поверхности и обработка снятия напряжений
  • Соответствующие конструктивные элементы

Индивидуальная настройка размера крепежа подложки

  • Обработка установочных отверстий и пазов
  • Металлическая опорная конструкция и гильза
  • Спецификации монтажного и крепежного интерфейса
  • Интегрированная сборка подложки и вспомогательных частей
  • Мы можем поставлять готовые интегрированные компоненты, собранные с сапфировыми подложками и соответствующими металлическими/керамическими деталями, для удовлетворения потребностей клиентов в прямой установке и использовании.
Сервис замены и обратного инжиниринга

Для снятых с производства сапфировых подложек, труднодоступных оригинальных деталей и нестандартных подложек на заказ для специального полупроводникового оборудования мы предоставляем профессиональные услуги по обратному инжинирингу и замене. Клиенты могут предоставить следующую информацию для оценки и расчета стоимости:

Номер детали оригинального оборудования
  • Подробные технические чертежи и спецификации параметров
  • Четкие фотографии продукта и физические образцы (новые/использованные)
  • Ключевые данные о размерах и кристаллических параметрах
  • Модель поддерживающего оборудования и информация о партии
  • Конкретные сценарии применения и параметры технологической среды
  • Наша профессиональная команда инженеров проведет комплексную оценку структуры подложки, кристаллических характеристик, сложности обработки и производственной осуществимости перед формальным расчетом стоимости. Все изготовленные на заказ подложки для замены будут оптимизированы для совместимости с технологическими процессами. Окончательная производительность соответствия будет подтверждена в соответствии с фактической конфигурацией оборудования заказчика и стандартами производственного процесса, чтобы обеспечить нулевую разницу в эффекте использования.
Контроль качества

Мы осуществляем прецизионный контроль качества полного цикла для всех сапфировых подложек и можем предоставить целевые пункты контроля и полные отчеты об испытаниях в соответствии с требованиями проекта заказчика и отраслевыми стандартами. Основные пункты контроля включают:

Полный контроль точности размеров (диаметр, толщина, калибровка допусков)
  • Определение точности кристаллической ориентации
  • Тестирование плоскостности поверхности, коробления и шероховатости
  • Визуальный контроль дефектов (царапины, ямки, трещины, включения)
  • Определение чистоты и поверхностных напряжений
  • Проверка точности сборки и допусков соответствия
  • Проверка профессиональной противоударной и пыленепроницаемой упаковки
  • Формальные отчеты об инспекции с полными данными испытаний могут быть предоставлены для поддержки проверки входящих материалов заказчиком и отслеживания качества производства.
Какую информацию следует предоставить для получения предложения?

Для обеспечения точного расчета стоимости и сокращения цикла поставки, пожалуйста, предоставьте следующую подробную информацию при консультации:

Полные технические чертежи продукта и листы параметров
  • Требования к диаметру, толщине и допускам подложки
  • Стандарты кристаллической ориентации и обработки поверхности
  • Требования к отделке поверхности, классу полировки и чистоте
  • Параметры соответствующих вспомогательных компонентов (при наличии)
  • Марка, модель оборудования и условия поддерживающего процесса
  • Номер детали оригинального OEM (при наличии)
  • Требуемое количество и объем партии
  • Специфические требования к технологическому процессу и экстремальным условиям эксплуатации
  • Если полные технические чертежи отсутствуют, пожалуйста, предоставьте четкие фотографии высокого разрешения и физические образцы подложки для тестирования параметров и оценки схемы нашей командой.
Часто задаваемые вопросы

Для чего в основном используются сапфировые подложки?

Сапфировые подложки являются основными материалами-носителями для производства полупроводниковых и оптоэлектронных устройств, в основном используемых в эпитаксиальных пластинах светодиодов на основе GaN, силовых электронных устройствах, микроволновых РЧ-чипах, ультрафиолетовых фотоэлектрических устройствах, оборудовании для полупроводниковой плазменной обработки и других областях, подходящих для высокотемпературной эпитаксии, осаждения тонких пленок и процессов прецизионного травления.
Можете ли вы предоставить индивидуальные сборки подложек?
Да. Помимо отдельных пластин сапфировых подложек, мы можем изготовить на заказ различные соответствующие приспособления, металлические основания, установочные компоненты и готовые сборки в соответствии с чертежами и образцами, обеспечивая комплексные поставки.
Можете ли вы производить подложки для замены старого и специального оборудования?
Да. Мы поддерживаем полное индивидуальное производство, включая производство по чертежам и обратный инжиниринг образцов. Клиенты могут предоставить номера оригинальных деталей, технические параметры, физические образцы и информацию об оборудовании, и наша команда выполнит подбор характеристик и альтернативное производство.
Могут ли быть настроены все основные параметры сапфировых подложек?
Да. Все ключевые параметры, включая размер подложки, толщину, кристаллическую ориентацию, обработку края, шероховатость поверхности, плоскостность и класс полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.
Поддерживаете ли вы мелкосерийные и прототипные заказы?
Да. Мы полностью поддерживаем разработку прототипов, мелкосерийные лабораторные испытания, замену для обслуживания оборудования и заказы на массовое производство. Мы оценим производственную схему и расчет стоимости в соответствии с индивидуальными параметрами и сложностью обработки.
