Обзор продукта

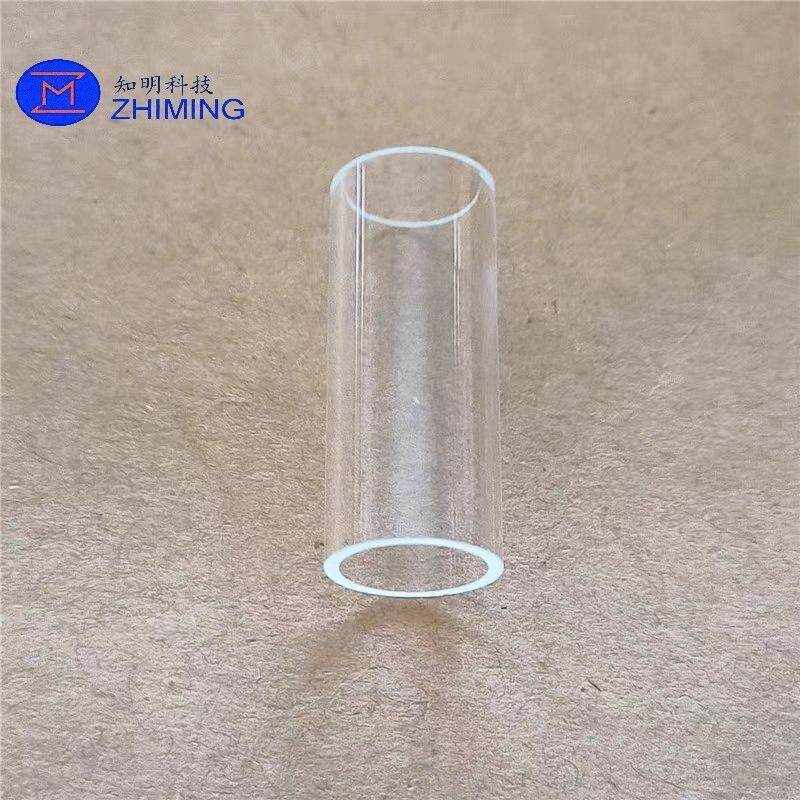

   Сапфировые трубки и профили EFG представляют собой монокристаллические сапфировые компоненты, выращенные непосредственно из оксида алюминия высокой чистоты марки 4N5 с помощью процесса выращивания пленки с заданной кромкой (EFG). Его основной принцип заключается в формировании поперечного сечения кристалла с помощью специальных молибденовых матриц: расплавленный оксид алюминия поднимается по внутренним щелям матрицы наверх под действием капиллярных сил, образуя жидкую пленку. После того, как затравочный кристалл контактирует с жидкой пленкой, он медленно вытягивается вверх, а расплав кристаллизуется и затвердевает непрерывно вдоль ориентации затравочного кристалла, непосредственно выращивая монокристаллические профили большого размера с точно такой же формой поперечного сечения, что и матрица.Этот процесс обеспечивает формирование почти чистой формы, что значительно снижает последующие припуски на обработку, такие как резка и сверление. Его коэффициент использования материала и эффективность массового производства значительно превосходят традиционное решение для обработки твердых слитков Киропулоса. Продукты полностью унаследовали внутренние преимущества монокристаллического сапфира: высокую термостойкость, высокую твердость, сильную коррозионную стойкость, высокую электроизоляцию и широкий спектр светопропускания, а также отличаются выдающейся длиной, тонкой толщиной стенок и высокой экономической эффективностью. Доступны конструкции по индивидуальному заказу, включая прямые трубы, ступенчатые трубы, переходные трубы, круглые стержни, тонкие пластины и профили специальной формы. Они представляют собой экономичные монокристаллические решения для высокотемпературных отраслей промышленности, общих полупроводниковых процессов, доставки химических жидкостей и оптического контроля.

Основные технические характеристики
1. Процесс роста EFG, близкий к чистой форме
Специальные штампы непосредственно формируют поперечное сечение кристалла, а выращенные профили близки к готовой форме. Нет необходимости в обширном удалении материала из твердых слитков, как в процессе Киропулоса. Коэффициент использования материала может достигать более 60% (обычно менее 20% для труб, обработанных Киропулосом), что значительно снижает потери сырья и затраты на обработку, а также подходит для массового производства стандартизированной продукции.

2. Преимущество спецификации большой длины и тонкостенности
Длинные профили длиной более 1500 мм можно выращивать за один проход, а минимальную толщину стенок можно контролировать на уровне 0,3 мм, что идеально соответствует потребностям подачи жидкости на большие расстояния и длительного соответствия печи. Длинные трубы Киропулоса, ограниченные размером слитка, требуют сварки, а обработка тонкостенных труб связана с огромными потерями материала и высокими затратами.

3. Монокристаллическая материальная основа высокой чистоты.
Базовым материалом является монокристалл высокой чистоты марки 4Н5 (≥99,995%) α-Al₂O₃, монолитный монокристалл без границ зерен, пор и сегрегации примесей. Хотя его кристаллическая целостность немного уступает слиткам, выращенным Киропулосом,он намного превосходит традиционные трубки, такие как поликристаллическая глиноземная керамика и кварцевое стекло, и отвечает требованиям к производительности большинства промышленных сценариев.

4.Сверхвысокая температура и стабильность при термическом ударе
Материал имеет температуру плавления 2050℃ и долговременную рабочую температуру до 1600℃ в окислительной атмосфере. Обладая низким коэффициентом теплового расширения, он имеет минимальную размерную деформацию при высоких температурах и может выдерживать сильный тепловой удар без растрескивания, что подходит для таких термических сценариев, как трубчатые печи, высокотемпературное спекание и среднетемпературная плазма.
5. Высокая твердость, устойчивость к износу и химической коррозии.
Обладая твердостью 9 класса по шкале Мооса, он обладает превосходной стойкостью к износу и царапинам, а также может выдерживать воздействие жидкости под высоким давлением и трение частиц. Он обладает чрезвычайно высокой химической инертностью, устойчив к большинству сильных кислот, щелочей и органических растворителей при комнатной температуре и лишь медленно разъедается гидрофтором.

оровая кислота и горячая фосфорная кислота. Срок его службы яОни намного длиннее кварцевых и стеклянных трубок.
6. Отличная электрическая изоляция и оптические характеристики.
Обладая удельным сопротивлением при комнатной температуре более 10¹⁴ Ом·см и стабильными диэлектрическими свойствами, он обеспечивает надежную гальваническую изоляцию высокого напряжения, подходящую для сценариев радиочастотного и высоковольтного питания. Он имеет высокий коэффициент пропускания в диапазоне от 190 нм УФ до 4,5 мкм в среднем инфракрасном диапазоне, что соответствует требованиям к передаче света, таким как наблюдение за жидкостью, оптический контроль и реакция на ультрафиолет.

7. Полная настройка структуры и возможность точной обработки.
Профили различного поперечного сечения, такие как круглые, квадратные и специальные формы, могут быть адаптированы путем замены штампов. Доступны конструкции, включающие прямые, ступенчатые, переходные и рифленые трубы. Вторичная обработка, такая как полировка торцевой поверхности, тонкое шлифование внутреннего/внешнего цилиндра, снятие фасок, прецизионное сверление и металлизация, может быть выполнена для точного соответствия интерфейсам установки оборудования.

8. Крупномасштабное массовое производство и экономическое преимущество.
Профили длинного размера можно вырастить за один проход, а после резки и сегментации можно получить несколько готовых изделий, что приводит к высокой эффективности массового производства. Комбинированный

Благодаря высокому использованию материала при формовке почти чистой формы общая стоимость продукта значительно возрастает.ниже, чем у аналогичных продуктов, обработанных методом Киропулоса, подходит по себестоимостинезитивный, большой объем cтрадиционные промышленные сценарии.

Стандартные характеристики

Типичные применения

1. Высокотемпературная промышленность: футеровка трубчатых печей, защитные трубки от высокотемпературного спекания, защитные гильзы для термопар, металлургические высокотемпературные трубки подачи, выдерживающие высокую температуру 1600 ℃ и термический удар для длительной эксплуатации, замена кварцевых трубок для значительного увеличения срока службы.
2. Общая область полупроводников: трубки для подачи плазменного газа среднего и низкого качества, трубопроводы технологической очистки, защитные рукава для переноса пластин, устойчивые к плазменной бомбардировке средней интенсивности, с большей экономической эффективностью, чем полупроводниковые трубки Киропулоса высокого класса.
3. Область применения химических жидкостей: трубы для подачи высококоррозионных жидкостей, трубы для наблюдения за химическими реакциями, трубопроводы для потоков среды высокой чистоты, устойчивые к большинству кислотных и щелочных коррозий и обеспечивающие среднюю чистоту.
4. Оптическая и контрольная область: проточные ячейки оптического обнаружения, ультрафиолетовые реакционные трубки, пробирки для образцов спектрометра, трубки для защиты полости лазера, сочетающие светопроницаемость и коррозионную стойкость.
5. Общепромышленная область: износостойкие втулки вала, жидкостные форсунки, защитные втулки датчиков, высокотемпературные смотровые трубки, замена металлов, пластмасс и обычной керамики для значительного продления срока службы.

Контроль качества

Установлена ​​система полного контроля качества процесса от подготовки штампа до доставки готовой продукции, и каждый продукт проходит строгий многомерный контроль. Элементы проверки сердечника включают в себя: проверку точности размеров внутреннего/наружного диаметра и толщины стенки, калибровку соосности и прямолинейности, визуальный контроль дефектов всей трубы (царапины, сколы по краям, пузыри, загрязнения), проверку шероховатости поверхности, проверку устойчивости к давлению и герметичности, а также проверку оптического пропускания. Стандартные отчеты об испытаниях могут быть предоставлены для продуктов промышленного класса, а отчеты о проверке ориентации кристаллов XRD могут быть предоставлены для продуктов с особыми требованиями, обеспечивая точные параметры и стабильную работу для удовлетворения требований различных уровней промышленных сценариев.

Часто задаваемые вопросы

В1: Из какого материала изготовлена ​​сапфировая трубка?

О: Наши сапфировые трубки изготовлены из монокристаллического оксида алюминия высокой чистоты (α‑Al₂O₃) с чистотой класса 4N5 (≥99,995%). Это монолитный монокристалл без границ зерен, который существенно отличается от поликристаллических глиноземных керамических трубок.

В2: прозрачна ли сапфировая трубка?

Какого цвета? О: Стандартные сапфировые трубки оптического класса бесцветны и очень прозрачны, без видимой дымки, пузырей и включений. Неполированные трубы промышленного класса могут иметь легкий матово-белый оттенок на поверхности грунта.

В3: Сапфировая трубка такая же, как керамическая трубка из глинозема?

О: Нет. Сапфировая трубка представляет собой монокристалл Al₂O₃, выращенный из расплавленного состояния, с более высокими характеристиками, но более высокой стоимостью. Керамическая трубка из оксида алюминия представляет собой поликристаллическую трубку, спеченную из порошка, что обеспечивает более низкую стоимость для общепромышленных сценариев.

Вопрос 4: В чем разница между сапфировыми трубками EFG и Киропулоса (Кентукки)?

A: Процесс EFG: выращен непосредственно методом штамповки, отличается большой длиной, тонкими стенками и высокой экономической эффективностью. Максимальная длина до 1500 мм, идеально подходит для общепромышленных и высокотемпературных печей. Процесс KY: Изготовлен из цельного объемного слитка, отличается низкой плотностью дефектов, высокой плазменной стойкостью и большими толстыми стенками. Для высококачественного полупроводникового плазменного оборудования.

Вопрос 5: Какой процесс мне следует выбрать для моего приложения?

О: Выбирайте EFG для длинных трубок, тонкостенных трубок, экономичных оптовых заказов и общих высокотемпературных/химических применений. Выбирайте KY для толстостенных трубок большого диаметра, полупроводниковых плазменных камер и приложений, требующих сверхнизкой плотности дефектов.

В6: Каковы стандартные размеры ваших сапфировых трубок?

    A: Внешний диаметр: Φ2–120 мм (настраивается для больших размеров) Толщина стенки: 0,3–20 мм Одинарная длина: до 1500 мм для EFG; до 600 мм для процесса KY.
