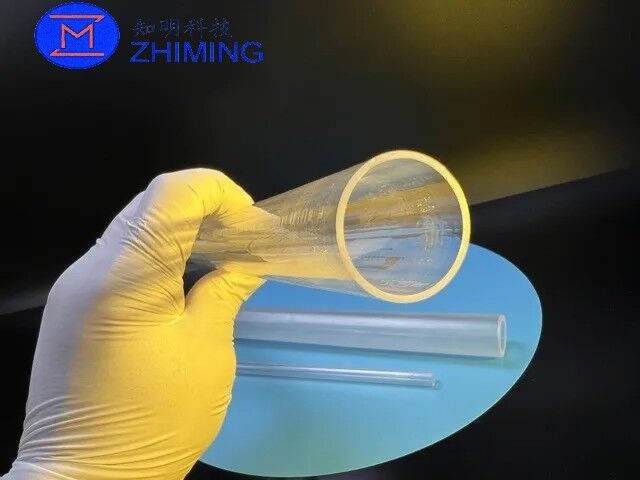

Сапфировая трубка: возможность прецизионной вторичной обработки, высокое пропускание в широком спектральном диапазоне

Обзор продукции

    Сапфировые трубки представляют собой трубчатые монокристаллические компоненты, изготовленные из высокочистого синтетического монокристаллического оксида алюминия (α-Al₂O₃). Монокристаллические слитки выращиваются такими методами, как метод Киропулоса и метод Степанова (EFG), а затем проходят многоэтапную обработку, включая прецизионную внутреннюю резку, внутреннее/наружное круглое шлифование и полировку торцов. Они наследуют все превосходные свойства монокристаллических сапфировых материалов, сочетая в себе пять ключевых преимуществ: высокую термостойкость, высокую твердость, высокую коррозионную стойкость, отличную электрическую изоляцию и широкополосное светопропускание. Они способны стабильно функционировать в течение длительного времени в экстремальных рабочих условиях, таких как высокие температуры, высокое давление, сильная коррозия и бомбардировка плазмой, являясь высокотехнологичной альтернативой для модернизации кварцевых трубок, трубок из боросиликатного стекла и обычной керамики. Продукция широко применяется в полупроводниковой промышленности, высокотемпературных производствах, лазерной оптике, химической гидродинамике, научно-исследовательском приборостроении и других областях. Изделия поддерживают индивидуальную кастомизацию по всем габаритным размерам и вторичную прецизионную механическую обработку, точно соответствуя монтажным интерфейсам и технологическим требованиям различного оборудования.

Основные технические характеристики

1. Структура из высокочистого монокристаллического материала

    Монокристаллы выращиваются из высокочистого оксида алюминия чистотой 4N5 (99,995%) и выше с гексагональной кристаллической структурой α-фазы. Вся трубка свободна от границ зерен, пор и сегрегации примесей. Ее кристаллическая целостность и однородность значительно превосходят показатели поликристаллических керамических и стеклянных трубок, обеспечивая долговременную стабильность характеристик в экстремальных рабочих условиях.

2. Сверхвысокая термостойкость и устойчивость к тепловому удару

    Температура плавления материала достигает 2050℃, температура длительной непрерывной эксплуатации — до 1600℃, а кратковременная термостойкость составляет 1900℃. Коэффициент теплового расширения составляет всего 5,8×10⁻⁶/℃, что намного ниже, чем у обычного стекла, и позволяет выдерживать резкие тепловые удары без растрескивания. Материал подходит для высокотемпературных термических процессов, таких как работа в трубчатых печах, высокотемпературное спекание и плазменные реакции.

3. Сверхвысокая механическая прочность и износостойкость

    При твердости по шкале Мооса 9, уступающей только алмазу, предел прочности на изгиб составляет около 400 МПа, а предел прочности на сжатие — около 2000 МПа. Стенка трубки обладает высокой механической жесткостью, стойкостью к износу и царапинам, способна выдерживать воздействие потоков жидкостей под высоким давлением и эрозию от высокоскоростных воздушных потоков. В процессе длительной эксплуатации на ней практически не образуются царапины и следы износа, а срок ее службы в несколько раз превышает срок службы кварцевых трубок.

4. Высокая химическая инертность и коррозионная стойкость

    При комнатной температуре материал практически нерастворим во всех сильных кислотах, щелочах и органических растворителях и лишь медленно поддается травлению плавиковой и горячей фосфорной кислотами. Он способен выдерживать жесткие технологические условия, такие как плазменное травление и осаждение из паровой фазы в полупроводниковом производстве, не выделяя микрочастиц и не подвергаясь старению, что гарантирует чистоту процесса и высокий выход годной продукции.

5. Превосходная электрическая изоляция и диэлектрические свойства

    Обладая удельным электрическим сопротивлением при комнатной температуре более 10¹⁴ Ω·см, он отличается превосходной электрической изоляцией, стабильной диэлектрической проницаемостью и ультранизкими диэлектрическими потерями. Он обеспечивает надежную электрическую изоляцию в условиях высокого напряжения и высокой частоты без утечек тока, искрения и помех сигнала, благодаря чему подходит для применения в радиочастотной плазме, высоковольтном оборудовании, СВЧ-устройствах и других областях.

6. Широкополосные оптические характеристики с высоким пропусканием

    Обладает высоким коэффициентом пропускания света в широком диапазоне от ультрафиолета (190 нм) до среднего инфракрасного диапазона (4,5μм), при этом пропускание видимого света может достигать более 85%. Трубки оптического качества могут иметь зеркальную полировку как внутренних, так и наружных стенок, а эффективность светопропускания может быть дополнительно увеличена за счет просветляющих покрытий. Они подходят для таких оптических применений, как резонаторы лазеров, проточные кюветы оптического контроля и ультрафиолетовые реакционные устройства.

7. Полная кастомизация параметров и возможности прецизионной механической обработки

    Поддерживается индивидуальная настройка всех габаритов: наружного диаметра, внутреннего диаметра, толщины стенки и длины. Возможно изготовление различных конструкций, таких как прямые трубки, ступенчатые, переходные, с канавками и с фланцами. Дополнительная вторичная обработка, включая зеркальную полировку торцов, тонкое круглое шлифование внутренней/внешней поверхности, снятие фасок, прецизионное сверление и нанесение рисунка на поверхность, позволяет точно соответствовать требованиям к монтажу оборудования.

8. Герметичный монтаж и совместимость с системами

    Возможно выполнение высокоточной герметичной сборки сапфировых трубок с металлическими корпусами и керамическими основаниями. Доступны вспомогательные компоненты, такие как нестандартные фланцы, герметизирующие интерфейсы и позиционирующие элементы. Готовые изделия могут напрямую подключаться к трубопроводным системам оборудования с обеспечением надежной герметичности, отвечая требованиям вакуумной плотности для условий высокого вакуума, высокого давления и подачи газов высокой чистоты.

Стандартные технические характеристики

Типичные области применения

1. Полупроводниковая промышленность: трубки генераторов плазмы, футеровочные трубки реакционных камер, трубки подачи технологических газов, защитные трубки оборудования для травления, технологические трубопроводы для процессов очистки полупроводников
2. Высокотемпературное промышленное производство: вкладыши трубчатых печей, защитные трубки для высокотемпературного спекания, защитные гильзы термопар, трубки печей для выращивания монокристаллов, высокотемпературные смотровые трубки в металлургии
3. Лазерная оптика: трубки резонаторов твердотельных лазеров, защитные трубки импульсных ламп накачки, проточные кюветы оптического контроля, трубки с оптическими окнами УФ/ИК-диапазона, кюветы для образцов спектрометров
4. Химическая промышленность и гидродинамика: трубки для транспортировки высокоагрессивных жидкостей, химические реакционные трубки, трубопроводы для сред высокой чистоты, смотровые трубки для жидкостей под высоким давлением
5. Научные исследования и медицина: лабораторные высокотемпературные реакционные трубки, биомедицинские смотровые трубки, трубки для корпусирования МЭМС-устройств, трубки смотровых окон детекторов ядерного излучения

Контроль качества

    Создана комплексная система контроля качества полупроводникового уровня на всех этапах производства. Каждая сапфировая трубка проходит строгий многомерный контроль, и к ней может быть предоставлен полный паспорт качества (сертификат анализа COA). Основные контролируемые параметры включают: проверку точности размеров внутреннего/наружного диаметров и толщины стенки, калибровку соосности и прямолинейности, сплошной визуальный контроль дефектов по всей длине трубки (царапины, сколы кромок, пузыри, примеси), контроль шероховатости и чистоты обработки поверхности, испытания на устойчивость к давлению и воздухонепроницаемость, выборочный контроль оптического пропускания, проверку чистоты и беспылевой упаковки, что гарантирует точные параметры изделия и стабильные эксплуатационные характеристики для удовлетворения с

трогих требований передовых промышленных и научно-исследовательских сфер применения.
