Сапфировая подложка: высокая твердость, отличная электроизоляция, хорошая теплопроводность

Наименование марки:	ZMSH

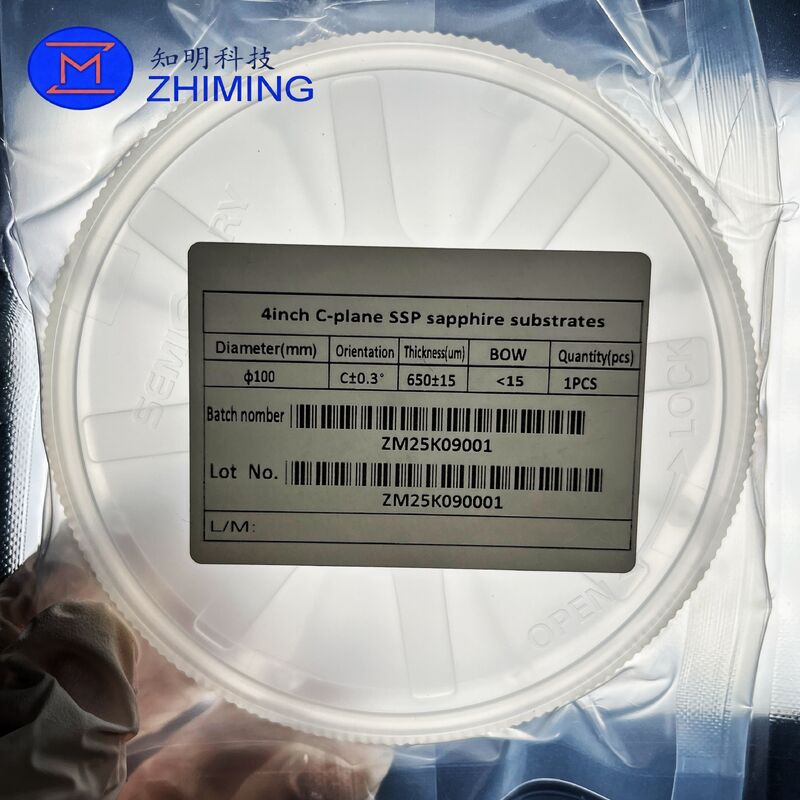

Номер модели:	4-дюймовые сапфировые подложки C-plan SSP
MOQ:	25
Цена:	Fluctuates with market
Время доставки:	4-9 недели
Условия оплаты:	Т/Т

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Кристаллическая ориентация:

C-плоскость / A / R / M

Диаметр:

2/4/6 дюйма

Толщина:

650±15 мкм

Метод выращивания кристаллов:

Кентукки / EFG / Чехия

Поверхность:

Полированный или в соответствии с применением

Тип полировки:

SSP / DSP

Характер продукции

Информация о сапфировых подложках

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.Сапфировые подложки являются критически важными базовыми материалами для светодиодов и устройств на основе GaN. Несмотря на относительно ограниченный размер рынка (примерно 833 миллиона долларов США по всему миру к 2031 году), они лежат в основе последующих применений стоимостью в триллионы долларов, имея стратегическое и новаторское значение. Сапфировая подложка: высокая твердость, отличная электроизоляция, хорошая теплопроводность

Верхний сегмент: высокочистый оксид алюминия (в основном 4N5 и выше), оборудование для выращивания кристаллов (например, печи Киропулоса) и термополя из вольфрама и молибдена. Некоторые высококачественные сырьевые материалы и основное оборудование по-прежнему частично зависят от импорта.

Средний сегмент: выращивание сапфировых кристаллов → извлечение сердцевины → нарезка → шлифовка → полировка → подложка с узорчатым сапфиром (PSS). Этот сегмент отличается самыми высокими техническими барьерами и добавленной стоимостью.

Нижний сегмент: светодиодные чипы (составляют более 80% потребления), потребительская электроника (защитные стекла, компоненты камер), полупроводники третьего поколения (силовые/РЧ устройства на основе GaN), оптические окна и т. д. Применение в нижнем сегменте расширяется от традиционных светодиодов к диверсифицированным областям.

Сапфировые подложки SSP диаметром 4 дюйма с C-плоскостью представляют собой монокристаллические пластины оксида алюминия (Al₂O₃) с кристаллографической ориентацией (0001), производимые в основном методами выращивания кристаллов Киропулоса (KY), HEM или EFG. SSP означает одностороннюю полировку: передняя поверхность, готовая к эпитаксии, подвергается сверхточной полировке для достижения сверхнизкой шероховатости поверхности, в то время как задняя сторона остается тонко шлифованной.

Ключевые особенности

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.Высокочистый монокристаллический сапфировый материал

Наши сапфировые подложки изготавливаются из высокочистого синтетического монокристаллического оксида алюминия (Al₂O₃) ссверхвысокой чистотой 4N5/5N, специально разработанного для высокостандартных оптоэлектронных и полупроводниковых производственных сред. Материал обладает превосходной термической стабильностью, химической инертностью, стойкостью к плазменной коррозии и выдающейся механической жесткостью, сохраняя стабильные физические и оптические характеристики при высокотемпературной эпитаксии, вакуумной обработке и в жестких условиях химических процессов.

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.Множество вариантов кристаллографической ориентации для различных устройств

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.Сапфировые подложки доступны с основными кристаллическими ориентациями для соответствия различным требованиям к полупроводниковым и оптоэлектронным устройствам. Подложки с C-плоскостью оптимизированы для эпитаксии GaN и массового производства светодиодов; подложки с R-плоскостью поддерживают РЧ устройства SOS (кремний на сапфире) и высокоскоростные микроэлектронные устройства; варианты с A-плоскостью и M-плоскостью предназначены для безполярных/полуполярных устройств GaN и специальных лазерных компонентов. Доступны пользовательские спецификации с отклонением от оси для улучшения качества эпитаксиального роста и выхода годных устройств.

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.Сверхточная полировка и плоскостность

Доступныв исполнениях SSP (односторонняя полировка) и DSP (двусторонняя полировка) для различных сценариев обработки. Полированные поверхности, готовые к эпитаксии, достигают сверхнизкой шероховатости поверхности Ra< 0,3 нм, при строго контролируемых значениях TTV, BOW и WARP. Сверхгладкая поверхность без дефектов идеально соответствует стандартам эпитаксиального роста MOCVD, обеспечивая равномерное осаждение слоя GaN и высокую стабильность характеристик чипа.

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.Превосходные электрические и оптические свойства

Сапфировые подложки обеспечивают превосходную электрическую изоляцию и низкие диэлектрическиеческиеческиеческие потери, эффективно изолируя помехи цепи для высокочастотных и силовых полупроводниковых устройств. Они обладают сверхширокой спектральной пропускающей способностью в УФ-видимом-ИК диапазоне, низким уровнем газовыделения и стаб

ильными оптическими характеристиками, что делает их идеальными для компонентов оптических окон, прецизионной оптоэлектронной упаковки и

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.

Изготовление прецизионных подложек на заказ

Спецификации подложек могут быть полностью настроены в соответствии с техническими требованиями заказчика, включая:
Диаметр пластины: 2/3/4/6/8/12 дюймов
Стандартная и индивидуальная толщина
Кристаллографическая ориентация и точное отклонение от оси
Режимы полировки SSP / DSP
Шероховатость поверхности и допуск плоскостности
Фаска по краю и обработка края
Функциональное паттернирование поверхности (PSS/NPSS)

Класс чистоты и процесс прецизионной очистки

Функциональная обработка и дополнительные услуги с добавленной стоимостью

Помимо стандартных чистых сапфировых подложек, мы предлагаем комплексную индивидуальную функциональную обработку для поддержки разнообразных применений заказчиков. Доступные услуги включают:
Изготовление подложек с паттернами PSS / NPSS
Полное/краевое/кольцевое/рамное/локализованное металлирование (покрытие Au/Ti/Cr/Ni)
Нарезка сверхтонких пластин и обработка для снятия напряжений
Высокоточная резка, сверление и формовка
Индивидуальная обработка поверхности (полировка/шлифовка/пескоструйная обработка)

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.

Индивидуальные решения для замены и подложки OEM-качества

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.

Типичные области применения

Сапфировые подложки являются основными базовыми материалами, широко используемыми в оптоэлектронной и полупроводниковой промышленности, применимыми для следующих устройств и производственных процессов:
Эпитаксия и производство чипов светодиодов синего/зеленого/ультрафиолетового диапазона
Производство высококачественных дисплейных устройств Mini LED / Micro LED
Силовые полупроводниковые и РЧ-коммуникационные устройства на основе GaN
Высокочастотные интегральные схемы SOS (кремний на сапфире)
Автомобильное освещение, бортовые оптоэлектронные компоненты
Оптические окна AR/VR и прецизионные оптические компоненты
Датчики MEMS и носители микрофлюидных чипов
Высокоточные оптические окна и компоненты инфракрасного излучения
Полупроводниковое вакуумное оборудование и изоляционные детали с низким газовыделением

Упаковка мощных оптоэлектронных устройств и подложки для управления тепловым режимом

Сапфировые подложки коммерчески массово производятся для основных оптоэлектронных и полупроводниковых сценариев, отличаясь стабильной партионной согласованностью, низким уровнем дефектов и отличной совместимостью с технологическими процессами.

Спецификации продукта	Наименование
Спецификация	Продукт
Сапфировая подложка / пластина	Материал
Синтетический сапфир / монокристалл Al₂O₃	Метод роста
Киропулос / Формование пленки по краю (EFG)	Кристаллическая структура
Гексагональная (α-Al₂O₃)	Диаметр
2" / 3" / 4" / 6" / 8" или на заказ	Толщина
На заказ (например, 430 мкм – 1000 мкм)	Ориентация
c-плоскость (0001) / a-плоскость (11-20) / r-плоскость (1-102) / m-плоскость (10-10)	Обработка поверхности
SSP (односторонняя полировка) / DSP (двусторонняя полировка) / Шлифованная / Шлифованная	Качество поверхности
Царапины-ямки по MIL-PRF-13830B (например, 40/20, 20/10)	TTV (общий допуск по толщине)
≤ 5 мкм (или по требованию заказчика)	Изгиб / коробление
≤ 10 мкм (или по требованию заказчика)	Шероховатость (Ra)
Полированная: ≤ 0,2 нм / Шлифованная: ≤ 0,5 мкм	Тип края
С основным шлицем / Без шлифа (полный круг)	Длина шлифа
На заказ (по стандарту SEMI или чертежу заказчика)	Профиль края
Фаска / скругление по требованию	Легирование / чистота
Высокая чистота (≥ 99,99% Al₂O₃)	Покрытие
Без покрытия / AR-покрытие / ITO-покрытие / Металлическое покрытие доступны	Применение

Светодиод / Полупроводник / Оптика / РЧ и СВЧ / Часы / Потребительская электроника

Почему выбирают сапфировые подложки для полупроводниковых и оптоэлектронных применений?

Сапфировые подложки являются основными базовыми материалами, широко применяемыми в полупроводниковой эпитаксии, производстве оптоэлектронных устройств и системах микроэлектронной обработки. Служа носителем для эпитаксиального роста GaN, ZnO и других эпитаксиальных слоев, они работают в экстремальных производственных условиях, характеризующихся высокой температурой, сильной плазменной эрозией, химической коррозией и высокочастотными электромагнитными полями.

По сравнению с традиционными кремниевыми, кварцевыми и обычными керамическими подложками, высокочистые монокристаллические сапфировые подложки обладают превосходными комплексными физическими и химическими свойствами, что делает их незаменимыми для высококачественных полупроводниковых и оптоэлектронных процессов. Ключевые преимущества включают:Экстремальная высокотемпературная стабильность
: Обладая температурой плавления до 2050°C, они сохраняют стабильную кристаллическую структуру и точность размеров при длительных высокотемпературных процессах эпитаксии и отжига, эффективно избегая деформации подложки и отказа устройства.Сверхвысокая механическая жесткость и твердость
: Обладая твердостью по Моосу 9, уступая только алмазу, они обеспечивают превосходную износостойкость и структурную стабильность, сопротивляясь механическим повреждениям и короблениям при прецизионной резке, травлении и росте тонких пленок.Превосходная химическая инертность
: Они устойчивы к коррозии различными кислотными, щелочными и реактивными технологическими газами, используемыми в полупроводниковом производстве, без химических реакций или ухудшения поверхности, обеспечивая сверхчистые условия процесса.Отличная стойкость к плазме и излучению
: Они выдерживают длительное плазменное воздействие и ультрафиолетовое излучение в процессах осаждения тонких пленок и травления, с низким уровнем повреждения поверхности и стабильной производительностью.Изолирующие и диэлектрические свойства
: Обладая высоким удельным сопротивлением и низкими диэлектрическими потерями, они обеспечивают надежную электрическую изоляцию для высокочастотных и мощных оптоэлектронных устройств, эффективно снижая помехи сигнала.Высокая оптическая пропускающая способность
: Обеспечивают превосходное пропускание света в ультрафиолетовом, видимом и инфракрасном диапазонах, идеально подходя для изготовления светоизлучающих и фотодетекторных устройств.Долговечность в процессе эксплуатации

: Они сохраняют стабильную плоскостность поверхности и качество кристалла в повторяющихся и строгих процессах полупроводникового производства, значительно снижая частоту замены подложек и производственные затраты.

По вышеуказанным причинам сапфировые подложки стали предпочтительным основным материалом для эпитаксиальных пластин светодиодов, силовых полупроводниковых устройств, СВЧ-радиочастотных устройств и других основных полупроводниковых компонентов.

Изготовление сапфировых подложек на заказ

Мы специализируемся на изготовлении стандартных и индивидуальных сапфировых подложек для полупроводникового и оптоэлектронного оборудования, уделяя особое внимание высокоточным индивидуальным решениям для промышленного производства и лабораторных исследований. Мы преодолеваем ограничения фиксированных стандартных спецификаций и изготавливаем подложки полностью в соответствии с фактическими параметрами технологического процесса заказчика, требованиями к подбору оборудования и стандартами проектирования устройств.

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.

Основные параметры сапфировой подложки
Диаметр пластины (2/4/6/8 дюймов и специальные размеры на заказ)
Толщина подложки
Кристаллографическая ориентация (C-плоскость, A-плоскость, R-плоскость, M-плоскость и специальные кристаллические плоскости на заказ)
Спецификации формы края и фаски
Дизайн положения плоского участка/выреза
Шероховатость поверхности и плоскостность
Требования к двусторонней/односторонней полировке

Да. Все ключевые параметры, включая размер подложки, толщину, кристаллографическую ориентацию, обработку края, шероховатость поверхности, плоскостность и степень полировки, могут быть полностью настроены в соответствии с требованиями технологического процесса заказчика для удовлетворения индивидуальных потребностей в исследованиях и разработках и производстве.

Соответствующие конструктивные элементы
Индивидуальная настройка размера крепления подложки
Обработка установочных отверстий и пазов
Металлическая опорная база и конструкция втулки
Спецификации интерфейса монтажа и крепления

Интегрированная сборка подложки и вспомогательных частей

Мы можем поставлять готовые интегрированные компоненты, собранные с сапфировыми подложками и соответствующими металлическими/керамическими частями, для удовлетворения потребностей заказчиков в прямой установке и использовании.

Сервис замены и обратного инжиниринга

Для снятых с производства сапфировых подложек, труднодоступных оригинальных деталей и нестандартных подложек на заказ для специального полупроводникового оборудования мы предоставляем профессиональные услуги по обратному инжинирингу и замене. Заказчики могут предоставить следующую информацию для оценки и расчета стоимости:
Номер детали оригинального оборудования
Подробные технические чертежи и спецификации параметров
Четкие фотографии продукта и физические образцы (новые/использованные)
Ключевые данные о размерах и кристаллических параметрах
Информация о модели поддерживающего оборудования и партии

Конкретные сценарии применения и параметры производственной среды

Наша профессиональная команда инженеров проведет комплексную оценку структуры подложки, характеристик кристалла, сложности обработки и производственной осуществимости перед официальным расчетом стоимости. Все изготовленные на заказ подложки для замены будут оптимизированы для совместимости с технологическим процессом. Окончательная производительность соответствия будет подтверждена в соответствии с фактической конфигурацией оборудования заказчика и стандартами производственного процесса, чтобы обеспечить нулевую разницу в эффекте использования.

Контроль качества

Мы осуществляем прецизионный контроль качества всего производственного цикла всех сапфировых подложек и можем предоставить целевые пункты контроля и полные отчеты об испытаниях в соответствии с требованиями проекта заказчика и отраслевыми стандартами. Основные пункты контроля включают:
Полный контроль точности размеров (диаметр, толщина, калибровка допусков)
Определение точности кристаллографической ориентации
Тестирование плоскостности поверхности, коробления и шероховатости
Визуальный контроль дефектов (царапины, ямки, трещины, включения)
Определение чистоты и поверхностного напряжения
Контроль точности сборки и допусков соответствия

Профессиональный контроль упаковки против столкновений и пыли

Официальные отчеты об инспекции с полными данными испытаний могут быть предоставлены для поддержки проверки входящих материалов заказчиком и отслеживания качества производства.

Какую информацию следует предоставить для получения предложения?

Для обеспечения точного расчета стоимости и сокращения цикла поставки, пожалуйста, предоставьте следующую подробную информацию при консультации:
Полные технические чертежи продукта и листы параметров
Требования к диаметру, толщине и допускам подложки
Стандарты кристаллографической ориентации и обработки поверхности
Требования к чистоте поверхности, степени полировки и чистоте
Параметры соответствующих вспомогательных компонентов (при наличии)
Марка, модель оборудования и условия поддерживающего процесса
Номер детали оригинального OEM (при наличии)
Требуемое количество и потребность в партии
Конкретный технологический процесс и требования к экстремальным условиям Если полные технические чертежи отсутствуют, пожалуйста, предоставьте четкие фотографии высокого разрешения и

физические образцы подложки для проведения нашей командой тестирования параметров и оценки схемы.

Для чего в основном используются сапфировые подложки?

Можете ли вы предоставить индивидуальные сборки подложек?

Можете ли вы производить подложки для замены старого и специального оборудования?

Могут ли быть настроены все основные параметры сапфировых подложек?

Поддерживаете ли вы заказы на малые партии и прототипы?

Да. Мы полностью поддерживаем разработку прототипов, мелкосерийные лабораторные испытания, замену для обслуживания оборудования и заказы на массовое производство. Мы оценим производственную схему и стоимость в зависимости от индивидуальных параметров и сложности обработки.
