Изготовленная на заказ кварцевая теплоизоляционная пластина для систем фотоэлектрических печей

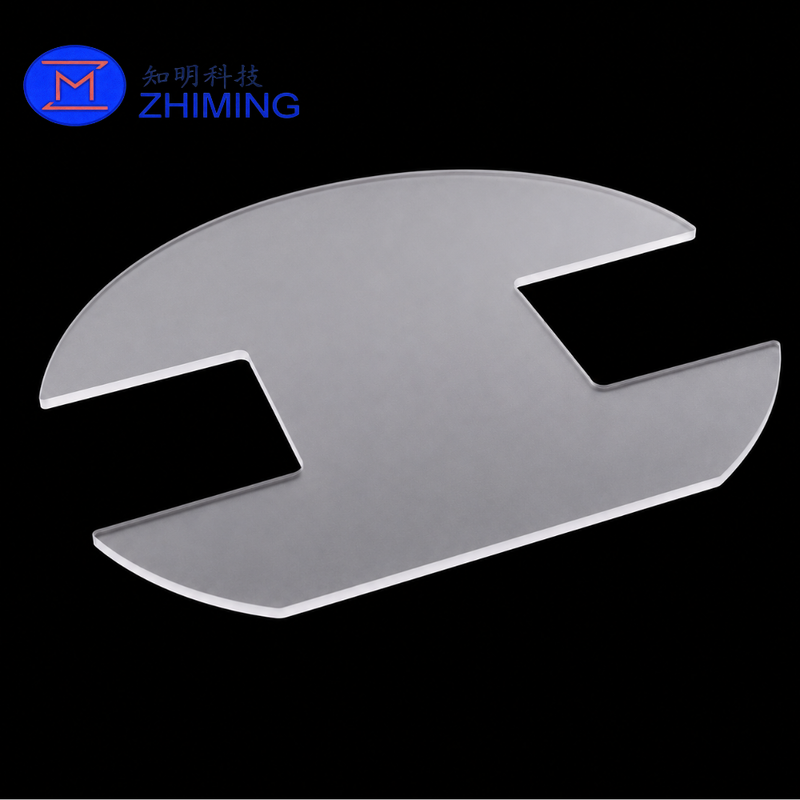

Кварцевая теплоизоляционная пластина, также известная как кварцевая теплоизоляционная пластина или тепловой экран кварцевой печи, устанавливается вокруг входа или выхода фотоэлектрической или полупроводниковой печи.

Несколько кварцевых пластин обычно располагаются через определенные промежутки с использованием соответствующего кварцевого держателя с прорезями. Вместе они образуют многослойный тепловой барьер, который помогает контролировать лучистую передачу тепла, уменьшать потери тепла вокруг отверстия печи, стабилизировать локальную тепловую среду и защищать окружающие компоненты печи.

Изготовленная из плавленого кварца высокой чистоты или непрозрачного плавленого кварца, пластина обладает низким тепловым расширением, хорошей термостойкостью, совместимостью с высокими температурами и низким потенциалом загрязнения. Возможна индивидуальная обработка круглых пластин, прямоугольных пластин, центральных отверстий, пазов, выемок, позиционирующих отверстий и специальных монтажных профилей.

Ключевые особенности

Кварцевый материал высокой чистоты

Плавленый кварц высокой чистоты помогает снизить риск металлического загрязнения в фотоэлектрических и полупроводниковых средах термической обработки.

Низкое тепловое расширение

Плавленый кварц имеет очень низкий коэффициент теплового расширения, что помогает пластине сохранять стабильность размеров во время циклов нагрева и охлаждения.

Многослойная конструкция с термобарьером

Когда несколько пластин установлены с контролируемым интервалом, сборка помогает ограничить лучистую и конвективную передачу тепла вокруг отверстия трубы печи.

Устойчивость к тепловому удару

Плавленый кварц хорошо работает при изменении температуры, если пластина правильно спроектирована, установлена, нагрета и охлаждена.

Прецизионная обработка

Доступны резка, сверление, шлифовка, прорезание пазов и обработка кромок с ЧПУ для обеспечения совместимости с трубой печи, держателем и окружающим узлом.

Пользовательская геометрия

Диаметр, толщина пластины, отверстия, насечки, особенности крепления и состояние поверхности могут быть изготовлены по чертежам или образцам.

Технические характеристики продукта

Спецификация Ø420 × 5 мм является эталонным размером для представленного продукта. Все размеры могут быть настроены.

Как работает кварцевая изоляционная пластина

Кварцевая пластина обычно используется как часть многослойной изоляционной сборки, а не как отдельный изоляционный материал.

Несколько пластин помещаются в щелевой кварцевый держатель с контролируемым воздушным зазором между соседними пластинами. Эта структура помогает:

• Уменьшите прямую лучистую теплопередачу
• Ограничить потери тепла вокруг отверстия печи.
• Защитите близлежащие уплотнения и механические компоненты.
• Уменьшите тепловое воздействие за пределами топочной трубы.
• Поддерживайте постоянное позиционирование пластины
• Повышение стабильности входного узла печи.
• Упрощение проверки и замены во время технического обслуживания.

Фактические тепловые характеристики зависят от количества пластин, расстояния между ними, состояния поверхности, температуры печи, потока воздуха, толщины пластин и положения установки.

Варианты материалов

Прозрачный плавленый кварц

Подходит, когда требуется высокая чистота, визуальное наблюдение или контролируемая инфракрасная передача.

Непрозрачный плавленый кварц

Содержит контролируемую микроструктуру, которая увеличивает светорассеяние и уменьшает прямую передачу лучистого тепла. Его часто выбирают для применения в качестве теплозащитного экрана и термобарьера печей.

Матовый или молотый кварц

Грунтованная или матовая поверхность может увеличить светорассеяние и может быть выбрана в соответствии с требованиями теплового проектирования и установки.

Наиболее подходящую марку кварца следует выбирать в зависимости от требуемой чистоты, термических свойств, механических условий и атмосферы печи.

Преимущества продукта

• Подходит для высокотемпературных печных агрегатов.
• Низкий коэффициент теплового расширения
• Хорошая устойчивость к термоциклированию
• Низкий потенциал металлических загрязнений
• Прецизионные размеры
• Нестандартные проемы, пазы и профили кромок
• Совместим с кварцевыми держателями с прорезями.
• Легко проверить и заменить
• Подходит для чистых производственных помещений.
• Доступно прототипное и серийное производство.
• Возможна поставка соответствующих держателей.
• Для хрупких компонентов доступна индивидуальная упаковка

Типичные применения

• Фотоэлектрические диффузионные печи
• Оборудование для производства солнечных батарей
• Изоляция входа и выхода трубы печи
• Диффузионные печи для полупроводников
• Печи для окисления полупроводников
• LPCVD и термическое оборудование
• Кварцевые печные агрегаты
• Высокотемпературные реакционные системы
• Лабораторные трубчатые печи
• Промышленное термообрабатывающее оборудование
• Изготовленные на заказ кварцевые термобарьеры

Индивидуальные варианты дизайна

Мы можем изготовить кварцевые изоляционные плиты с:

• Индивидуальные внешние диаметры
• Разная толщина пластин
• Центральные отверстия или большие отверстия
• Краевые выемки и пазы для позиционирования
• Монтажные или выравнивающие отверстия
• Ступенчатые или встраиваемые профили
• Шлифованные или полированные поверхности
• Скошенные или закругленные края
• Индивидуальная плоскостность и допуски
• Прозрачный, непрозрачный или матовый кварц.
• Подходящие многощелевые кварцевые держатели
• Полные сборки пластин и держателей

Производство запасных частей может быть основано на техническом чертеже, файле САПР, физическом образце или измеренных размерах оборудования.

Производственный процесс

Типичный производственный процесс включает в себя:

1. Кварцевый материал и выбор марки
2. Резка необработанных пластин
3. Обработка профиля на станке с ЧПУ
4. Обработка отверстий, пазов и вырезов
5. Шлифовка или полировка поверхности
6. Обработка и обработка кромок
7. Лечение стресса при необходимости
8. Точная очистка
9. Проверка размеров
10. Визуальный осмотр
11. Защитная упаковка

Производственный процесс регулируется в зависимости от диаметра пластины, толщины, геометрии отверстия, требований к поверхности и количества заказа.

Проверка качества

Каждую кварцевую теплоизоляционную плиту можно проверить на наличие:

• Внешний диаметр или габаритные размеры
• Толщина пластины
• Размеры проема и выреза
• Положения отверстий и пазов
• Плоскостность
• Параллелизм
• Состояние поверхности
• Качество кромки
• Сколы и трещины
• Царапины и дефекты механической обработки
• Внешний вид материала
• Чистота
• Подходит для соответствующего держателя

Отчеты о проверке могут быть предоставлены в соответствии с согласованными техническими требованиями.

Информация, необходимая для предложения

Пожалуйста, предоставьте:

1. Форма пластины и габаритные размеры
2. Диаметр пластины, если она круглая
3. Толщина пластины
4. Размеры центрального проема
5. Расположение отверстий, прорезей или выемок
6. Требования к отделке поверхности
7. Требования к обработке кромок
8. Плоскостность и допуски размеров
9. Требования к кварцевому материалу или чистоте
10. Максимальная рабочая температура
11. Условия цикла нагрева и охлаждения
12. Атмосфера печи
13. Требуемое количество
14. Технический чертеж, файл САПР или физический образец

Если пластина будет установлена ​​в существующий кварцевый держатель, пожалуйста, также укажите ширину и глубину паза и необходимый монтажный зазор.

Упаковка

Кварцевые пластины хрупкие и требуют соответствующей защиты в упаковке. Доступные методы упаковки включают в себя:

• Чистая защитная упаковка
• Индивидуальное разделение пластин
• Мягкая пена или амортизация из ЭПЭ.
• Вставки из пенопласта по индивидуальному заказу
• Усиленные экспортные коробки
• Деревянные ящики для больших диаметров или серийных заказов.

Пластины большого диаметра можно разделить по отдельности, чтобы уменьшить контакт, царапины и повреждения кромок во время транспортировки.

Часто задаваемые вопросы

1. Какова функция кварцевой теплоизоляционной плиты?

Используется в составе узла термобарьера возле отверстия топочной трубы. Несколько пластин, установленных с контролируемым расстоянием, помогают ограничить лучистую передачу тепла и защитить близлежащие компоненты печи.

2. Является ли Ø420 × 5 мм единственным доступным размером?

№ Ø420 мм толщиной 5 мм является справочной спецификацией. Диаметр, толщина, отверстия и другие размеры могут быть настроены по индивидуальному заказу.

3. Могут ли поставляться как прозрачные, так и непрозрачные кварцевые материалы?

Да. Доступны варианты прозрачного, непрозрачного, шлифованного и матового кварца. Непрозрачный кварц часто выбирают, когда важным требованием является снижение прямой лучистой теплопередачи.

4. Можно ли изготовить пластину по чертежу или образцу?

Да. Мы поддерживаем производство на основе технических чертежей, файлов САПР, размеров оборудования или физических образцов.

5. Можно ли добавлять специальные отверстия, прорези или вырезы?

Да. Центральные отверстия, установочные отверстия, краевые выемки, монтажные пазы и специальные профили могут быть точно обработаны в соответствии с чертежом.

6. Можно ли поставить подходящие держатели кварцевых пластин?

Да. Мы можем изготовить подходящие кварцевые держатели с несколькими пазами и поставить пластины и держатель в виде полного изоляционного узла печи.

7. Пригодна ли пластина для продолжительной работы при температуре 1100°C?

Плавленый кварц может подойти для этого температурного диапазона, но долгосрочные характеристики зависят от марки кварца, размера пластины, толщины, механической нагрузки, метода монтажа, атмосферы печи и термоциклирования. Перед подтверждением спецификации необходимо просмотреть полные условия эксплуатации.

8. Как следует выбирать толщину пластины?

Толщину следует выбирать в зависимости от диаметра пластины, ширины паза держателя, ориентации установки, механической опоры, температурных условий, требуемого срока службы и допустимой деформации.
