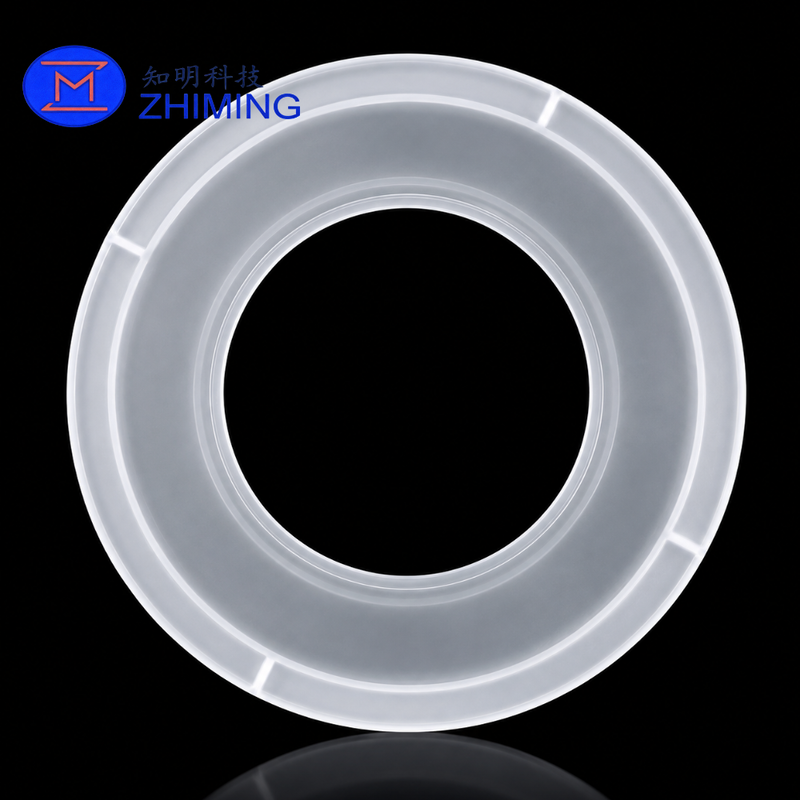

Это кольцо-фиксатор из высокочистого плавленого кварца представляет собой крупный кольцевой компонент, изготовленный для сборки прецизионного оборудования, требующего термической стабильности, электрической изоляции, химической стойкости и низкого уровня загрязнения материала. Продукт характеризуется широким круглым телом, большим открытым центром, приподнятым внутренним ободком, ступенчатым внешним профилем и множеством установочных элементов, распределенных по окружности.

Вместо простого плоского кварцевого кольца компонент содержит несколько механически обработанных уровней, которые могут обеспечивать зазор для установки, механическое позиционирование, разделение компонентов или контролируемую поддержку в узле оборудования. Широкая кольцевая поверхность обеспечивает стабильную площадь контакта, а приподнятая внутренняя секция может помочь с центрированием другой детали или поддержанием определенного зазора вокруг внутренней рабочей зоны.

Внешний край включает несколько механически обработанных прерываний или установочных пазов. Эти структуры могут быть спроектированы для соответствия соответствующим крепежным элементам, предотвращения вращения, установки ориентации сборки или обеспечения зазора для соседних компонентов. Их количество, форма, положение, глубина и ширина могут быть настроены в соответствии с техническим чертежом заказчика.

Это кварцевое кольцо подходит для специализированного полупроводникового оборудования, вакуумных систем, высокотемпературных приборов, лабораторных технологических камер, оптических узлов и других промышленных систем, где обычные металлические или полимерные кольца могут вызывать загрязнение, электропроводность или проблемы с тепловым расширением.

Технические характеристики

Крупногабаритная кольцевая кварцевая конструкция

Продукт имеет большое круглое отверстие в центре, образуя широкое кольцеобразное тело. Эта открытая структура позволяет кольцу охватывать зону процесса, отверстие камеры, трубу, область пластины, нагреватель, оптический путь или другой внутренний компонент оборудования, не блокируя центральную рабочую область.

Его кольцевая форма может быть адаптирована для различных функций, включая:

• Механическая поддержка;
• Удержание компонентов;
• Выравнивание оборудования;
• Термическое разделение;
• Электрическая изоляция;
• Защита рабочей зоны;
• Пространство камеры;
• Периферийное экранирование;
• Монтаж и позиционирование.

Точная роль компонента зависит от его положения при установке и размеров окружающего оборудования. По этой причине окончательное название продукта может варьироваться: кварцевое кольцо-фиксатор, кварцевое опорное кольцо, кварцевое кольцо камеры, кварцевое распорное кольцо или кварцевое фланцевое кольцо.

Ступенчатый внутренний и внешний профиль

Основной особенностью компонента является ступенчатое поперечное сечение. Внутренняя окружность включает приподнятый ободок или плечо, а внешняя секция содержит дополнительные изменения высоты и толщины.

Эта ступенчатая конструкция может обеспечивать:

• Контролируемую монтажную поверхность;
• Интерфейс центрирования;
• Определенный зазор между компонентами;
• Дополнительную толщину конструкции;
• Зазор для уплотнений или окружающих деталей;
• Улучшенную совместимость с существующим профилем камеры;
• Разделение функциональных поверхностей.

Внутренний приподнятый ободок может поставляться с шлифованной, полированной или огневой отделкой в зависимости от того, используется ли он для позиционирования, контакта, визуального доступа или контроля частиц.

Переход между различными уровнями может быть выполнен с прямыми плечами, скругленными углами, фасками или индивидуальными контурами. Острые внутренние углы, как правило, избегаются, где это возможно, поскольку тщательно спроектированные переходы могут снизить концентрацию локальных напряжений в хрупких кварцевых компонентах.

Прецизионные установочные элементы

Несколько равномерно распределенных элементов видны вдоль внешней окружности. Это могут быть мелкие канавки, рельефные участки, установочные вырезы или пазы.

Они могут использоваться для:

• Определения направления установки;
• Соответствия точкам крепления оборудования;
• Предотвращения нежелательного вращения;
• Обеспечения зазора вокруг зажимов;
• Выравнивания кварцевого кольца с другим компонентом;
• Создания опорных точек для проверки сборки.

Установочные элементы полностью настраиваются. Заказчики могут указывать количество пазов, угловое расстояние, размеры, радиус угла и взаимосвязь с другими критическими поверхностями.

Для запасных частей важно проверить угловое положение каждого установочного элемента. Даже если внешний и внутренний диаметры правильные, неправильно расположенные пазы могут помешать установке компонента в оригинальное оборудование.

Варианты материалов из плавленого кварца

Компонент может быть изготовлен из различных марок плавленого кварца или плавленого кремнезема. Выбор материала должен основываться на рабочей среде, а не только на внешнем виде.

Доступные варианты могут включать:

• Общий промышленный плавленый кварц;
• Высокочистый плавленый кварц;
• Кварц полупроводникового класса;
• Синтетический плавленый кремнезем;
• Кварц оптического класса;
• Низкогидроксильный плавленый кремнезем;
• Высокогидроксильный плавленый кремнезем.

Высокочистый кварц обычно выбирается для оборудования, где необходимо контролировать металлические загрязнения, образование частиц и химическую совместимость.

Синтетический плавленый кремнезем может рассматриваться, когда требуется улучшенная оптическая передача или более строгий контроль однородности материала. Соответствующий материал должен выбираться в зависимости от длины волны, температуры, атмосферы, чистоты и требований оборудования.

Термические и химические характеристики

Плавленый кварц имеет низкий коэффициент теплового расширения и может сохранять размерную стабильность при многих повышенных температурах. Это делает его полезным для печных узлов, лабораторных систем нагрева, полупроводниковых инструментов и технологических камер, которые подвергаются многократному нагреву и охлаждению.

Его термические характеристики по-прежнему зависят от нескольких практических факторов:

• Максимальная рабочая температура;
• Скорость нагрева и охлаждения;
• Равномерность температуры;
• Механическое ограничение;
• Размеры кольца;
• Локальное контактное давление;
• Состояние поверхности;
• Существующее внутреннее напряжение.

Неравномерный нагрев или жесткое зажимное крепление могут создавать термические напряжения. Поэтому кольца большого диаметра должны равномерно поддерживаться и не должны вставляться в узлы с недостаточным зазором.

Кварц также обладает стойкостью ко многим технологическим химикатам и кислотам. Однако он не универсально устойчив ко всем химикатам. Плавиковая кислота и некоторые горячие щелочные материалы могут разъедать кварцевые поверхности, поэтому перед использованием необходимо проверить химическую совместимость.

Электрическая изоляция

Плавленый кварц является электроизоляционным материалом. Поэтому кольцо может использоваться в оборудовании, где требуется электрическая изоляция между проводящими компонентами.

Потенциальные области применения включают узлы рядом с:

• Электродами;
• Плазменными источниками;
• Нагревательными элементами;
• Электрическими вводами;
• Датчиками;
• Металлическими компонентами камеры;
• Высоковольтными технологическими зонами.

Широкое кольцевое тело может обеспечивать как механическое разделение, так и электрическую изоляцию, в зависимости от окончательной конфигурации.

Выбор обработки поверхности

Показанный продукт имеет полупрозрачную или матированную кольцевую поверхность в сочетании с более прозрачными полированными краями. Эта смешанная отделка часто создается намеренно в зависимости от функции каждой области.

Доступные варианты обработки поверхности включают:

Шлифованная поверхность

Шлифованная поверхность обеспечивает равномерный матовый вид и обычно используется для неоптических опорных зон.

Полированная поверхность

Полировка может улучшить плоскостность, параллельность и согласованность контакта по сравнению с обычной шлифовкой.

Прозрачная полировка

Полировка может увеличить прозрачность и создать более гладкую поверхность. Она может быть указана для визуального осмотра, оптической передачи, снижения удержания остатков или точных контактных зон.

Огневая полировка

Огневая полировка может сгладить выбранные края и уменьшить острые следы обработки. Обычно она применяется только там, где это соответствует требуемым допускам.

Матированная поверхность

Контролируемая матированная поверхность может использоваться для уменьшения бликов или создания равномерной неоптической поверхности.

Различные виды обработки могут применяться к верхней и нижней поверхностям, внутренней и внешней стенкам, ступеням и установочным пазам.

Параметры индивидуального производства

Это кольцо из плавленого кварца изготавливается по индивидуальным размерам заказчика. Доступные настройки включают:

• Общий внешний диаметр;
• Диаметр центрального отверстия;
• Общая толщина;
• Ширина кольцевого тела;
• Высота внутреннего ободка;
• Ширина внутреннего ободка;
• Размеры внешней ступени;
• Количество установочных пазов;
• Ширина и глубина паза;
• Угловое положение паза;
• Радиус внутреннего и внешнего края;
• Плоскостность поверхности;
• Параллельность поверхности;
• Концентричность внутренней и внешней сторон;
• Круглость;
• Шероховатость поверхности;
• Фаски кромок;
• Марка материала;
• Процедура очистки;
• Метод упаковки.

Полный чертеж должен четко определять опорные поверхности и критические размеры. Когда важны концентричность и положение паза, чертеж должен включать определенную опорную ось.

Производственный процесс

В зависимости от размеров продукта и заготовки из материала производство может включать:

• Подготовка кварцевой заготовки;
• Круговая резка большого диаметра;
• Обработка центрального отверстия;
• Шлифовка внутреннего диаметра;
• Шлифовка внешнего диаметра;
• Шлифовка поверхности;
• Обработка ступеней;
• Обработка пазов и вырезов;
• Фаска кромок;
• Прецизионная полировка;
• Локальная полировка;
• Огневая отделка;
• Очистка;
• Контроль размеров;
• Защитная упаковка.

Крупногабаритные кварцевые компоненты требуют бережного обращения на протяжении всего производственного процесса, поскольку чрезмерное локальное усилие может привести к повреждению края или скрытым трещинам.

Для особо ответственных применений может быть сначала изготовлен прототип для подтверждения соответствия размеров и совместимости при установке.

Потенциальные области применения

Ступенчатое кольцо-фиксатор из плавленого кварца может рассматриваться для:

• Полупроводниковые технологические камеры;
• Оборудование для плазменной обработки;
• Травящие системы;
• Оборудование для осаждения;
• Печные узлы диффузии;
• Окислительное оборудование;
• Инструменты для обработки пластин;
• Высокотемпературные лабораторные системы;
• Вакуумные камеры;
• Кварцевые реакторные узлы;
• Конструкции теплоизоляции;
• Оптическое оборудование;
• Приборы для обработки газов;
• Специализированное исследовательское оборудование;
• Высокочистые промышленные машины.

Оно может функционировать как опорный, удерживающий, выравнивающий, разделяющий, изолирующий или защитный компонент.

Поскольку точное применение не может быть определено только по внешнему виду, перед окончательным производством следует изучить условия эксплуатации и чертежи сборки.

Основные преимущества продукта

Совместимость с индивидуальным оборудованием

Полная геометрия кольца может быть подобрана к существующим размерам оборудования и монтажным интерфейсам.

Низкое тепловое расширение

Плавленый кварц обеспечивает хорошую размерную стабильность при многих процессах нагрева и охлаждения.

Высокая чистота материала

Высокочистые марки помогают снизить риск загрязнения в чувствительных технологических средах.

Интегрированная кольцевая конструкция

Компонент изготавливается как единое кольцо, что исключает соединения между несколькими собранными частями.

Прецизионные установочные элементы

Внешние пазы и ступенчатые поверхности могут помочь контролировать ориентацию и положение при установке.

Множество вариантов обработки поверхности

Шлифованные, полированные, матированные и огневые поверхности могут быть объединены в одном компоненте.

Подходит для мелкосерийной индивидуальной настройки

Прототипы, запасные части и требования к серийному производству могут быть оценены в соответствии с чертежом.

Контроль качества

Проверка может проводиться по утвержденному чертежу. Общие элементы контроля включают:

• Внешний диаметр;
• Внутренний диаметр;
• Общая толщина;
• Высота ступени;
• Ширина ступени;
• Количество пазов;
• Размеры пазов;
• Угловое положение паза;
• Плоскостность;
• Параллельность;
• Круглость;
• Концентричность;
• Шероховатость поверхности;
• Царапины на поверхности;
• Сколы кромок;
• Видимые пузыри;
• Включения;
• Чистота;
• Состояние упаковки.

Методы измерения должны быть согласованы заранее, когда требуются очень жесткие допуски, особенно для больших колец, где температурные условия и условия поддержки могут влиять на результаты измерений.

Варианты очистки и упаковки

Доступные услуги по очистке и упаковке могут включать:

• Стандартная очистка;
• Ультразвуковая очистка;
• Промывка деионизированной водой;
• Высокочистая химическая очистка;
• Обработка в чистых помещениях;
• Индивидуальная защитная обертка;
• Двухслойные герметичные пакеты;
• Пенопластовые опорные элементы;
• Жесткие экспортные ящики.

Продукт следует поддерживать на большой площади во время транспортировки. Следует избегать прямого удара по внешнему краю или внутреннему отверстию.

Требования к коммерческому предложению

Пожалуйста, предоставьте следующую информацию для коммерческого предложения:

1. Внешний диаметр;
2. Диаметр внутреннего отверстия;
3. Общая толщина;
4. Полные размеры ступенчатого поперечного сечения;
5. Количество и положение установочных пазов;
6. Требование к плоскостности;
7. Требование к параллельности;
8. Требование к концентричности;
9. Требования к обработке поверхности;
10. Марка кварцевого материала;
11. Рабочая температура;
12. Воздействие химикатов или технологических газов;
13. Применение оборудования;
14. Требуемое количество;
15. Чертеж или оригинальный образец.

Для запасных частей оборудования предоставление как оригинального чертежа, так и нескольких четких фотографий может снизить риск недопонимания размеров.

Часто задаваемые вопросы

В чем разница между этим кварцевым кольцом и стандартным кварцевым фланцем?

Стандартный кварцевый фланец часто ассоциируется с трубными соединениями, уплотнительными интерфейсами или конструкциями с болтовыми отверстиями. Этот продукт не имеет видимых болтовых отверстий и лучше описывается как кольцо-фиксатор, опорное кольцо, кольцо камеры или позиционирующее кольцо. Он все еще может быть отнесен к категории кварцевых фланцев из-за его крупной ступенчатой кольцевой геометрии.

Можно ли удалить или изменить внутренний приподнятый ободок?

Да. Его диаметр, высота, ширина, радиус угла и обработка поверхности могут быть изменены в соответствии с чертежом оборудования.

Можно ли просверлить дополнительные отверстия в кольце?

Отверстия, пазы, рельефные участки и установочные элементы могут быть оценены. Возможность выполнения зависит от их размеров, расположения, расстояния от края, толщины кольца и требуемой прочности.
