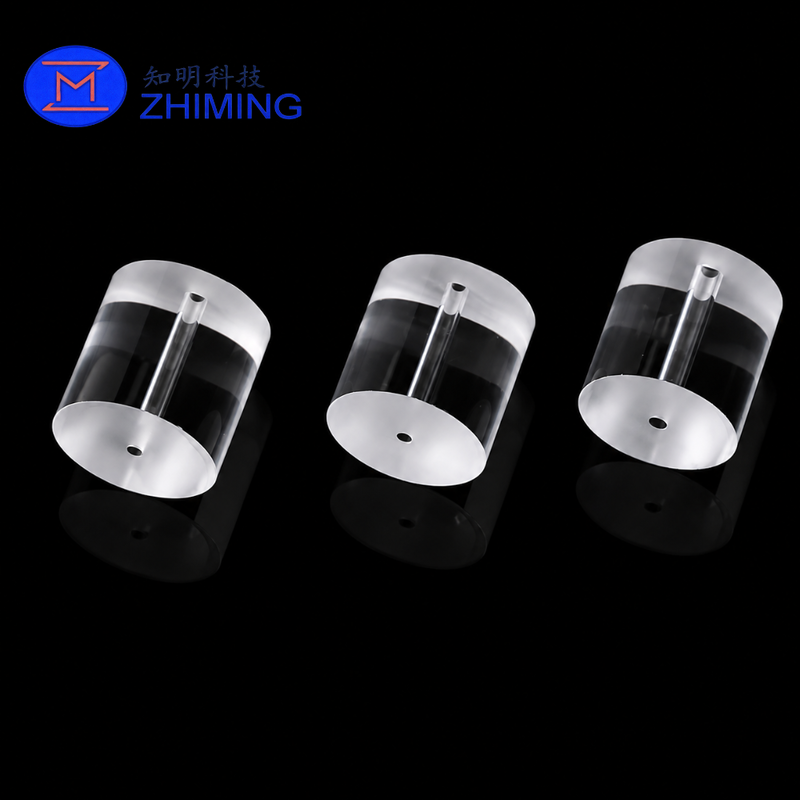

Эта специальная толстостенная кварцевая трубка представляет собой компактный, точно изготовленный сплавленный кварцевый компонент с коротким цилиндрическим телом и прямым осевым отверстием, проходящим через продукт.Его структура отличается от обычных длинных кварцевых трубКомпонент имеет относительно большой наружный диаметр, короткую общую длину, толстую прозрачную стенку и две плоские круговые конечные поверхности.

Продукт содержит одно непрерывное отверстие. У него нет отдельного бокового капилляра.Внутренняя стенка осевого отверстия может выглядеть как дополнительная трубка, если смотреть с определенных углов.На самом деле, видимая внутренняя структура принадлежит однопроходному отверстию.

В зависимости от назначения, этот продукт также может быть описан как кварцевый рукав, кварцевый корпус, кварцевый распределитель, короткий кварцевый цилиндр или точно расплавленная трубка из кремния.внутренний диаметр, длина, состояние поверхности и допустимые размеры могут быть изготовлены в соответствии с чертежами заказчика.

Короткий и толстый цилиндрический дизайн

Наиболее отличительной характеристикой этого компонента является его компактная цилиндрическая форма.Эта конструкция обеспечивает достаточное количество кварцевого материала вокруг отверстия и дает компоненту стабильную структуру во время обработки, очистка, обработка и установка.

Краткая цилиндрическая форма особенно подходит для сборов, где установка пространства ограничена.карбид кремния, стекла или других кварцевых компонентов.

Возможные функции включают:

• позиционирование и расстояние между ними;
• Электрическая изоляция;
• Термоизоляция;
• Защита от проволоки или стержня;
• установка датчиков;
• Газовое или жидкое руководство;
• изоляция электродов;
• Механическое выравнивание;
• Сборка высокочистого оборудования.

Окончательная функция зависит от размеров, рабочей среды, метода сборки и требований процесса.

Точность осевой через сверление

В продольном направлении через корпус кварца проходит прямое отверстие, которое может быть использовано для вставки стержня, провода, электрода, термопары, датчика, оптического волокна или небольшой трубы.Он также может служить проходом для газа или жидкости в индивидуальном лабораторном и промышленном оборудовании..

Внутренний диаметр может быть настроен в соответствии с требуемым пробелом или пропускной способностью сборки.и концентричность также можно контролировать согласно техническому чертежу.

Для приложений, требующих точной выравнивания, важно соотношение между внутренним отверстием и внешней цилиндрической поверхностью.Контролируемая концентричность помогает вставленный компонент оставаться правильно расположенным внутри кварцевого рукава.

Доступные условия отверстия могут включать стандартные обработанные, измельченные, очищенные или обжаренные поверхности.и выбранный процесс производства.

Высокочистый расплавленный кварцевый материал

Трубка может быть изготовлена из расплавленного кварца или расплавленного кремния, выбранного в соответствии с применением.и лабораторного оборудования из-за его сочетания тепловых, электрические, химические и оптические свойства.

Ключевые характеристики материала включают:

• Низкий коэффициент теплового расширения;
• Хорошая термостойкость;
• Высокая электрическая изоляция;
• Малый потенциал загрязнения;
• Хорошая химическая устойчивость;
• Прозрачный внешний вид;
• способность к высокой температуре;
• Хорошая размерная стабильность в контролируемых условиях.

Стандартный промышленный расплавленный кварц, высокочистый кварц и отдельные разновидности расплавленного кремния могут быть доступны.передача длины волны, тепловой цикл, атмосфера процесса и химическое воздействие.

Специализированная обработка конечных сторон

Оба конца трубы сформированы как плоские круговые поверхности.оптическое наблюдение, или уплотнительный контакт.

Доступные конечные методы обработки могут включать:

• Точный грунт;
• Прекрасно забито;
• Прозрачно полированные;
• Мороженные;
• огнеочищенные;
• Разделенные;
• Край закруглен.

Плоскость и параллельность могут контролироваться, когда часть должна стоять прямо, вписываться между другими компонентами или поддерживать точное осевое выравнивание.

При повторной обработке ребра рекомендуется использовать растянутые или закругленные края, которые позволяют уменьшить вероятность осколков при очистке, сборке, упаковке и транспортировке.

Варианты производства по заказу

Этот продукт обычно производится в соответствии с конкретными требованиями проекта, а не поставляется в виде фиксированного стандартного изделия.

Параметры, которые можно настроить, включают:

Для небольших внутренних отверстий, толстых стен или требований к узкой концентричности необходимо оценить возможность изготовления до производства.

Производственные мощности

В зависимости от требуемых размеров и количества заказов, компонент может быть изготовлен из толстостенной кварцевой трубы или обработан из твердого цилиндра кварца.

Доступные возможности обработки могут включать:

• Прецизионная резка;
• бурение кварца;
• Обработка внутренних отверстий;
• шлифовка внешнего диаметра;
• шлифование конечной поверхности;
• Лапирование;
• оптическая полировка;
• огневой полировки;
• Разветвление краев;
• Ультразвуковая очистка;
• очистка высокой чистоты;
• Специализированная защитная упаковка.

Прототипные количества могут быть произведены для проверки размеров и сборки перед производством партии.

Типичные применения

Эта короткая толстая кварцевая трубка может использоваться в оборудовании, требующем теплостойкости, электрической изоляции, химической чистоты, стабильности измерений или прозрачного наблюдения.

Типичные приложения включают:

• оборудование для обработки полупроводников;
• Кварцевые печные агрегаты;
• лабораторные приборы;
• Оборудование для испытаний высокой температуры;
• Вакуумные системы;
• оборудование для доставки газа;
• Аналитические приборы;
• оптическое оборудование;
• Системы обработки плазмы;
• компоненты защиты датчиков;
• изоляционные оболочки электродов;
• Изоляция термопарой;
• устройства химической обработки;
• Исследовательское оборудование;
• Сборки для точного позиционирования.

Для газовых или жидких применений рабочее давление, среднее течение, температура, уплотнительная структура и метод соединения должны быть подтверждены до производства.

Преимущества продукта

Компактная геометрия

Краткая цилиндрическая конструкция подходит для оборудования с ограниченным размером установки.

Толстая кварцевая стена

Значительная толщина стенки обеспечивает стабильную структуру и позволяет встраивать небольшое осевое отверстие в относительно большое кварцевое тело.

Размер борта по заказу

Диаметр отверстия может быть адаптирован для стержней, проводов, датчиков, электродов, оптических волокон или требований к прохождению жидкости.

Прозрачное строительство

Прозрачный корпус позволяет визуально осматривать внутреннюю отверстие и вставленные компоненты.

Материал высокой чистоты

Кварц подходит для применений, где контроль загрязнения и чистота материала важны.

Точное настройка

Размеры, допустимые отклонения, поверхности конца, концентричность и стандарты очистки могут быть изготовлены согласно чертежам.

Инспекция качества

Проверка может проводиться в соответствии с согласованными техническими спецификациями.

• Внешний диаметр;
• Общая длина;
• Диаметр отверстия;
• толщина стенки;
• Положение отверстия;
• прямота скважины;
• концентричность от OD до ID;
• Плоскость конечной поверхности;
• Параллелизм конца поверхности;
• Поверхностные царапины;
• Крайние чипы;
• Видимые пузыри и включения;
• Чистота поверхности;
• Состояние упаковки.

При необходимости могут быть предоставлены записи о измерениях и фотографии продукции.

Информация, необходимая для цитирования

Пожалуйста, предоставьте следующую информацию для технической оценки и котировки:

1. Внешний диаметр;
2. Общая длина;
3. Диаметр отверстия;
4. Размерные допустимые отклонения;
5. требование концентричности;
6. Окончание конечной поверхности;
7. Обработка краев;
8. Кварцевый материал или класс чистоты;
9. рабочая температура;
10. намеченное применение;
11. Процессовый газ, жидкость или химическая среда;
12. Количество заказа;
13. Технический чертеж или эталонный образец.

Частые вопросы

Этот продукт - кварцевая трубка или кварцевый стержень?

Он классифицируется как кварцевая трубка, потому что содержит осевое отверстие.

У него есть боковой капилляровый порт?

Нет, показанный компонент имеет одно осевое отверстие, не содержит независимого бокового капилляра.

Можно ли сделать отверстие меньше или больше?

Да. Диаметр отверстия можно настроить. Возможность зависит от наружного диаметра, длины, толщины стены, прямоты и требований толерантности.
