Установка на основе кварцевой теплоизоляционной пластины для фотоэлектрических систем печей

Установка на основе кварцевой теплоизоляционной пластины для фотоэлектрических систем печей

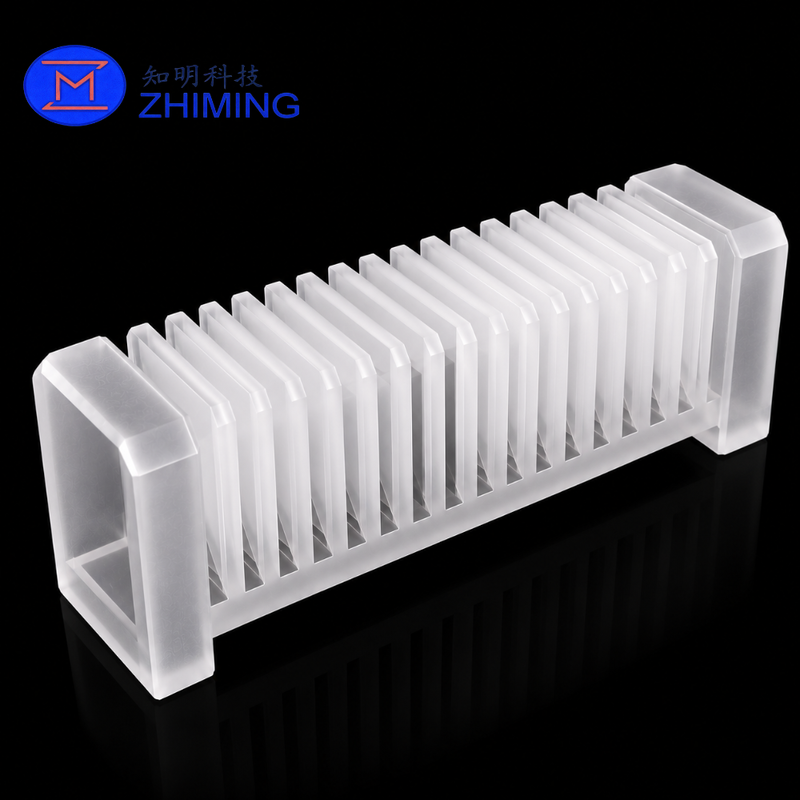

Кварцевый термоизоляционный держатель пластины - это специализированный компонент печи, используемый для надежного размещения нескольких кварцевых изоляционных пластин или тепловых барьеров пластин вокруг отверстия трубы процесса.

Изготовленный из высокочистого расплавленного кварца, держатель предлагает низкую тепловую экспансию, хорошую термоупорную стойкость, высокотемпературную совместимость и низкий потенциал загрязнения.Его многослойная конструкция с высокоточными механическими механизмами обеспечивает постоянное расстояние между отдельными изоляционными плитами, способствуя созданию стабильной тепловой барьерной установки на открытии печи.

При установке с соответствующими кварцевыми изоляционными пластинами, полная сборка может помочь уменьшить теплопередачу вокруг отверстия трубы, улучшить стабильность тепловой зоны,и ограничить чрезмерное воздействие тепла на близлежащие компоненты печи.

Эта специальная кварцевая стойка подходит для фотоэлектрических диффузионных печей, полупроводниковых окислительных и диффузионных систем, оборудования LPCVD, лабораторных трубных печей,и другие высокотемпературные системы обработки.

Ключевые особенности

Сплавленный кварц высокой чистоты

Изготовлен из высокочистого расплавленного кремния, чтобы помочь минимизировать загрязнение в фотоэлектрической и полупроводниковой среде термической обработки.

Конструкция с несколькими слотами

Ширину, глубину, расстояние и количество отверстий можно точно обработать, чтобы соответствовать толщине и расположению изоляционных плит.

Низкое тепловое расширение

Сплавленный кварц имеет очень низкий коэффициент теплового расширения, что помогает держателю поддерживать размерную стабильность во время повторных циклов нагрева и охлаждения.

Устойчивость к тепловым ударам

Структура кварца подходит для применения с изменениями температуры. Фактический срок службы зависит от скорости нагрева, скорости охлаждения, механической нагрузки и условий установки.

Стабильное расположение пластинки

Удерживающее устройство поддерживает несколько изоляционных плит с контролируемыми интервалами, что уменьшает нежелательное движение, наклоны и прямой контакт между соседними плитами.

Совместимость печей по заказу

Общие габариты, расположение слотов, особенности монтажа, геометрия краев и состояние поверхности могут быть изготовлены в соответствии с существующей установкой печи.

Спецификации продукции

Указанные размеры являются справочной спецификацией. класс материала, рабочая температура, допуски и конструктивные размеры должны быть подтверждены в соответствии с фактическим дизайном печи.

Как работает держатель

Установка держателя осуществляется на открытии трубки печи или рядом с ней.

Контролируемое расстояние между пластинами помогает:

• Поддерживать стабильное расположение изоляционной плиты
• Уменьшить прямую передачу тепла вблизи отверстия трубы
• Ограничьте нежелательное движение пластины
• Улучшение повторяемости при установке и обслуживании
• Защищайте близлежащие уплотнения, рамы и другие компоненты печи
• Поддержка более стабильной тепловой среды вокруг входа печи

Тепловая производительность зависит от количества плит, расстояния, толщины плит, материала, температуры печи, воздушного потока и положения установки.

Преимущества продукта

• Конструкция из высокочистого расплавленного кварца
• Низкий риск загрязнения металлами
• Гиометрия отверстий с высокоточной обработкой
• Соответствующее расстояние между пластинами
• Низкий коэффициент теплового расширения
• Хорошая устойчивость к тепловому циклизму
• Подходит для высокотемпературных печных сборов
• Устойчивое расположение нескольких кварцевых плит
• Совместима с чистыми производственными средами
• Конструкция компонентов, подлежащих замене и обслуживанию
• Размеры и установки на заказ
• Соответствующие изоляционные плиты из кварца могут быть поставлены

Типичные применения

• Фотоэлектрические диффузионные печи
• Оборудование для производства солнечных элементов
• Сборки входных и выходных труб печей
• Сборки изоляционных пластин из кварца
• Печи для диффузии полупроводников
• Печи для окисления полупроводников
• Системы LPCVD и теплопереработки
• Кварцевые сборы высокотемпературные
• Лабораторные трубные печи
• Промышленное оборудование для тепловой обработки
• Специально разработанные системы теплового барьера печи

Варианты пользовательского дизайна

Кварцевый держатель изоляционной пластины может быть настроен на:

• Различные общие длины, ширины и высоты
• Количество слотов по индивидуальному заказу
• Различные ширины и глубины отверстий
• Однородное или переменное расстояние между слотами
• Толщина основания на заказ
• Пробоины для установки места или устройства для установки
• Структуры ступенчатые или углубленные
• Изделие из металлов или изделие из металлов или изделие из металлов
• Поверхности, измельченные, замороженные или локально полированные
• Специальные профили для установки печей
• Кварцевые изоляционные плиты
• Комплексные комплекты держателей и пластинок

Для существующих систем печей производство может основываться на техническом чертеже, модели CAD, физическом образце или измеренных размерах установки.

Производственный процесс

Типичный производственный процесс включает:

1. Выбор кварцевого материала
2. Огранка на пустом месте и подготовка размеров
3. Обработка профилей с помощью ЧПУ
4. Металлическая обработка слотов
5. Смельчение поверхностей
6. Окрашивание и отделка краев
7. Лечение от стресса при необходимости
8. Уборка
9. Размерная проверка
10. Визуальный осмотр
11. Защитная упаковка

Конкретный путь изготовления выбирается в зависимости от типа материала, геометрии слота, требований к допустимости и количества заказа.

Инспекция качества

Каждый держатель кварцевой пластины может быть проверен на наличие:

• Общая длина, ширина и высота
• Количество слотов
• Ширина и глубина отверстия
• Расстояние между слотами
• Точность расположения отверстия
• Плоскость основания
• Параллелизм и перпендикулярность
• Состояние поверхности
• Целостность края
• Чипы, трещины и дефекты обработки
• Чистота
• Приспособленные с соответствующими изоляционными пластинами

Для партийных заказов можно обсудить отчеты об инспекции и индивидуальные стандарты принятия.

Информация, необходимая для цитирования

Укажите следующую информацию:

1. Общие размеры
2. Количество слотов
3. Ширина и глубина отверстия
4. Расстояние между слотами
5. Размеры изоляционной плиты из кварца
6. Толщина основания и опоры
7. Требования к монтажу или расположению
8. Требования к поверхностному отделению
9. Размерные допуски
10. Максимальная рабочая температура
11. Условия отопления и охлаждения
12. Ориентация установки и механическая нагрузка
13. Необходимое количество
14. Технический чертеж, 3D-модель или физический образец

Предоставление размеров изоляционной пластины вместе с чертежом держателя помогает обеспечить надлежащий просвет сборки.

Опаковка

Каждый контейнер для кварца индивидуально защищен, чтобы уменьшить риск осколков, царапин, ударов и разломов во время транспортировки.

Доступные способы упаковки включают:

• Защитная пленка или чистая упаковка
• Вставки из пенопласта
• Индивидуальные внутренние ящики
• Укрепленные экспортные картонные коробки
• Деревянные чехлы для больших заказов или партий

Частые вопросы

1Какова функция кварцевого термоизоляционного держателя?

Он поддерживает и размещает несколько кварцевых изоляционных плит рядом с отверстием трубы печи.Полная сборка пластины и держателя образует слойный тепловой барьер и помогает защитить близлежащие компоненты печи от чрезмерного воздействия тепла.

2Можно ли настроить количество слотов и расстояние между ними?

Да, количество отверстий, ширина, глубина, расстояние и положение могут быть настроены в соответствии с размерами изоляционной пластины и конструкцией печи.

3Вы можете изготовить держатель по физическому образцу?

Да. Производство на основе образцов доступно. Однако рекомендуется размеры чертежа, когда требуется точное расстояние между слотами или допустимые допустимые значения установки.

4Какая информация необходима для определения ширины отверстия?

Нам нужна толщина изоляционной пластины, требуемый просвет для сборки, рабочая температура, направление установки и размерная толерантность.

5- Референтный размер 245 × 93 × 38 мм фиксирован?

Нет. Это только ориентировочный размер для отображаемого продукта. Общие габариты и геометрия слота могут быть настроены.

6Можно ли поставить соответствующие изоляционные плиты из кварца?

Да, мы можем изготовить держатель и соответствующие кварцевые изоляционные пластины как отдельные компоненты или как полную сборку.

7. Может ли продукт использоваться непрерывно при температуре 1100°C?

Сплавленный кварц может быть подходящим для этого температурного диапазона, но долгосрочная производительность зависит от качества кварца, геометрии компонента, механической нагрузки, метода монтажа, теплового цикла,и атмосферу печи.Условия эксплуатации должны быть пересмотрены перед подтверждением конструкции.

8Можно ли производить прототипы до серийного производства?

Да, услуги по производству прототипов, небольших партий и больших объемов доступны.
