Электрод CVD SiC для плазменной гравировки и полупроводниковых камер

Наименование марки: ZMSH
MOQ: 10
Время доставки: 2-4 недели
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
Шанхай, Китай
Материал:
Карбид кремния CVD (SiC)
Чистота:
≥ 99,9%
Плотность:
≥ 3,1 г/см³
Максимальный диаметр:
До 330 мм
Шероховатость поверхности:
Ra ≤ 1,6 мкм
Точность обработки:
< 10 мкм
Твердость:
~9,2 Мооса
Рабочая температура:
>1000°C (зависит от процесса)
Поверхностная обработка:
Шлифованный/полированный опционально
Выделить:

Электрод CVD SiC для плазменного гравирования

,

Субстрат SiC для полупроводниковых камер

,

Электрод SiC с покрытием CVD

Характер продукции

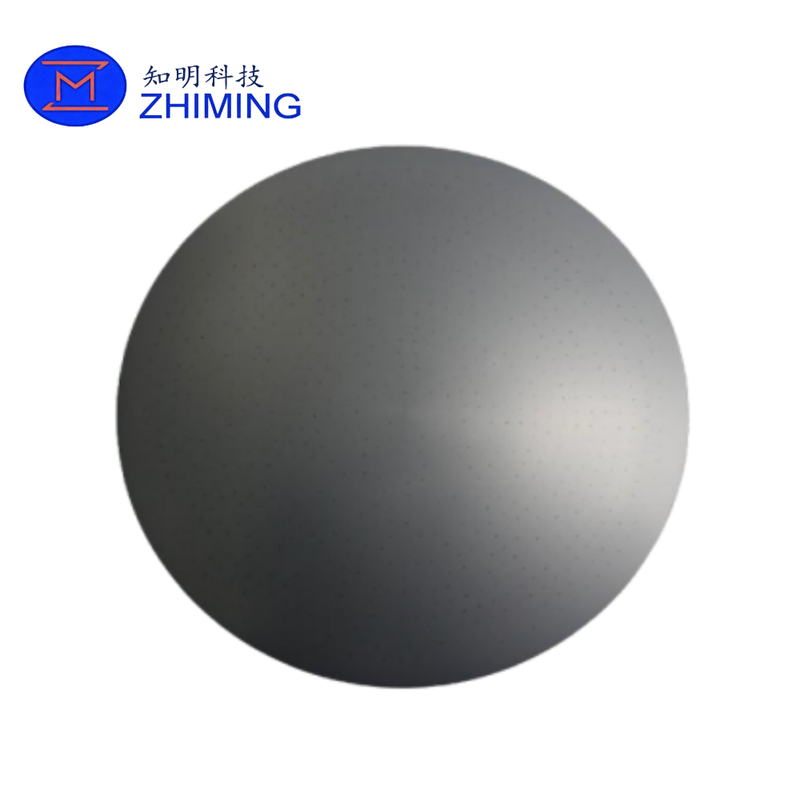

Электрод CVD SiC для плазменной гравировки и полупроводниковых камер 0

Электрод CVD из карбида кремния (SiC) — это высокопроизводительный компонент полупроводниковой камеры, разработанный для плазменного травления, PECVD, ICP и современных систем обработки пластин. Изготовленный из карбида кремния, полученного методом химического осаждения из паровой фазы (CVD), высокой чистоты, электрод обеспечивает исключительную стойкость к плазменной эрозии, термическую стабильность и долговременную электрическую стабильность в агрессивных полупроводниковых средах.

По сравнению с обычными кремниевыми электродами, CVD SiC-электроды обеспечивают значительно увеличенный срок службы, меньшее образование частиц и превосходную устойчивость к плазменным химическим веществам на основе фтора и хлора. Эти преимущества делают их идеальным решением для передовых производств полупроводников, которым требуется стабильная, высокопроизводительная обработка с контролем загрязнения.

Карбидно-кремниевые электроды, предназначенные для применения в суровых плазменных условиях, сохраняют стабильные электрические и тепловые характеристики в течение длительных циклов обработки, помогая улучшить повторяемость процесса, время безотказной работы камеры и выход пластин.

Почему CVD SiC-электроды используются в полупроводниковых плазменных системах

В полупроводниковых плазменных камерах электроды необходимы для:

  • Генерация и стабилизация плазмы
  • Передача радиочастотной энергии
  • Управление электрическим полем
  • Равномерность газораспределения
  • Повторяемость процесса

При воздействии высокоэнергетической плазмы обычные кремниевые электроды постепенно страдают от:

  • Плазменная эрозия
  • Деградация поверхности
  • Выпадение частиц
  • Термическая деформация
  • Электрический дрейф

Электроды CVD SiC преодолевают эти ограничения благодаря своей плотной кристаллической структуре, высокой чистоте и исключительной коррозионной стойкости.

Ключевые преимущества CVD-электродов из карбида кремния

Исключительная стойкость к плазме

CVD SiC демонстрирует превосходную устойчивость к химическим веществам плазмы на основе фтора и хлора, включая:

  • CF₄
  • СФ₆
  • НФ₃
  • Cl₂

Это значительно снижает эрозию электродов и продлевает срок службы при непрерывном воздействии плазмы.

Сверхдолгий срок службы

По сравнению с традиционными кремниевыми электродами, электроды из SiC обычно обеспечивают:

  • Срок службы в 3–10 раз дольше
  • Сокращенные интервалы технического обслуживания
  • Время простоя нижней камеры
  • Улучшенное использование оборудования

Низкое образование частиц

Плотная структура CVD SiC сводит к минимуму микроотслаивание и деградацию поверхности, снижая риск загрязнения и помогая повысить производительность полупроводников.

Высокая теплопроводность

Отличная способность рассеивания тепла помогает:

  • Стабилизация температуры в камере
  • Уменьшите термический стресс
  • Улучшение однородности плазмы
  • Поддерживать последовательность процесса

Стабильные электрические характеристики

Электроды из SiC сохраняют стабильное удельное сопротивление и радиочастотные характеристики в течение длительных производственных циклов, помогая обеспечить стабильное поведение плазмы и повторяемость обработки пластин.

Прецизионная обработка полупроводникового класса

Электроды производятся с высокой размерной точностью и настраиваемыми схемами распределения газа, что соответствует современным требованиям интеграции полупроводников.

Технические характеристики

Параметр Спецификация
Материал Карбид кремния CVD (SiC)
Чистота ≥ 99,9%
Плотность ≥ 3,1 г/см³
Максимальный диаметр До 330 мм
Толщина Настраиваемый
Теплопроводность 120–200 Вт/м·К
Шероховатость поверхности Ra ≤ 1,6 мкм
Точность обработки < 10 мкм
Твердость ~9,2 Мооса
Рабочая температура >1000°C (зависит от процесса)
Поверхностная обработка Шлифованный/полированный опционально
Диаметр газового отверстия Настраиваемый
Параметры удельного сопротивления Доступно низкое/среднее/высокое сопротивление

Электрод CVD SiC для плазменной гравировки и полупроводниковых камер 1Полупроводниковые приложения

Системы плазменного травления

Широко используется в камерах плазменного травления ICP и RIE, требующих высокой устойчивости к плазме и стабильных радиочастотных характеристик.

CVD и PECVD оборудование

Подходит для систем осаждения, работающих в условиях высоких температур и агрессивных газов.

Мощные плазменные камеры

Превосходная долговечность для применений плазменной обработки с длинным циклом.

Обработка поверхности пластины

Используется на этапах активации поверхности, очистки, модификации и передовой обработки полупроводников.

Передовое производство полупроводников

Совместим с высокопроизводительными линиями по производству полупроводников и современными технологическими узлами.

Преимущества по сравнению с кремниевыми электродами

Особенность CVD SiC-электрод Обычный кремниевый электрод
Сопротивление плазме Отличный Умеренный
Срок службы Очень длинный короче
Генерация частиц Очень низкий Выше
Термическая стабильность Отличный Умеренный
Коррозионная стойкость Выдающийся Ограниченный
Стабильность процесса Высокий Умеренный
Частота технического обслуживания Низкий Выше

Параметры настройки

Изготовленные на заказ электроды SiC полупроводникового класса доступны с:

  • Индивидуальные размеры
  • Контроль радиочастотного сопротивления
  • Расположение газораспределительных отверстий
  • Отделка поверхности
  • Монтажные конструкции
  • Конструкция канала охлаждения
  • Оптимизация профиля края

Поддерживается OEM-производство и производство на основе чертежей.

Преимущества продукта для предприятий по производству полупроводников

✔ Увеличенный срок службы компонентов камеры
✔ Снижена частота замены расходных материалов.
✔ Снижение риска загрязнения частицами
✔ Улучшена стабильность выхода пластин.
✔ Сокращение времени простоя при обслуживании
✔ Улучшение стабильности плазменного процесса
✔ Подходит для агрессивных сред фторсодержащей плазмы

Электрод CVD SiC для плазменной гравировки и полупроводниковых камер 2

Часто задаваемые вопросы

Вопрос 1. Является ли SiC-электрод расходной деталью?

Да. SiC-электроды представляют собой полупроводниковые расходные материалы, но их срок службы значительно больше, чем у обычных кремниевых электродов.

Вопрос 2. Почему для плазменных камер предпочтительнее использовать CVD SiC?

CVD SiC обеспечивает превосходную стойкость к плазменной эрозии, отличную химическую стабильность и низкое образование частиц в агрессивных условиях обработки полупроводников.

В3: Можно ли настроить конструкцию электрода по индивидуальному заказу?

Да. Диаметр, толщина, удельное сопротивление, расположение газовых отверстий, конструкция крепления и обработка поверхности могут быть настроены в соответствии с требованиями камеры.

Вопрос 4: Какие плазменные процессы подходят для электродов SiC?

Они широко используются в:

  • ИСП-травление
  • системы РИЕ
  • ПЭЦВД
  • Плазменная очистка
  • Обработка поверхности
  • Передовые процессы изготовления пластин
