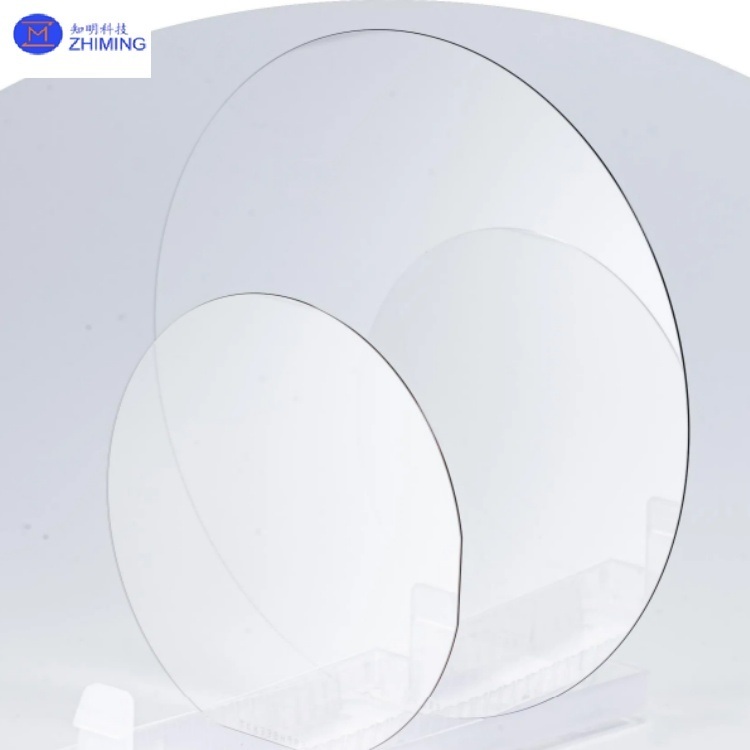

HPSI SiC Wafer 2-12 дюймовый оптический класс для очков AI / AR

HPSI SiC Wafer 2-12 дюймовый оптический класс для очков AI / AR

Силикокарбид высокой чистоты (HPSI) служит основным оптическим материалом в стеклах с искусственным интеллектом и AR.7 @ 400~800 нм) и низкие характеристики оптического поглощения., они решают такие вопросы, как "эффекты радуги" и недостаточная светопроницаемость в традиционных стеклянных или смоловых материалах для волноводов AR.Очки Meta ̊s Orion AR используют линзы HPSI SiC, достигая 70° ≈ 80° ультраширокого поля зрения (FOV) с толщиной однослойного объектива всего 0,55 мм и весом 2,7 г, что значительно повышает комфорт ношения и погружение.

Основные характеристики и преимущества вафры HPSI SiC

Свойства материала, оптические характеристики и применение

- Что?1Индекс преломления: 2,6 2,7

• Этот высокий показатель преломления позволяет заменить многослойные оптические структуры однослойными линзами, уменьшая потерю света и повышая яркость и точность цвета.Это позволяет более чистые визуальные дисплеи, устраняет эффект радуги и поддерживает бесшовную интеграцию с микро-LED высокого разрешения.

- Что?

2Теплопроводность: 490 W/m·K

• Материал быстро рассеивает тепло, генерируемое высокопроизводительными микро светодиодами, предотвращая деформацию линз и увеличивая срок службы устройства.Это обеспечивает стабильную производительность даже в условиях высокой температуры, например, для использования на улице.

- Что?

3Твердость Моха: 9,5.

• Благодаря исключительной устойчивости к царапинам материал выдерживает повседневный износ, что уменьшает потребности в обслуживании и продлевает срок службы объектива, улучшая долгосрочную удобство использования.

4Широкополосный полупроводник.

• Его совместимость с процессами CMOS позволяет выполнять наномасштабную литографию и гравировку для точного изготовления оптической решетки.Это облегчает производство в масштабе пластин передовых оптических компонентов, таких как дифракционные волноводы и микрорезонаторы.

Ключевые применения HPSI SiC Wafer

HPSI SiC вафельКлючевой параметр

4-дюймовый и 6-дюймовый полуизоляционный SiC субстрат Сравнение спецификаций
Параметр	Уровень	4-дюймовый субстрат	6-дюймовый субстрат
Диаметр.	Степень Z / Степень D	99.5 мм - 100.0 мм	149.5 мм - 150,0 мм
Поли-типа.	Степень Z / Степень D	4 часа	4 часа
Толщина.	Степень Z	500 мкм ± 15 мкм	500 мкм ± 15 мкм
	Степень D	500 мкм ± 25 мкм	500 мкм ± 25 мкм
Ориентация пластинки	Степень Z / Степень D	По оси: <0001> ± 0,5°	По оси: <0001> ± 0,5°
Плотность микротруб	Степень Z	≤ 1 см2	≤ 1 см2
	Степень D	≤ 15 см2	≤ 15 см2
Сопротивляемость.	Степень Z	≥ 1E10 Ω·cm	≥ 1E10 Ω·cm
	Степень D	≥ 1E5 Ω·cm	≥ 1E5 Ω·cm
Первичная плоская ориентация	Степень Z / Степень D	(10-10) ± 5,0°	(10-10) ± 5,0°
Первичная плоская длина	Степень Z / Степень D	32.5 мм ± 2,0 мм	Взлом
Вторичная плоская длина	Степень Z / Степень D	180,0 мм ± 2,0 мм	-
Исключение краев	Степень Z / Степень D	3 мм	3 мм
LTV / TTV / Bow / Warp	Степень Z	≤ 2,5 мкм / ≤ 5 мкм / ≤ 15 мкм / ≤ 30 мкм	≤ 2,5 мкм / ≤ 6 мкм / ≤ 25 мкм / ≤ 35 мкм
	Степень D	≤ 10 мкм / ≤ 15 мкм / ≤ 25 мкм / ≤ 40 мкм	≤ 5 мкм / ≤ 15 мкм / ≤ 40 мкм / ≤ 80 мкм
Грубость.	Степень Z	Польский Ra ≤ 1 нм / CMP Ra ≤ 0,2 нм	Польский Ra ≤ 1 нм / CMP Ra ≤ 0,2 нм
	Степень D	Польский Ra ≤ 1 нм / CMP Ra ≤ 0,2 нм	Польский Ra ≤ 1 нм / CMP Ra ≤ 0,5 нм
Крайские трещины.	Степень D	Совокупная площадь ≤ 0,1%	Кумулятивная длина ≤ 20 мм, одиночная ≤ 2 мм
Политипические области	Степень D	Совокупная площадь ≤ 0,3%	Кумулятивная площадь ≤ 3%
Визуальные углеродные включения	Степень Z	Совокупная площадь ≤ 0,05%	Совокупная площадь ≤ 0,05%
	Степень D	Совокупная площадь ≤ 0,3%	Кумулятивная площадь ≤ 3%
Силиконовые царапины на поверхности.	Степень D	5 разрешенных, каждое ≤1 мм	Кумулятивная длина ≤ 1 x диаметр
Эдж Чипс.	Степень Z	Не допускается (ширина и глубина ≥ 0,2 мм)	Не допускается (ширина и глубина ≥ 0,2 мм)
	Степень D	7 допускается, каждое ≤1 мм	7 допускается, каждое ≤1 мм
Удаление винта	Степень Z	-	≤ 500 см2
Упаковка	Степень Z / Степень D	Кассета с несколькими пластинами или контейнер с одной пластинкой	Кассета с несколькими пластинами или контейнер с одной пластинкой





---



Службы ZMSH





ZMSH, как интегрированное предприятие по производству и торговле, предоставляет комплексные решения для SiC-продуктов:



• Вертикальная интеграция:Внутренние печи для выращивания кристаллов производят пластины типа 4H-N, 4H-HPSI, 6H-P и 3C-N (2 ′′ 12 дюймов), с настраиваемыми параметрами (например, концентрация допинга, прочность изгиба).

• - Что?Точная обработка:

1. - Что?Резание на уровне вафель:Лазерная резьба и химическая механическая полировка (CMP) достигают шероховатости поверхности < 0,3 нм.
2. - Что?Специальные формы:Производит призмы, квадратные пластины и массивы волноводов для интеграции оптических модулей AR.

• Свяжитесь с нами:Образцы и технические консультации. Полная поддержка от проверки конструкции до серийного производства.









---



Продукты SiC ZMSH





Си Си вафры 4H-полу





1. 4" 4H-Semi High Purity SIC Wafers Prime Grade Semiconductor EPI Substrates AR Glasses Optical Grade Продукты для производства полупроводников







---



Си-Си вафры 4H-N





2. 4 дюйма 4H-N Кремниевый карбид Си Си субстрат Диа 100 мм N тип Prime Grade Dummy Grade Толщина 350um







---



Другие виды проб SiC







Вопрос 1: Почему HPSI SiC Wafer имеет решающее значение для очков AR?

A1: Высокий показатель преломления HPSI SiC Wafer® (2.6 ¢ 2.7) и низкая оптическая абсорбция устраняют эффект радуги в AR-дисплеях, позволяя использовать сверхтонкие волноводы (например, Meta Orion ¢ 0.55 мм линзы).

В2: Чем HPSI SiC отличается от традиционного стекла в оптике AR?

A2: HPSI SiC предлагает в 2 раза более высокий показатель преломления, чем стекло (~ 2,0), что позволяет более широкий FOV и однослойные волноводы, плюс теплопроводность 490 W / m · K для управления теплом от микро- светодиодов.

Q3: Совместим ли HPSI SiC с другими полупроводниковыми материалами?

A3: Да, он интегрируется с GaN и кремниевым в гибридных системах, но его тепловая стабильность и диэлектрические свойства делают его превосходным для высокопроизводительной оптики AR.
