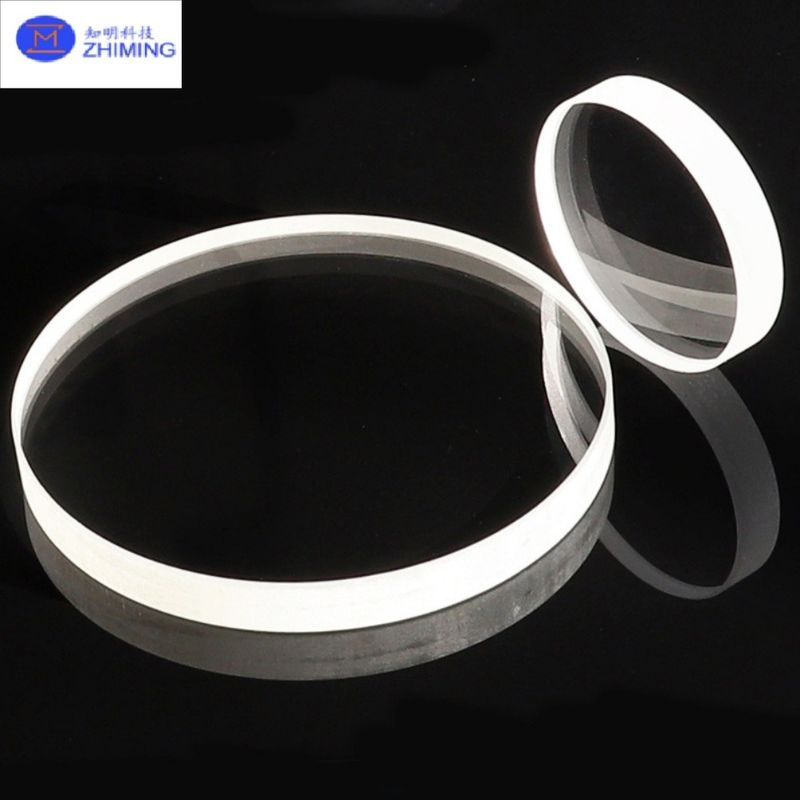

Сапфир Оптическое стекло для окон с индивидуальной формой высокая твердость 99,999% чистота

Сапфировые окна на заказ ∙ Оптическое стекло, высокая твердость, 99,999% чистота


В области высокопроизводительных оптических компонентов, сапфировые оконные формы являются вершиной материальной инженерии.Эти высокоточные оптические элементы сочетают в себе непревзойденную твердость (Mohs 9) с исключительной оптической прозрачностью для удовлетворения самых требовательных промышленных требований.В отличие от обычного оптического стекла, сапфировые окна обеспечивают в 3-5 раз большую стойкость к царапинам, превосходную тепловую устойчивость (точка плавления 2050°C),и исключительная химическая инертность, что делает их незаменимыми, когда надежность в экстремальных условиях не подлежит обсуждению..
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅДля лазерных систем, работающих на уровне мощности мегаватт, или для космических аппаратов, столкнувшихся с воздействием микрометеороидов.Эти сапфировые окна обеспечивают бескомпромиссную производительность по всему электромагнитному спектру (УФ до среднего инфракрасного).



Ключевые особенности сапфирового оптического окна


1- Очень долговечно.

• Твёрдость 9 Моха Только бриллиант может его поцарапать
• Прочность на изгиб > 800 МПа ∆ Выдерживает дифференциал высокого давления
• Прочность на перелом 2,5 MPa·m1⁄2 3 раза более устойчивая к ударам, чем расплавленный кремний


2Оптическое превосходство.

• Широкополосная передача (85%+ от 250nm до 5000nm)
• Низкая аутофлуоресценция Критическая для спектроскопии Рамана
• Однородность индекса преломления <5 × 10−6 по всей поверхности


3- Точная техника.

• Размерные допуски до ± 0,001 мм
• Плоскость поверхности λ/10 при 632,8 нм
• Параллельность < 1 минута дуги


4Сопротивление окружающей среде

• Термоупорный (ΔT > 1000°C)
• Жесткость к излучению (выдерживает >106 Gy)
• Устойчивы ко всем кислотам, кроме фторводородной


5. Возможности настройки

• Сложная геометрия: шестиугольники, D-формы, трапецы, свободная форма
• Обработка краев: косые, округлые или точно измельченные
• Покрытия: покрытие AR, покрытие с высокой проницаемостью, отражающее покрытие, твердое покрытие, антизагрязнительное покрытие, антиотражающее покрытие, фильтрующее покрытие



Заявления


1Высокомощные лазерные системы

• СО2 лазерных выходных окна (диапазон 9,4-10,6 мкм)
• Эксимерная лазерная оптика для полупроводниковой литографии
• Апертуры системы лазерного оружия


2Аэрокосмическая и оборонная промышленность

• Окна ракетного купола (сопротивление воздействию на гиперскорость)
• Видные точки космических аппаратов (защита от микрометеороидов)
• Электрооптические системы наведения


3Промышленное оборудование

• Процессовые окна мониторинга для полупроводниковых заводов
• Видные приборы высокого давления (до 300 бар)
• Ячейки для проб спектрометра


4. Научные инструменты

• Компоненты синхротронной линии луча
• Криогенные микроскопические окна
• Ограждения для детекторов частиц


5Специализированное коммерческое применение

• Кристаллы для часов премиум класса
• Подводные камерные корпуса
• Датчики суровой среды

Спецификации

Вопросы и ответы



Вопрос 1: Как сапфир сравнивается с расплавленным кремниевым стеклом для применения в ультрафиолетовых лучах?
А1:Хотя оба хорошо передают УФ-излучение, сапфир предлагает в 3 раза большую устойчивость к царапинам и в 10 раз более высокую теплопроводность, хотя и с немного меньшей передачей ниже 200 нм.

Q2: Можете ли вы сравнить конкретные оптические покрытия, используемые на других материалах?
А2:Да, наши системы распыливания ионного луча могут воспроизводить большинство диэлектрических покрытий с вариацией производительности < 1% по сравнению со стеклянными субстратами.

Вопрос 3: Сколько времени требуется для создания окон в форме буквы D?
А3:4-6 недель для стандартных спецификаций; 8-10 недель для сложных геометрий, требующих новых инструментов.

Вопрос 4: Подходят ли эти окна для вакуумных применений?
А4:Абсолютно сапфир имеет незначительное выброс газов (TML <0,01%, CVCM <0,001%) соответствующий стандартам NASA ASTM E595.
