Сапфировое оптичное стекло для окон с индивидуальной формой

Сапфировое оптичное стекло для окон с индивидуальной формой

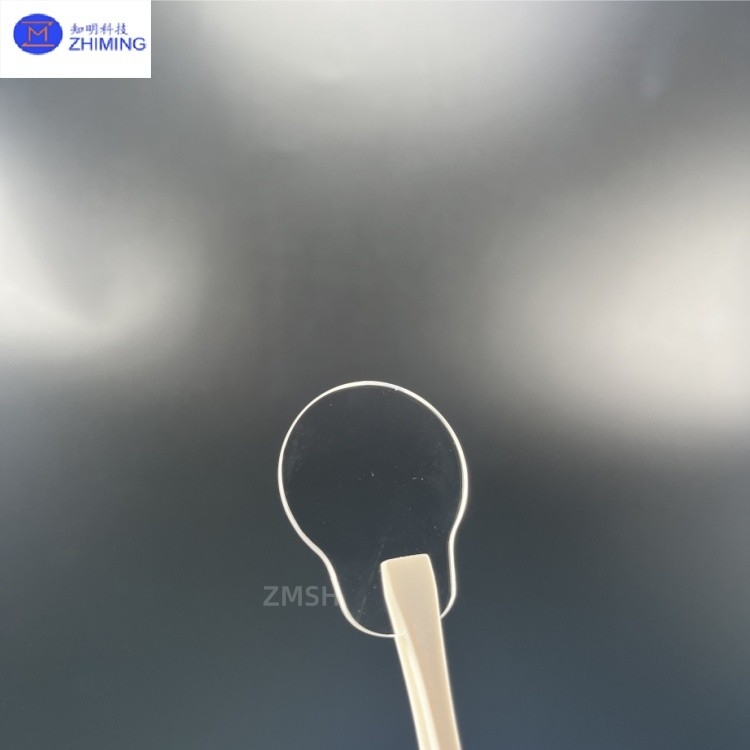

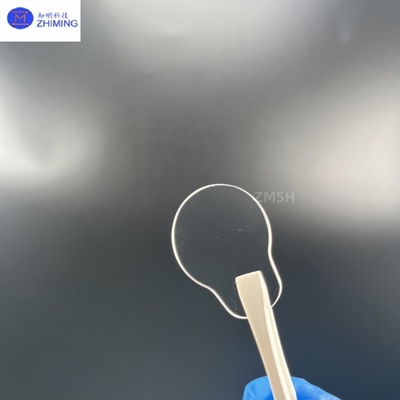

Сапфировое окно - это нестандартный оптический компонент, изготовленный из однокристаллического оксида алюминия (α-Al2O3), специально предназначенный для специализированных оптических систем.В отличие от обычных круговых или квадратных окон, он может быть настроен на сложные геометрии (многоугольный, кольцевой, D-образный и т. Д.).) при сохранении внутренних свойств сапфира - сверхвысокой твердости (Mohs 9) и широкого спектра передачи (250-5500nm)Эта уникальная гибкость конструкции делает его идеальным решением для ограниченного пространства, специализированного оптического пути или нестандартных требований интерфейса, широко применяемых в высококлассных лазерных системах,военная электрооптика, и высокоточные приборы.

Ключевые характеристики





· Приспособляемость сложной геометрии:Поддерживает обрабатываемые с помощью ЧПУ нерегулярные контуры (шестнадцатиугольные, трапециальные, секторообразные и т. д.) с регулируемым допуском к краям в пределах ±0,02 мм.обеспечивая идеальную совместимость с нестандартными оптическими камерами или интерфейсами устройств.



· Экстремальная экологическая стабильность:Наследует превосходные свойства сапфира, выдерживает высокие температуры (800°C непрерывно/1800°C краткосрочно), сопротивляется коррозии кислот/щелочей (pH1-13),и поддерживает оптическую стабильность при интенсивных ударах или эрозии частиц.



· Исключительные оптические характеристики:Достигает > 85% проницаемости от УФ до среднего IR, с дополнительными антиотражательными покрытиями (< 0,5% отражательности при конкретных длинах волн, таких как 1064 нм / 10,6 мкм), чтобы минимизировать потери энергии лазерной системы.



· Выдающаяся механическая прочность:Прочность изгиба > 600 МПа позволяет обрабатывать сверхтонкие структуры (до 0,2 мм) без перелома, подходящие для миниатюрных оптических модулей.





---



Технические параметры







Параметр	Спецификация
Материальная чистота	≥ 99,99% α-Al2O3 однокристаллический
Плотность	30,98 г/см3
Твердость	Мосс 9 / Кнооп 2200 кгф/мм2
Диапазон длины волны	250-5500 нм
Трансмиссивность	> 85% (видимое NIR), > 80% (UV-MIR)
Температурный диапазон	Непрерывный: 800°C, краткосрочный: 1800°C

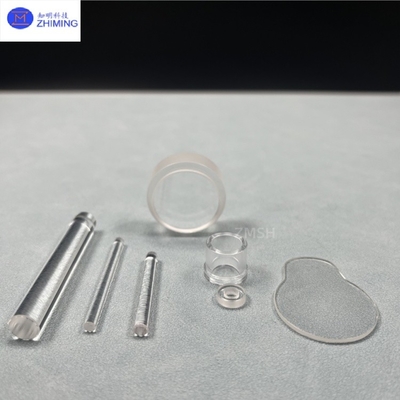

Доступные формы	Многоугольная, кольцевая, D-образная, секторная и т.д.
Диапазон толщины	0.2-20 мм (толерантность ±0,01 мм)
Грубость поверхности	Ra ≤ 5 нм (полированный)



Основные применения

1Специальные лазерные оптические системы: служат боковыми насосными окнами для волоконных лазеров или защитными окнами для ультрабыстрых лазерных дефлекторов, точно адаптируясь к сложным оптическим путям.

2. Оборона и аэрокосмическая промышленность: используется в ракетных искателях нерегулярных радомов и асимметричных окнах наблюдения для воздушных капсул EO, сбалансирующих аэродинамические профили с устойчивостью к ударам.

3Полупроводниковое оборудование: функционирует как формованный визор для резьбовых машин и систем тонкопленочного осаждения, сопротивляющийся коррозии плазмы, обеспечивая при этом наблюдение без искажений.

4Медицинские и научные приборы: оптимизирует использование пространства и оптическую эффективность эндоскопических артикулирующих линз и дефлекторов лучевой линии синхротронного излучения.
