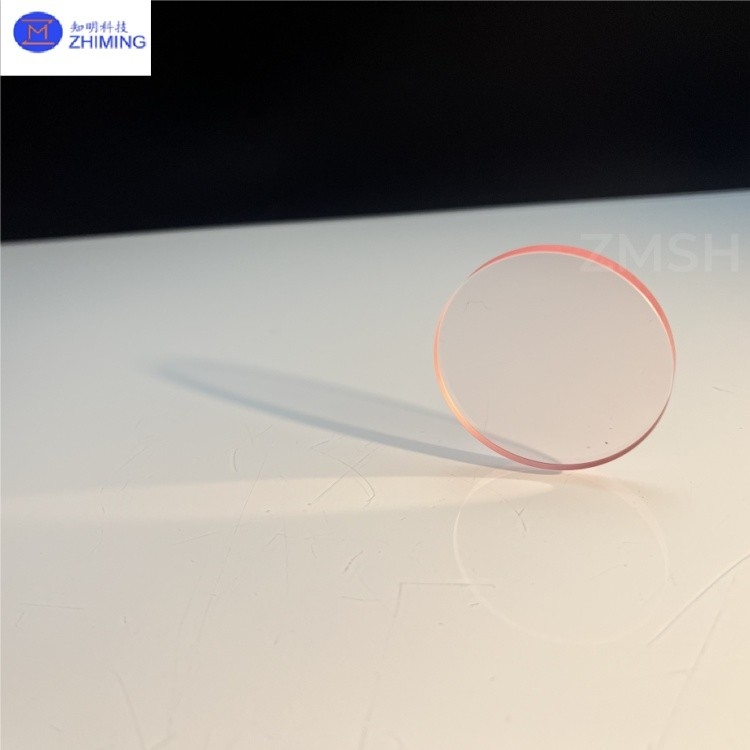

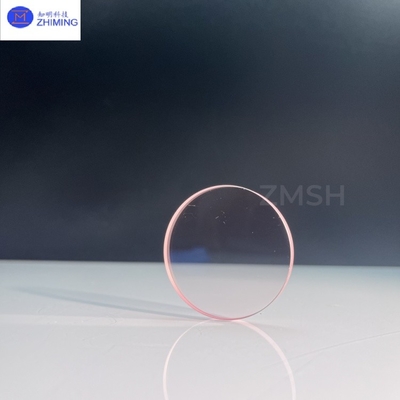

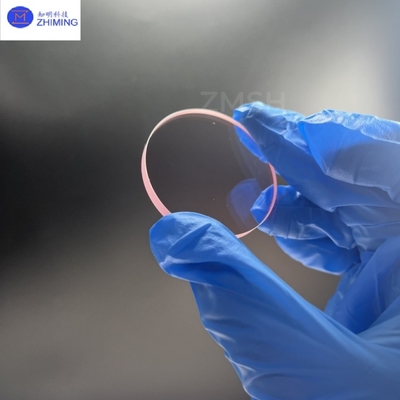

Рубиновое оптическое окно с 85% проницаемостью (DSP) для лазерной передачи
Ruby Optical Window - это высококачественный оптический компонент, изготовленный из синтетического рубина (Cr3+-допированный α-Al2O3 однокристалл),специально разработанные для оптических систем, работающих в экстремальных условияхПо сравнению с обычным оптическим стеклом, рубиновые оптические окна обеспечивают превосходную механическую прочность и экологическую долговечность при сохранении отличных свойств светопередачи.что делает их идеальными защитными окнами для мощных лазерных системЭти окна эффективно защищают внутренние высокоточные оптические компоненты от пыли, коррозионных сред,и механических ударов, обеспечивая долгосрочную стабильную эксплуатацию.
Ключевые характеристики
1. Широкоспектровая высокая проницаемость: оптические окна руби достигают > 90% проницаемости в видимом спектре (400-700 нм) и сохраняют > 85% в ближнем инфракрасном диапазоне (700-1500 нм),отвечающие требованиям большинства лазерных и оптических систем обнаружения.
2Исключительные механические свойства: с твердостью Моха 9, их стойкость к царапинам в 20 раз выше, чем у стандартного оптического стекла, эффективно выдерживая эрозию песком и механическое износа.
3Выдающаяся экологическая устойчивость:Способен работать непрерывно при 1200°C (короткосрочная толерантность до 1500°C) при отличной кислотно-щелочной коррозионной устойчивости (стабильный при pH 1-14);.
4Высокая тепловая стабильность: низкий коэффициент теплового расширения (6,5×10−6/°C) поддерживает точность оптической поверхности (<λ/8 @632,8nm) при быстром тепловом цикле.
Технические параметры
| Химическая формула |
Ti3+:Al2O3 |
| Структура кристалла |
Шестиугольный |
| Константы решетки |
a=4.758, c=12.991 |
| Плотность |
30,98 г/см3 |
| Точка плавления |
2040°C |
| Твердость Моха |
9 |
| Тепловое расширение |
8.4 x 10-6/°C |
| Теплопроводность |
52 W/m/K |
| Специфическая температура |
0.42 J/g/K |
| Лазерное действие |
Виброник 4- го уровня |
| Продолжительность жизни флуоресценции |
3.2μs при 300K |
| Диапазон настройки |
660 ~ 1050 нм |
| Диапазон поглощения |
400nm ~ 600nm |
| Пик выбросов |
795 нм |
| Пик поглощения |
488 нм |
| Индекс преломления |
1.76 на 800 нм |
| Перекресток пика |
30,4 х 10-19 см2 |
Основные применения
1. Высокоэнергетические лазерные системы: Рубиновые оптические окна, служащие в качестве выходных окон и защитных линз для лазерных резонаторов, выдерживают плотность мощности > 10 кВт/см2, что делает их идеальными для лазеров CO2 и YAG.
2Высокотемпературный промышленный мониторинг: используется в качестве окон наблюдения в сталелитейных и стекольных печах, обеспечивая четкую видимость при 1000-1500 °C.
3Аэрокосмическая промышленность: используется в качестве смотровых площадок космических аппаратов и ракетных радиоматов, выдерживающих аэродинамическое нагревание и эрозию частиц во время сверхзвукового полета.
4Специальное обнаружение окружающей среды: обеспечивает надежные каналы наблюдения для глубоководных подводных лодок и систем мониторинга ядерных реакторов с давлением, превышающим 1000 атмосфер.
