Детали продукта
Место происхождения: Шанхай Китай
Фирменное наименование: ZMSH
Сертификация: ROHS
Номер модели: Вафля кремниевого карбида
Условия оплаты и доставки
Цена: by case
Условия оплаты: T/T
Материал: |
SiC однокристаллический 4h-N |
Уровень: |
Степень P/D/R |
Цвет: |
Зеленый |
Диаметр: |
12 дюймов |
Материал: |
SiC однокристаллический 4h-N |
Уровень: |
Степень P/D/R |
Цвет: |
Зеленый |
Диаметр: |
12 дюймов |

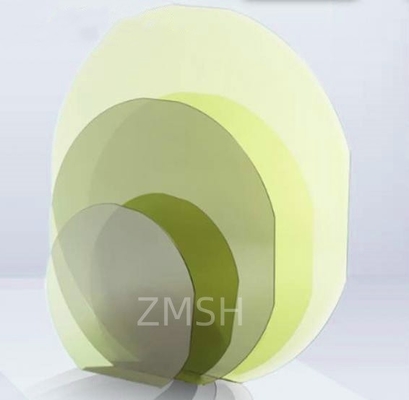

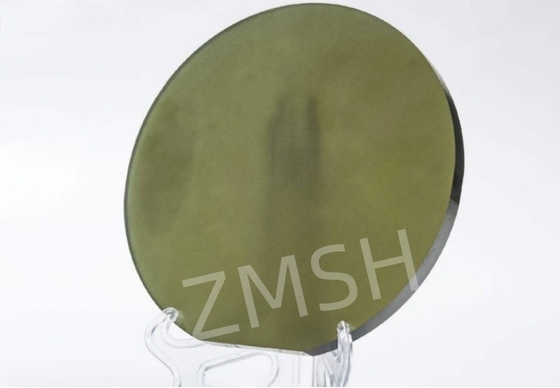

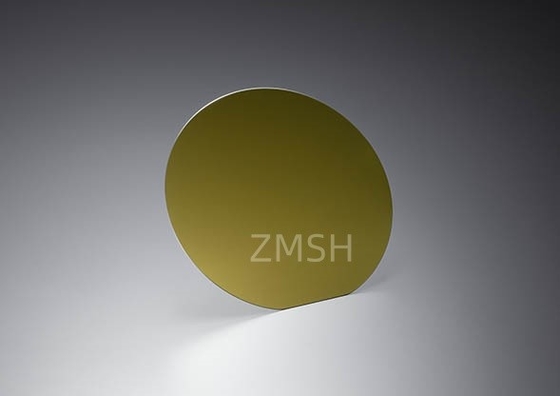

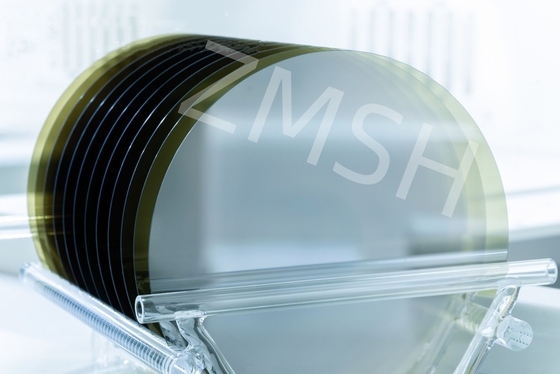

12 дюймов Диаметр 300 мм SIC субстрат эпитаксиальная полированная вафель Кремниевой карбид Ингота Prime Grade 4H Тип проводящий солнечный фотоэлектрический
12-дюймовый SiC-субстрат (SiC-субстрат 12-дюймовый) представляет собой большую пластину из карбида кремния (SiC), в основном используемую в производстве высокопроизводительных полупроводниковых устройств.Карбид кремния - это широкий полупроводниковый материал с отличными физическими и химическими свойствамиОн имеет широкий спектр применений в силовой электронике, радиочастотных устройствах, новых энергетических транспортных средствахпромышленное применение и другие области, принося значительные экономические и экологические выгоды полупроводниковой промышленности за счет повышения эффективности производства, снижения затрат и стимулирования технологического прогресса.С постоянным развитием технологии карбида кремния, 12-дюймовые подложки займут важное место на будущем рынке.Внедрение 12-дюймового подложки знаменует собой крупный прорыв в размерах и мощности технологии карбида кремния для удовлетворения растущего спроса на рынке.
| Диаметр | 300.0 мм + 0 мм/- 0,5 мм |
| Ориентация поверхности | 4° в сторону <11-20>±0,5° |
| Первичная плоская длина | Взлом |
| Вторичная плоская длина | Никаких |
| Ориентация на выемку | <1-100>±1° |
| Угол выемки | 90°+5/-1° |
| Глубина вырезки | 1 мм + 0,25 мм/-0 мм |
| Ортогональная ошибочная ориентация | ± 5,0° |
| Поверхностная отделка | С-лицо: оптический лак, Си-лицо: CMP |
| Край вафры | Окрашивание |
| Грубость поверхности (10μm×10μm) |
Si-Face:Ra≤0,2 nm C-Face:Ra≤0,5 nm |
| Толщина | 500.0μm±25.0μm |
| LTV ((10ммx10мм) | ≤ 3 мкм |
| TTV | ≤ 10 мкм |
| ВЫБОК | ≤ 25 мкм |
| Варп | ≤ 40 мкм |
| Параметры поверхности | |
| Чипы/отрезки | Не допускается ≥ 0,5 мм Ширина и глубина |
| Поцарапания2 (Si face CS8520) |
≤ 5 и кумулятивная длина ≤ 1 диаметр пластины |
| TUA2 ((2mm*2mm) | ≥ 95% |
| Разрывы | Никакая не разрешена |
| Пятна | Никакая не разрешена |
| Исключение краев | 3 мм |
1Большие размеры: диаметр 12 дюймов (300 мм), по сравнению с традиционным 6 дюймовым (150 мм) и 8 дюймовым (200 мм) субстратом, значительно улучшая выпуск чипа одной пластины.
2. Высокое качество кристаллов: использование передовой технологии роста кристаллов (такой как метод физического переноса пара, PVT), чтобы гарантировать, что субстрат имеет низкую плотность дефектов и высокую однородность.
Отличные физические свойства:
1Высокая твердость (твердость Моха 9.2, уступая только алмазу).
2Высокая теплопроводность (около 4,9 Вт/см·К), подходящая для рассеивания тепла высокопроизводительных устройств.
3Высокая прочность разрыва электрического поля (около 2,8 МВ / см), поддержка высокого напряжения.
4Химическая устойчивость: устойчивость к высокой температуре, коррозионная устойчивость, подходит для суровой среды.
5Широкополосный разрыв: разрыв диапазона составляет 3,26 eV (4H-SiC), подходящий для применения при высоких температурах и высокой мощности.
1Мощная электроника:
MOSFET и IGBT: используются в электромобилях, двигателях промышленного производства и системах возобновляемой энергетики.
Диоды Schottky: для высокоэффективных систем преобразования мощности и распределения мощности.
2. Устройства RF:
Базовая станция связи 5G: поддерживает передачу высокочастотного и мощного радиочастотного сигнала.
Радарные системы: используются в аэрокосмической и оборонной отраслях.
3. Новые энергетические автомобили:
Электрическая система привода: повышение эффективности двигателя и долговечности электромобилей.
Зарядное устройство для автомобилей: поддерживает быструю зарядку и передачу высокой мощности.
4Промышленное применение:
Высоковольтный источник питания: используется в промышленном оборудовании и энергосистемах.
Солнечный инвертор: повышение эффективности преобразования системы производства солнечной энергии.
5Потребительская электроника:
Устройство быстрой зарядки: поддерживает высокопроизводительную технологию быстрой зарядки, сокращает время зарядки.
Высокоэффективный адаптер питания: используется для управления питанием таких устройств, как ноутбуки и мобильные телефоны.
6Аэрокосмическая:
Высокотемпературная электроника: Силовые системы для самолетов и космических аппаратов, адаптированные к экстремальным условиям.
1- повышение эффективности производства:Площадь 12-дюймовой подложки в 2,25 раза превышает площадь 8-дюймовой подложки, и в одном процессе может быть произведено больше чипов, что снижает стоимость единицы чипа.Уменьшить потери краев и улучшить использование материалов.
2. Снижение производственных затрат:Большой размер подложки уменьшает переход оборудования и этапы процесса в процессе производства и оптимизирует производственный поток.
3. Улучшить производительность устройства:Высокое качество кристаллов и низкая плотность дефектов повышают надежность и производительность устройства. Отличные физические свойства поддерживают более высокую мощность и более высокую частоту применений.
4. Движение технологического прогресса:12-дюймовый субстрат способствовал широкомасштабному применению технологии полупроводников карбида кремния и ускорил инновации в промышленности.
5. Охрана окружающей среды и экономия энергии:Эффективная производительность устройств из карбида кремния снижает потребление энергии и соответствует тенденции экологически чистого производства и устойчивого развития.
8-дюймовый Си-Си вафла Кремниевого карбида вафла Прайм Дамми Исследовательский класс 500м 350мм
ZMSH - высокотехнологичная компания, специализирующаяся на полупроводниковых субстратах и оптических кристаллических материалах, занимающаяся исследованиями, производством, переработкой и продажей высококачественных оптоэлектронных материалов.У нас есть опытная инженерная команда с глубокими отраслевыми знаниями и техническим опытом для предоставления индивидуальных решений нашим клиентам.
С сильными исследовательскими и опытно-конструкторскими возможностями, передовым оборудованием, строгим контролем качества и ориентированной на клиента философией обслуживания,ZMSH стремится предоставить клиентам высококачественные полупроводниковые субстраты и оптические кристаллические материалыМы будем продолжать стремиться стать ведущим предприятием в области оптоэлектронных материалов и создавать большую ценность для клиентов.
1. Вопрос: Каковы основные преимущества 12-дюймовых SiC-субстратов по сравнению с меньшими размерами?
Ответ: Ключевые преимущества 12-дюймовых SiC-субстратов включают:
Снижение затрат: большие пластины снижают стоимость за чип из-за более высокой урожайности и лучшего использования материала.
Масштабируемость: они позволяют массовое производство, что имеет решающее значение для удовлетворения растущего спроса в таких отраслях, как автомобилестроение и телекоммуникации.
Улучшенная производительность: большие размеры поддерживают передовые производственные процессы, что приводит к более качественным устройствам с меньшим количеством дефектов.
Конкурентное преимущество: компании, использующие 12-дюймовую технологию SiC, могут оставаться впереди на рынке, предлагая более эффективные и экономичные решения.
