12-дюймовый Сик Вафер Силиконовый карбид 4H-N Тип Производственный класс

12-дюймовая вафель Си-Карбид кремния 4H-N тип производственного класса манекен класса большого размера

12-дюймовый субстрат из карбида кремния (SiC) представляет собой крупногабаритный субстрат, используемый для изготовления высокопроизводительных полупроводниковых устройств.Карбид кремния - это широкий полупроводниковый материал с отличными физическими свойствами., химические и электрические свойства для применения при высоких температурах, высокой частоте и высокой мощности.12-дюймовый (300 мм) субстрат в настоящее время находится в авангарде технологии карбида кремния и представляет тенденцию спроса полупроводниковой промышленности на большие размеры, высокой эффективности и низкой стоимости производства.

Производственный процесс 12-дюймовой карбидной кремниевой подложки включает такие этапы, как рост кристаллов, резка, измельчение и полировка.Общие методы роста кристаллов включают физическую перенос паров (PVT) и высокотемпературные химические отложения паров (HTCVD) для обеспечения высокой чистоты и кристаллического качества материала.С помощью точной обработки 12-дюймовые карбиды кремния могут соответствовать строгим требованиям передовых полупроводниковых устройств к плоскости поверхности, плотности дефектов и электрическим свойствам.

Благодаря своим превосходным характеристикам, 12-дюймовый карбид кремния имеет широкий спектр применений в области силовой электроники, радиочастотных коммуникаций,Новые энергетические транспортные средства и промышленное оборудование, и стал одним из ключевых материалов для развития полупроводниковых технологий следующего поколения.

12-дюймовый Сик.характеристика

• Характеристики широкополосного разрыва:карбид кремния имеет разрыв в полосе 3,26 eV (4H-SiC), который намного выше, чем кремний (1,12 eV), что позволяет ему стабильно работать при высоких температурах,высокочастотные и высоковольтные среды.

• Высокая теплопроводность:Теплопроводность карбида кремния достигает 4,9 W/cm·K, что более чем в 3 раза превышает теплопроводность кремния,и он может эффективно рассеивать тепло и подходит для производства устройств с высокой плотностью мощности.

• - Что?Высокая прочность распада электрического поля: прочность распада электрического поля карбида кремния составляет 2,8 MV/cm, что в 10 раз больше, чем у кремния,изготавливаемая для использования в электротехнических установках.

• - Что?Высокая скорость сдвига насыщения электронов:карбид кремния имеет скорость сдвига насыщения электронов до 2,0 × 10 ^ 7 см/с,что делает его отличным в высокочастотных приложениях и подходящим для радиочастотных и микроволновых устройств.

• Отличная химическая устойчивость:карбид кремния обладает высокой коррозионной стойкостью к большинству кислот, оснований и растворителей и может поддерживать стабильную производительность в суровой среде.

• Большие размеры и высокая однородность: 12-дюймовый карбид кремния имеет большую площадь поверхности и более высокую однородность кристаллического качества,которые могут повысить эффективность и урожайность производства устройств и снизить затраты на производство.

• - Что?Низкая плотность дефектов:С помощью передовых технологий роста и обработки кристалловПлотность дефектов 12-дюймовых карбидных кремниевых подложков значительно снижена для удовлетворения потребностей в производстве высокопроизводительных устройств..

12-дюймовый Сик.Параметр

12-дюймовый Сик.а)Применение - Что?

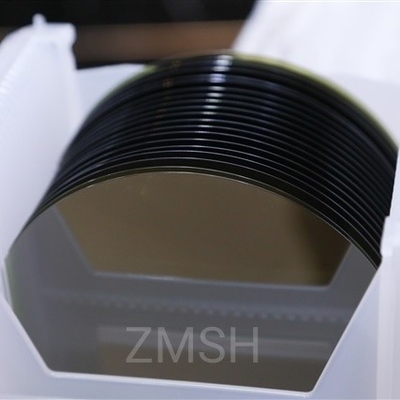

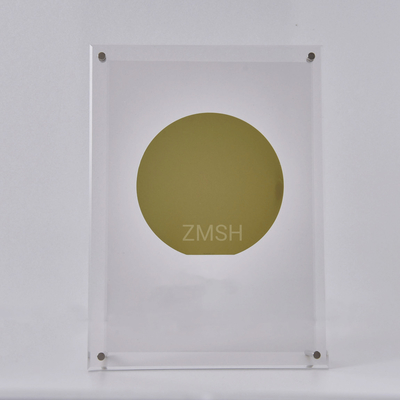

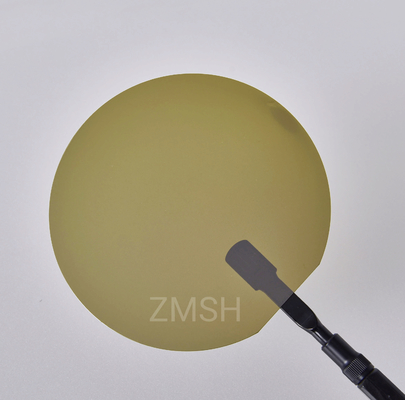

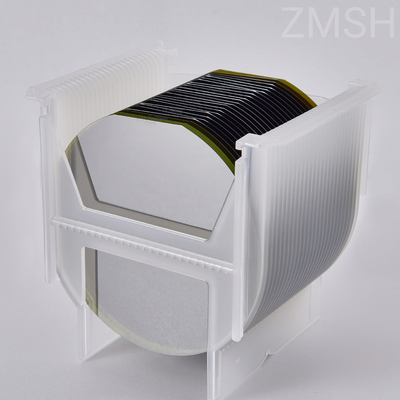

12-дюймовый Сик.отображение

12 "карбид кремния субстрат с его широкой полосы пробела характеристики, высокая теплопроводность,высокая прочность расщепления электрического поля и высокая скорость дрейфа насыщения электронами и другие отличные свойства.
