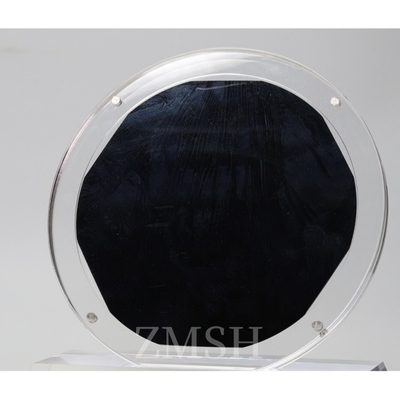

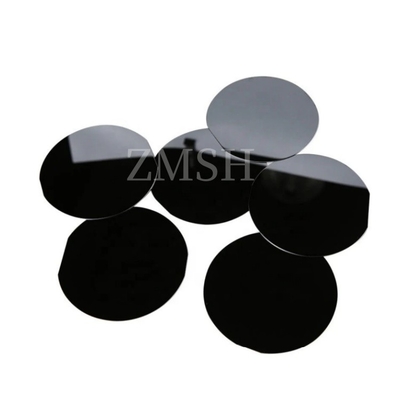

4-дюймовая вафель из карбида кремния 6H-P толщина 350μm

Name: 4-дюймовая вафель из карбида кремния 6H-P толщина 350μm
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: 6H-P SiC
Price: 315.00 USD
Availability: InStock

Наименование марки:	ZMSH
Номер модели:	6H-P SiC
MOQ:	10%
цена:	by case
Время доставки:	в 30days
Условия оплаты:	T/T

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

rohs

Твердость поверхности:

ВВ0.3>2500

Плотность:

3.21 Г/см3

Коэффициент теплового расширения:

4,5 X 10-6/K

Диэлектрическая постоянная:

9,7

Прочность на растяжение:

>400MPa

Материал:

Карбид кремния Монокристалл

Размер:

4inch

Напряжение отключения:

5,5 МВ/см

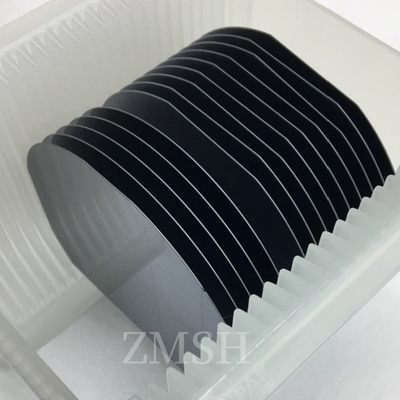

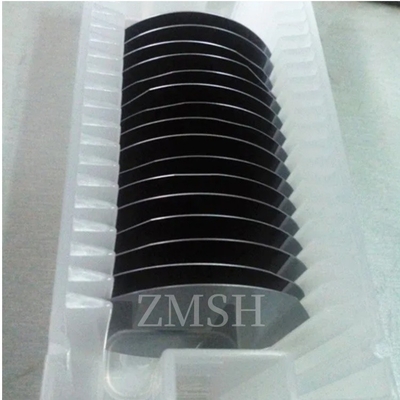

Упаковывая детали:

пластиковая коробка на заказ

Поставка способности:

1000pc/month

Выделить:

Вафель из карбида кремния 350 мкм Sic

6H-P Sic Кремниевая карбидная пластина

4-дюймовый Сик Силиконовый карбид

Характер продукции

Описание продукта:

4-дюймовая вафель из карбида кремния 6H-P толщина 350μm нулевой класс премиум класс фиктивный класс

6H-SiC (Hexagonal Silicon Carbide) - это широкий полупроводниковый материал с хорошей теплопроводностью и высокой температурной стойкостью,который широко используется в высокомощных и высокочастотных электронных устройствахДопинг P-типа достигается путем введения таких элементов, как алюминий (Al), что делает материал электроположительным и подходящим для конкретных конструкций электронных устройств.который подходит для работы в условиях высокой температуры и высокого напряжения. Теплопроводность превосходит многие традиционные полупроводниковые материалы и помогает повысить эффективность устройства. Механическая прочность: Хорошая механическая прочность, подходящая для применения с высокой мощностью.

В области силовой электроники, он может быть использован для производства высокоэффективных силовых устройств, таких как MOSFET и IGBT.имеет отличные характеристики в высокочастотных приложениях и широко используется в коммуникационном оборудованииВ области светодиодных технологий он может использоваться в качестве основного материала для синих и ультрафиолетовых светодиодных устройств.

Особенности:

·Широкополосный разрыв: разрыв диапазона составляет около 3,0 eV, что делает его подходящим для применения при высоких температурах, высоком напряжении и высокой частоте.

·Отличная теплопроводность: с хорошей теплопроводностью помогает рассеиванию тепла, улучшает производительность и надежность устройства.

·Высокая прочность и твердость: высокая механическая прочность, антифрагментация и антиношение, подходящие для использования в суровой среде.

·Движимость электронов: допинг P-типа по-прежнему поддерживает относительно высокую мобильность носителя, поддерживая эффективные электронные устройства.

·Оптические свойства: с уникальными оптическими свойствами, подходящими для области оптоэлектроники, таких как светодиоды и лазеры.

·Химическая устойчивость: хорошая устойчивость к химической коррозии, подходящая для суровой рабочей среды.

·Высокая адаптивность: может сочетаться с различными материалами подложки, подходящими для различных сценариев применения.

Технические параметры:

Применение:

·Электроника питания: используется для изготовления высокоэффективных устройств питания, таких как MOSFET и IGBT, которые широко используются в преобразователях частот, управлении питанием и электромобилях.
·ОВ и микроволновое оборудование: используется в высокочастотных усилителях, усилителях мощности ОВ, подходящих для систем связи и радаров.

·Оптоэлектроника: используется в качестве субстрата в светодиодах и лазерах, особенно в синих и ультрафиолетовых приложениях.

·Датчики высокой температуры: из-за их хорошей тепловой устойчивости они подходят для датчиков высокой температуры и оборудования для мониторинга.

·Солнечная энергия и энергетические системы: используются в солнечных инверторах и других возобновляемых источниках энергии для повышения эффективности преобразования энергии.

·Автомобильная электроника: оптимизация производительности и экономия энергии в системе питания электромобилей и гибридных транспортных средств.

·Промышленное электрическое оборудование: Модули питания для широкого спектра оборудования и машин промышленной автоматизации для повышения энергоэффективности и надежности.

Настройка:

Наш SiC субстрат доступен в типе 6H-P и сертифицирован RoHS. Минимальное количество заказа составляет 10pc, а цена зависит от случая.Время доставки в течение 30 дней и мы принимаем условия оплаты T / T. Наша способность к поставкам составляет 1000 штук/месяц. Размер SiC-субстрата диаметром 100 мм толщиной 350 мкм. Место происхождения - Китай.

Наши услуги:

1Производство и продажа на заводе.

2Быстрые, точные цитаты.

3Мы ответим вам в течение 24 рабочих часов.

4. ODM: индивидуальный дизайн доступен.

5Скорость и ценная доставка.

Часто задаваемые вопросы

Вопрос: Как это?Отгрузки, стоимости и сроков оплаты?
A: ((1) Мы принимаем 50% T / T заранее и оставляем 50% до доставки DHL, Fedex, EMS и т. Д.
(2) Если у вас есть собственный экспресс-счет, это здорово. Если нет, мы можем помочь вам отправить их.
Груз - это in в соответствии с фактическим расчетом.

Вопрос: каков ваш MOQ?
A: (1) Для инвентаря, MOQ составляет 3 шт.
(2) Для индивидуальных изделий MOQ составляет 10 штук.

В: Могу ли я настроить продукцию в соответствии с моими потребностями?
О: Да, мы можем настроить материал, спецификации и форму, размер на основе ваших потребностей.

В: Сколько времени на доставку?
A: (1) Для стандартных продуктов
Для инвентаря: доставка 5 рабочих дней после размещения заказа.
Для индивидуальных продуктов: доставка осуществляется через 2-3 недели после размещения заказа.
(2) Для продуктов специальной формы доставка осуществляется через 4 рабочие недели после размещения заказа.
