Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD
  • Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD
  • Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD
  • Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD
  • Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD
  • Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD

Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD

Место происхождения Китай
Фирменное наименование tankblue
Сертификация CE
Номер модели 4ч-н
Детали продукта
Материалы:
Кристалл SIC
Тип:
4h-n
Очищенность:
99,9995%
резистивность:
0.015~0.028ohm.cm
Размер:
2-8inch 2inch, 3inch, 4inch, 6inch, 8inch
Толщина:
350um или подгонянный
MPD:
《2cm-2
Применение:
для SBD, прибор MOS
TTV:
《15um
Смычок:
《25um
Деформация:
《45um
Поверхность:
CMP Si-стороны, MP c-стороны
Высокий свет:

4H-N Sic Кристл

,

вафли 6inch Sic

,

Вафли Sic прибора SBD

Характер продукции





ранг продукции вафель 4inch 6inch 4H-N sic фиктивная основная для прибора MOS SBD



1. Сравнение третьего поколения материалов полупроводника



Кристалл SiC третьего поколения материал полупроводника, который имеет большие преимущества в маломощном, сценарии миниатюризации, высоковольтных и высокочастотных применения. Третьего поколения материалы полупроводника представлены нитридом кремниевого карбида и галлия. Сравненный с предыдущими 2 поколениями материалов полупроводника, самое большое преимущество своя широкая свободная от диапазон ширина, которая обеспечивает что она может прорезать более высокую силу электрического поля и соответствующая для подготовки высоковольтных и высокочастотных приборов силы.

2. Классификация

   Субстраты SiC кремниевого карбида можно разделить в 2 категории: полу-изолированные субстраты кремниевого карбида (ООН-dopend особой чистоты и V-данное допинг 4H-SEMI) с высокой резистивностью (resistorivity ≥107Ω·см), и проводные субстраты кремниевого карбида с низкой резистивностью (ряд резистивности 15-30mΩ·см).

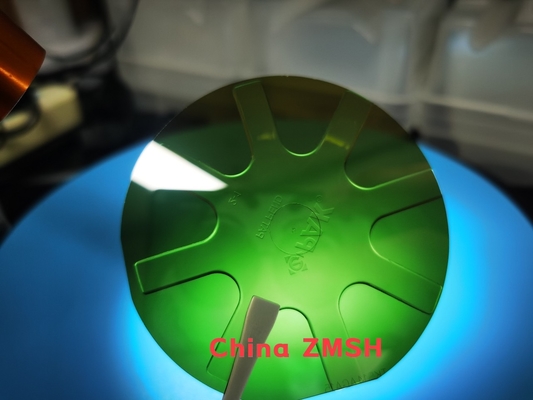

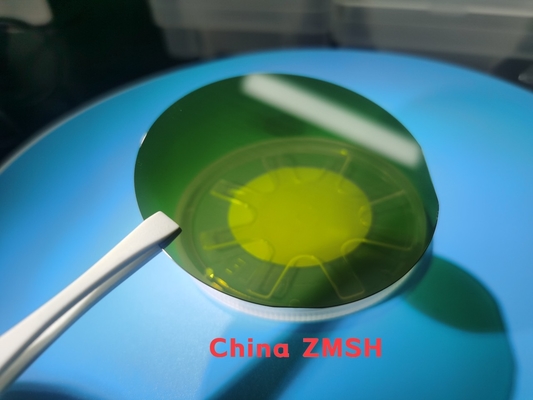

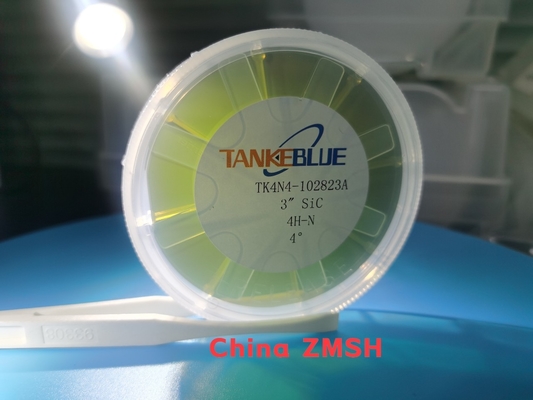

Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 0Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 1Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 2

2. Спецификация для вафель 6inch 4H-N sic. (2inch, 3inch 4inch, вафля 8inch sic также доступно)

Ранг

Нул продукций MPD

Ранг (ранг z)

Ранг стандартной продукции (ранг p)

Фиктивная ранг

(Ранг d)

Диаметр 99,5 mm~100.0 mm
Толщина 4H-N 350 μm±20 μm 350 μm±25 μm
4H-SI 500 μm±20 μm 500 μm±25 μm
 Ориентация вафли С оси: 4.0°toward <1120> ±0.5°for 4H-N, на оси: <0001> ±0.5°for 4H-SI
 Плотность Micropipe 4H-N ≤0.5cm-2 см-2 ≤2 см-2 ≤15
4H-SI ≤1cm-2 см-2 ≤5 см-2 ≤15
Резистивность ※ 4H-N 0.015~0.025 Ω·см 0.015~0.028 Ω·см
4H-SI ≥1E9 Ω·см ≥1E5 Ω·см
 Основная плоская ориентация {10-10} ±5.0°
 Основная плоская длина 32,5 mm±2.0 mm
Вторичная плоская длина 18,0 mm±2.0 mm
 Вторичная плоская ориентация Кремний лицевой: 90°CW. от основного плоского ±5.0°
 Исключение края 3 mm
LTV/TTV/Bow /Warp ≤3 μm/≤5 μm/≤15 μm/≤30 μm ≤10 μm/≤15 μm/≤25 μm/≤40 μm

Шершавость ※

Польское Ra≤1 nm
CMP Ra≤0.2 nm Ra≤0.5 nm

 Отказы края светом высокой интенсивности



Никакие Кумулятивное ≤ длины 10 mm, одиночное length≤2 mm
 Плиты наговора светом высокой интенсивности Кумулятивная область ≤0.05% Кумулятивная область ≤0.1%
 Зоны Polytype светом высокой интенсивности Никакие Кумулятивное area≤3%
 Визуальные включения углерода Кумулятивная область ≤0.05% Кумулятивная область ≤3%

Царапины поверхности кремния светом высокой интенсивности

Никакие Кумулятивный len „диаметр gth≤1×wafer
Край откалывает высоко светом интенсивности Никакие позволили ширину и глубину ≥0.2 mm 5 позволенных, ≤1 mm каждое

Загрязнение поверхности кремния высокой интенсивностью

Никакие

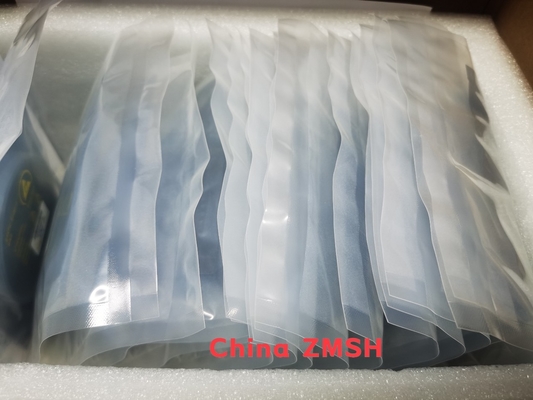

Упаковка кассета Мульти-вафли или одиночный контейнер вафли



спецификации субстратов 6inch N типа SiC
Свойство Ранг P-MOS Ранг P-SBD Ранг d
Спецификации Кристл
Форма Кристл 4H
Зона Polytype Никакие позволили Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Плиты наговора Никакие позволили Area≤5%
Шестиугольное Polycrystal Никакие позволили
Включения a Area≤0.05% Area≤0.05% N/A
Резистивность 0.015Ω•cm-0.025Ω•см 0.015Ω•cm-0.025Ω•см 0.014Ω•cm-0.028Ω•см
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(ТЕД) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
(Штабелируя недостаток) Зона ≤0.5% Зона ≤1% N/A
Поверхностное загрязнение металла (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, k, ti, Ca, v, Mn) см-2 ≤1E11
Механические спецификации
Диаметр 150,0 mm +0mm/-0.2mm
Поверхностная ориентация Внеосевой: 4°toward <11-20>±0.5°
Основная плоская длина 47,5 mm ± 1,5 mm
Вторичная плоская длина Отсутствие вторичной квартиры
Основная плоская ориентация <11-20>±1°
Вторичная плоская ориентация N/A
Ортогональное Misorientation ±5.0°
Поверхностный финиш C-сторона: Оптически польское, Si-сторона: CMP
Край вафли Скашивать
Шероховатость поверхности
(10μm×10μm)
Сторона Ra≤0.20 nm Si; Сторона Ra≤0.50 nm c
Толщина a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(СМЫЧОК) a ≤15μm ≤25μm ≤40μm
(Искривление) a ≤25μm ≤40μm ≤60μm
Поверхностные спецификации
Обломоки/выделяют Никакие позволили ширину и глубину ≥0.5mm Ширина и глубина Qty.2 ≤1.0 mm
Царапины a
(Сторона Si, CS8520)
≤5 и кумулятивный диаметр Length≤0.5×Wafer ≤5 и кумулятивный диаметр вафли Length≤1.5×
TUA (2mm*2mm) ≥98% ≥95% N/A
Отказы Никакие позволили
Загрязнение Никакие позволили
Исключение края 3mm

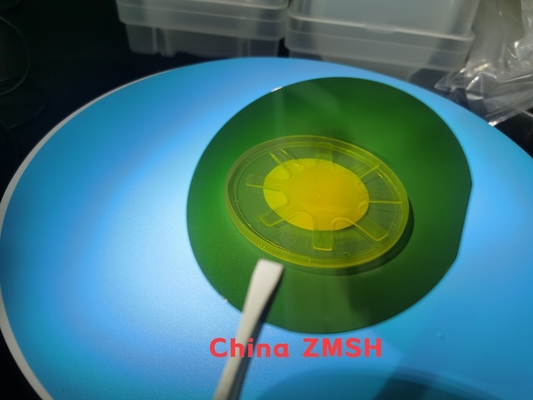

Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 3Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 4Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 5Материал полупроводника вафель 4H-N 4inch 6inch Sic для прибора MOS SBD 6

2. Промышленная цепь

Цепь SiC кремниевого карбида промышленная разделена в подготовку субстрата материальную, рост эпитаксиального слоя, изготовлять прибора и идущие дальше по потоку применения. Монокристаллы кремниевого карбида обычно подготовлены физической передачей пара (методом PVT), и после этого эпитаксиальные листы произведены низложением химического пара (методом CVD) на субстрате, и уместные приборы в конце концов сделаны. В промышленной цепи приборов SiC, должной к затруднению технологии изготовления субстрата, значение промышленной цепи главным образом сконцентрировано в связи в верхней части потока субстрата.



Технология ZMSH может обеспечить клиентов с импортированное и отечественное высококачественное проводным, 2-6inch полу-изолируя и субстратами HPSI (особой чистоты Полу-изолируя) SiC в сериях; К тому же, она может обеспечить клиентов с листами однородного и неоднородного кремниевого карбида эпитаксиальными, и может также быть подгоняна согласно специфическим потребностям клиентов, без количества минимального заказа.
