вафли Sic кремниевого карбида 4h-N
, Вафля кремниевого карбида DSP поверхностная
, вафля кремниевого карбида 0.35mm
вафли Sic кремниевого карбида 4h-N 3inch 4inch 2inch 0.35mm DSP поверхностные
тип субстраты 4inch dia100m 4H-N SiC ранга ранга продукции ФИКТИВНЫЕ, субстраты кремниевого карбида для полупроводникового устройства,
подгонянные вафли sic кремниевого карбида толщины 4inch 4H-N кристаллические для ранга кристалла семени 4inch;
вафли sic кремниевого карбида ранга теста 3inch 4inch 4h-n 4h-semi фиктивные
Карборунд вафли субстрата SiC кремниевого карбида кристаллический
СВОЙСТВА МАТЕРИАЛА КРЕМНИЕВОГО КАРБИДА
| Название продукта: |
Субстрат кремниевого карбида (SiC) кристаллический |
| Характер продукции: |
2-6inch |
| Технические параметры: |
| Клеточная структура |
Шестиугольный |
| Решетка постоянн |
= 3,08 Å c = 15,08 Å |
| Приоритеты |
ABCACB (6H) |
| Метод роста |
MOCVD |
| Направление |
Ось роста или частично (° 0001) 3,5 |
| Полировать |
Полировать поверхности Si |
| Bandgap |
eV 2,93 (косвенное) |
| Тип проводимости |
N или seimi, особая чистота |
| Резистивность |
0,076 ом-см |
| Permittivity |
e (11) = e (22) = 9,66 e (33) = 10,33 |
| Термальная проводимость @ 300K |
5 с см. K |
| Твердость |
9,2 Mohs |
|
| Спецификации: |
6H N типа 4H N типа полу-изолируя dia2 «x0.33mm, dia2» x0.43mm, dia2 '' x1mmt, ход 10x10mm, 10x5mm одиночный или двойной ход, Ра <10a>
|
| Стандартная упаковка: |
чистая сумка 1000 чистая комната, 100 или одиночная упаковка коробки |
Применение кремниевого карбида в индустрии прибора силы
Нитрид GaN галлия SiC кремниевого карбида Si кремния блока представления
EV зазора диапазона 1,12 3,26 3,41
Электрическое поле MV/cm нервного расстройства 0,23 2,2 3,3
Подвижность электрона cm^2/Vs 1400 950 1500
Перемещайтесь скорость 10^7 cm/s 1 2,7 2,5
Термальная проводимость W/cmK 1,5 3,8 1,3
Сравненный с приборами кремния (Si), приборы силы кремниевого карбида (SiC) могут эффектно достигнуть высокой эффективности, миниатюризации и легковеса систем силы электронных. Потери энергии приборов силы кремниевого карбида только 50% из этого из приборов Si, тепловыделение только 50% из этого из приборов кремния, и он имеет более сильнотоковую плотность. На таком же уровне силы, том модулей силы кремниевого карбида значительно более небольшой чем это из модулей силы кремния. Принимать умному модулю силы IPM в качестве примера, используя приборы силы кремниевого карбида, том модуля можно уменьшить до 1/3 к 2/3 из модулей силы кремния.
3 типа диодов силы кремниевого карбида: Диоды Schottky (SBD), диоды PIN и диоды Schottky управлением барьера соединения (JBS). Сбор к барьеру Schottky, SBD имеет более низкую высоту барьера соединения, поэтому SBD имеет преимущество низкого пропускного напряжения. Появление SBD кремниевого карбида увеличило ряд применения SBD от 250V к 1200V. В то же время, свои высокотемпературные характеристики хороши, от комнатной температуры к 175°C ограничивались раковиной, повышениями обратной утечки настоящими едва ли. В области применения выпрямителей тока над 3kV, PiN кремниевого карбида и диоды кремниевого карбида JBS привлекали внимание должное к их более высокому пробивному напряжению, более быстро переключая скорости, более небольшому тому и более светлому весу чем выпрямители тока кремния.
Приборы MOSFET силы кремниевого карбида имеют идеальное сопротивление вентильного провода, высокоскоростное переключая представление, низкое на-сопротивление и высокую стабильность. Предпочитаемый прибор в поле приборов силы под 300V. Сообщено что MOSFET кремниевого карбида с преграждая напряжением тока 10kV успешно был развит. Исследователи считают, что MOSFET кремниевого карбида займет преимущественную ситуацию в поле 3kV к 5kV.
Изолированные кремниевым карбидом транзисторы ворот двухполярные (SiC BJT, SiC IGBT) и тиристоры кремниевого карбида (тиристор) SiC, приборы кремниевого карбида P типа IGBT с преграждая напряжением тока 12kV имеют хорошую возможность пропускного тока. На-сопротивление приборов кремниевого карбида IGBT может идет в сравнение с униполярные приборы силы кремниевого карбида. Сравненный с транзисторами Si двухполярными, транзисторы SiC двухполярные имеют 20-50 раз понизить переключая потери и более низкое падение напряжения тока кондукции. Кремниевый карбид BJT главным образом разделен в эпитаксиальный излучатель и имплантированный ионом излучатель BJT, и типичное настоящее увеличение между 10-50.
2. субстраты определяют размер стандарта
|
спецификация субстрата кремниевого карбида 4 дюймов диаметра (SiC)
|
| Ранг |
Нул рангов MPD |
Ранг продукции |
Ранг исследования |
Фиктивная ранг |
| Диаметр |
76,2 mm±0.3 mm |
| Толщина |
350 μm±25μm (толщина 200-2000um также в порядке) |
| Ориентация вафли |
С оси: 4.0° к <1120> ±0.5° для нормального размера 4H-N |
| Плотность Micropipe |
см-2 ≤1 |
см-2 ≤5 |
см-2 ≤15 |
см-2 ≤50 |
| Резистивность |
4H-N |
0.015~0.028 Ω•см |
| 6H-N |
0.02~0.1 Ω•см |
| 4/6H-SI |
≥1E5 Ω·см |
| Основная квартира и длина |
{10-10} ±5.0°, 32,5 mm±2.0 mm |
| Вторичная плоская длина |
18.0mm±2.0 mm |
| Вторичная плоская ориентация |
Кремний лицевой: 90° CW. от основного плоского ±5.0° |
| Исключение края |
3 mm |
| TTV/Bow /Warp |
≤15μm/≤25μm/≤40μm |
| Шершавость |
Польское Ra≤1 nm, CMP Ra≤0.5 nm |
| Отказы светом высокой интенсивности |
Никакие |
1 позволенный, ≤2 mm |
Кумулятивное ≤ 10mm длины, одиночное length≤2mm |
| Плиты наговора светом высокой интенсивности |
Кумулятивная область ≤1% |
Кумулятивная область ≤1% |
Кумулятивная область ≤3% |
| Зоны Polytype светом высокой интенсивности |
Никакие |
Кумулятивная область ≤2% |
Кумулятивная область ≤5% |
| |
|
|
|
Вафля Sic & слитки 2-6inch и другой подгонянный размер также смогите быть обеспечено.
дисплей детали 3.Products

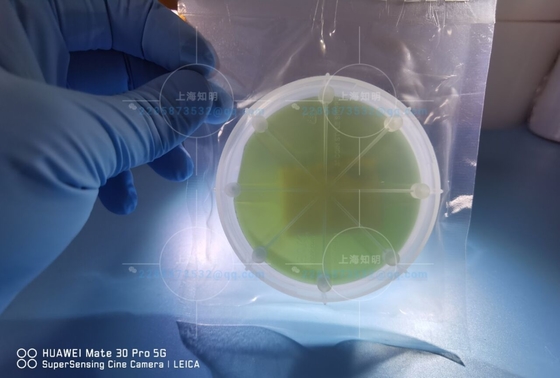

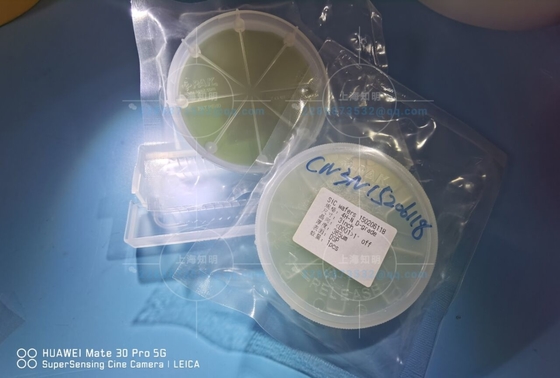

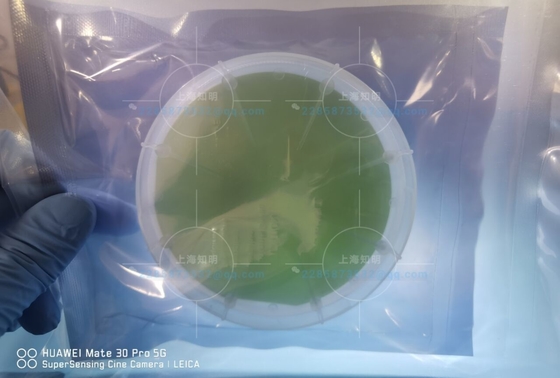

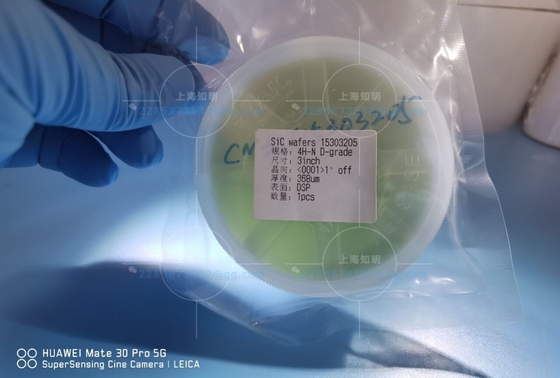

Доставка & пакет
вопросы и ответы
- Q1. Ваша компания фабрика или торговая компания?
-
- Мы фабрика и мы также можем сделать экспорт.
-
- Q2.Is вы работа компании единственная с делом sic?
- да; однако мы не растем кристалл sic собственной личностью.
-
- Q3. Смогли вы поставить образец?
- Да, мы можем поставить образец сапфира согласно требованию к клиента
-
- Q4. Вы имеете запас вафель sic?
- мы обычно держим некоторые вафли sic нормального размера от вафель 2-6inch в запасе
-
- Q5.Where ваша обнаруженная местонахождение компания.
- Наша компания расположенная в Шанхае, Китае.
-
- Q6. Сколько времени примет для того чтобы получить продукты.
- Вообще оно будет принимать 3~4 недели для обработки. Он зависеть от и размера продуктов.
