подгонянная толщина 1.5mm 4" вафли пробела как-отрезка 4H-N sic Кристл

Наименование марки:	zmkj
Номер модели:	4H-N, 4inch
MOQ:	10пкс
цена:	by required
Время доставки:	10-20дайс

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Материал:

кристалл кремниевого карбида

Размер:

4инч

Заявление:

ранг кристалла семени

Резистивность:

0.015~0.028Ω.cm

Тип:

4х-н

Толщина:

1.6мм

Поверхность:

как-отрезок

Ранг:

Продукция

Упаковывая детали:

Упакованный в окружающей среде чистой комнаты класса 100, в кассетах одиночных контейнеров вафли

Поставка способности:

100pcs/months

Выделить:

Вафли Кристл Sic кремниевого карбида

Вафля кремниевого карбида 4H-N

4" вафля кремниевого карбида

Характер продукции

тип субстраты 4inch dia100m 4H-N SiC ранга ранга продукции ФИКТИВНЫЕ, субстраты кремниевого карбида для полупроводникового устройства,

подгонянные вафли sic кремниевого карбида толщины 4inch 4H-N кристаллические для ранга кристалла семени 4inch;

Карборунд вафли субстрата SiC кремниевого карбида кристаллический

СВОЙСТВА МАТЕРИАЛА КРЕМНИЕВОГО КАРБИДА

Название продукта:

Субстрат кремниевого карбида (SiC) кристаллический

Характер продукции:

2-6inch

Технические параметры:

Клеточная структура	Шестиугольный
Решетка постоянн	= 3,08 Å c = 15,08 Å
Приоритеты	ABCACB (6H)
Метод роста	MOCVD
Направление	Ось роста или частично (° 0001) 3,5
Полировать	Полировать поверхности Si
Bandgap	eV 2,93 (косвенное)
Тип проводимости	N или seimi, особая чистота
Резистивность	0,076 ом-см
Permittivity	e (11) = e (22) = 9,66 e (33) = 10,33
Термальная проводимость @ 300K	5 с см. K
Твердость	9,2 Mohs

Спецификации:

6H N типа 4H N типа полу-изолируя dia2 «x0.33mm, dia2» x0.43mm, dia2 '' x1mmt, ход 10x10mm, 10x5mm одиночный или двойной ход, Ра <10a>

Стандартная упаковка:

чистая сумка 1000 чистая комната, 100 или одиночная упаковка коробки

Применение кремниевого карбида в индустрии прибора силы

Сравненный с приборами кремния (Si), приборы силы кремниевого карбида (SiC) могут эффектно достигнуть высокой эффективности, миниатюризации и легковеса систем силы электронных. Потери энергии приборов силы кремниевого карбида только 50% из этого из приборов Si, тепловыделение только 50% из этого из приборов кремния, и он имеет более сильнотоковую плотность. На таком же уровне силы, том модулей силы кремниевого карбида значительно более небольшой чем это из модулей силы кремния. Принимать умному модулю силы IPM в качестве примера, используя приборы силы кремниевого карбида, том модуля можно уменьшить до 1/3 к 2/3 из модулей силы кремния.

3 типа диодов силы кремниевого карбида: Диоды Schottky (SBD), диоды PIN и диоды Schottky управлением барьера соединения (JBS). Сбор к барьеру Schottky, SBD имеет более низкую высоту барьера соединения, поэтому SBD имеет преимущество низкого пропускного напряжения. Появление SBD кремниевого карбида увеличило ряд применения SBD от 250V к 1200V. В то же время, свои высокотемпературные характеристики хороши, от комнатной температуры к 175°C ограничивались раковиной, повышениями обратной утечки настоящими едва ли. В области применения выпрямителей тока над 3kV, PiN кремниевого карбида и диоды кремниевого карбида JBS привлекали внимание должное к их более высокому пробивному напряжению, более быстро переключая скорости, более небольшому тому и более светлому весу чем выпрямители тока кремния.

Приборы MOSFET силы кремниевого карбида имеют идеальное сопротивление вентильного провода, высокоскоростное переключая представление, низкое на-сопротивление и высокую стабильность. Предпочитаемый прибор в поле приборов силы под 300V. Сообщено что MOSFET кремниевого карбида с преграждая напряжением тока 10kV успешно был развит. Исследователи считают, что MOSFET кремниевого карбида займет преимущественную ситуацию в поле 3kV к 5kV.

Изолированные кремниевым карбидом транзисторы ворот двухполярные (SiC BJT, SiC IGBT) и тиристоры кремниевого карбида (тиристор) SiC, приборы кремниевого карбида P типа IGBT с преграждая напряжением тока 12kV имеют хорошую возможность пропускного тока. На-сопротивление приборов кремниевого карбида IGBT может идет в сравнение с униполярные приборы силы кремниевого карбида. Сравненный с транзисторами Si двухполярными, транзисторы SiC двухполярные имеют 20-50 раз понизить переключая потери и более низкое падение напряжения тока кондукции. Кремниевый карбид BJT главным образом разделен в эпитаксиальный излучатель и имплантированный ионом излучатель BJT, и типичное настоящее увеличение между 10-50.

Кремниевый карбид SiC Si кремния блока представления Нитрид GaN галлия

EV зазора диапазона 1,12 3,26 3,41

Электрическое поле MV/cm 0,23 нервного расстройства 2,2 3,3

Подвижность электрона cm^2/Vs 1400 950 1500

Перемещайтесь скорость 10^7 cm/s 1 2,7 2,5

Термальная проводимость W/cmK 1,5 3,8 1,3

2. субстраты определяют размер стандарта

спецификация субстрата кремниевого карбида 4 дюймов диаметра (SiC)
Ранг		Нул рангов MPD	Ранг продукции	Ранг исследования	Фиктивная ранг
Диаметр		100,0 mm±0.5 mm
Толщина		350 μm±25μm (толщина 200-2000um также в порядке)
Ориентация вафли		С оси: 4.0° к <1120> ±0.5° для 4H-N
Плотность Micropipe		см-2 ≤1	см-2 ≤5	см-2 ≤15	см-2 ≤50
Резистивность	4H-N	0.015~0.028 Ω•см
	6H-N	0.02~0.1 Ω•см
	4/6H-SI	≥1E5 Ω·см
Основная квартира и длина		{10-10} ±5.0°, 32,5 mm±2.0 mm
Вторичная плоская длина		18.0mm±2.0 mm
Вторичная плоская ориентация		Кремний лицевой: 90° CW. от основного плоского ±5.0°
Исключение края		3 mm
TTV/Bow /Warp		≤15μm/≤25μm/≤40μm
Шершавость		Польское Ra≤1 nm, CMP Ra≤0.5 nm
Отказы светом высокой интенсивности		Никакие		1 позволенный, ≤2 mm	Кумулятивное ≤ 10mm длины, одиночное length≤2mm

Плиты наговора светом высокой интенсивности		Кумулятивная область ≤1%		Кумулятивная область ≤1%	Кумулятивная область ≤3%
Зоны Polytype светом высокой интенсивности		Никакие		Кумулятивная область ≤2%	Кумулятивная область ≤5%
Царапины светом высокой интенсивности		3 царапины к длине диаметра 1×wafer кумулятивной		5 царапин к длине диаметра 1×wafer кумулятивной	5 царапин к длине диаметра 1×wafer кумулятивной
обломок края		Никакие		3 позволенного, ≤0.5 mm каждое	5 позволенных, ≤1 mm каждое
Загрязнение светом высокой интенсивности		Никакие

Вафля Sic & слитки 2-6inch и другой подгонянный размер также смогите быть обеспечено.

дисплей детали 3.Products

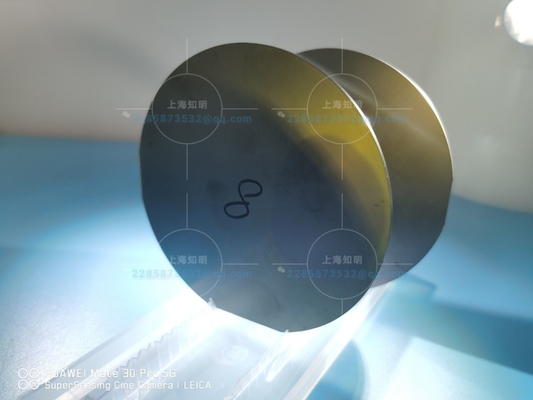

подгонянная толщина 1.5mm 4" вафли пробела как-отрезка 4H-N sic Кристл 0

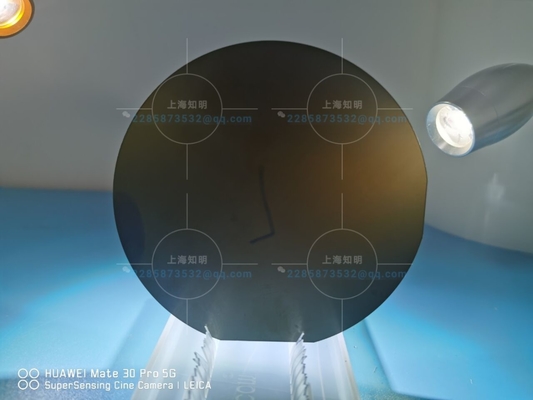

подгонянная толщина 1.5mm 4" вафли пробела как-отрезка 4H-N sic Кристл 1

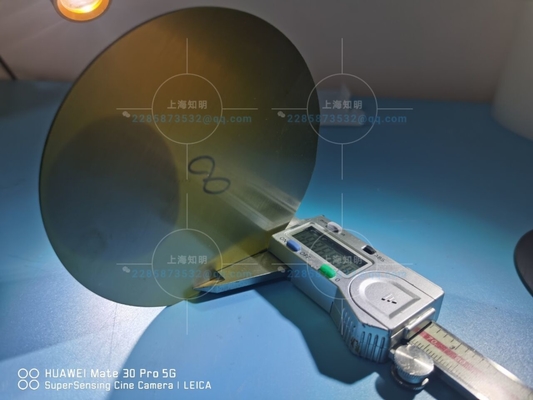

подгонянная толщина 1.5mm 4" вафли пробела как-отрезка 4H-N sic Кристл 2

Доставка & пакет

подгонянная толщина 1.5mm 4" вафли пробела как-отрезка 4H-N sic Кристл 3

вопросы и ответы

Q1. Ваша компания фабрика или торговая компания?

Мы фабрика и мы также можем сделать экспорт.

Q2.Is вы работа компании единственная с делом sic?

да; однако мы не растем кристалл sic собственной личностью.

Q3. Смогли вы поставить образец?

Да, мы можем поставить образец сапфира согласно требованию к клиента.

Q4. Вы имеете запас вафель sic?

мы обычно держим некоторые вафли sic нормального размера от вафель 2-6inch в запасе.

Q5.Where ваша компания обнаружена местонахождение?

Наша компания расположенная в Шанхае, Китае.

Q6. Сколько времени примет для того чтобы получить продукты?

Вообще оно будет принимать 3~4 недели для обработки. Он зависеть от количества и размера продуктов.
