Зафировый временный носитель для полупроводниковой упаковки

Сапфировый временный носитель для современной полупроводниковой упаковки

Обзор продукта

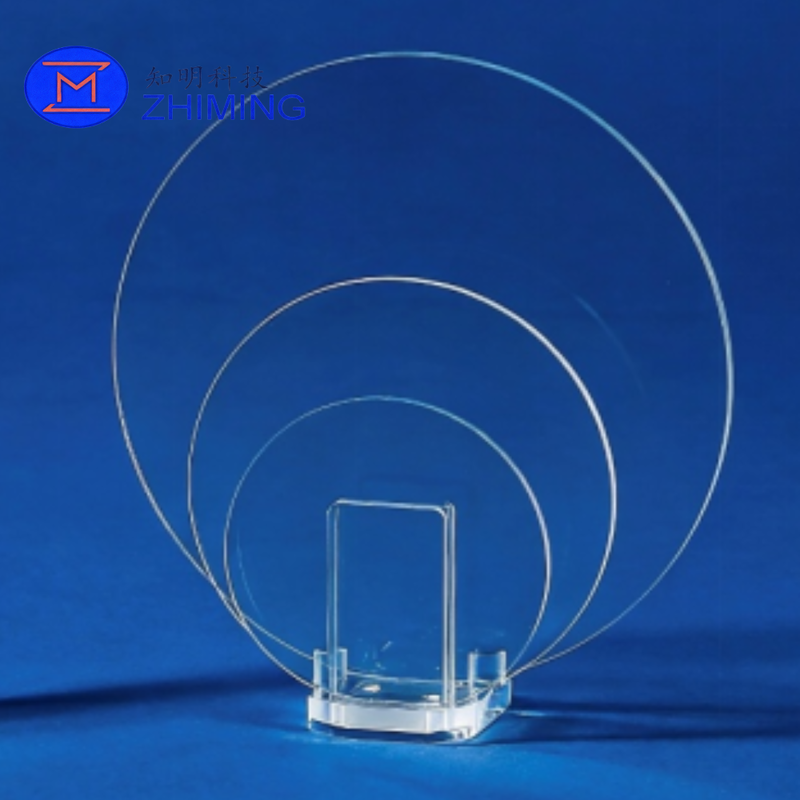

Сапфировый временный держатель пластин — это высокопроизводительное решение для подложек, предназначенное для передовых процессов упаковки полупроводников, включая обработку сверхтонких пластин, интеграцию 2,5D/3D микросхем, TSV, RDL и упаковку на уровне панели с разветвлением (FOPLP).

Он обеспечивает жесткую, термически стабильную и точную по размерам опорную платформу для процессов временного склеивания и отсоединения, обеспечивая стабильную обработку ультратонких пластин толщиной менее 50 мкм. Решая критические проблемы коробления и деформации, вызванной напряжением, носитель значительно повышает производительность процесса, точность выравнивания и стабильность производства в современных упаковочных процессах.

Проблемы отрасли

Поскольку полупроводниковая упаковка продолжает развиваться в сторону более высокой плотности интеграции и более тонких пластин, производители сталкиваются с растущими трудностями в поддержании структурной стабильности во время многоэтапных термических и механических процессов.

Ключевые проблемы включают в себя:

• Несоответствие коэффициентов теплового расширения (КТР) матрицы, подложки, промежуточного слоя, заливки и формовочных масс.
• Накопление напряжений во время повторяющихся термоциклов
• Устранение усадки связующих и герметизирующих материалов
• Неравномерное распределение толщины в стопках ультратонких пластин.
• Отклонение выравнивания, вызванное короблением, и снижение производительности
• Механическая хрупкость ультратонких пластин (толщина <50 мкм)

В совокупности эти проблемы ограничивают масштабируемость процесса, снижают производительность и увеличивают производственные затраты на современных линиях по производству упаковки.

Решение: сапфировая временная несущая платформа

Сапфир является идеальным конструкционным материалом для временных носителей пластин благодаря своему уникальному сочетанию механических, оптических и термических свойств. Он обеспечивает стабильную физическую основу для сложных процессов упаковки, где точность и повторяемость имеют решающее значение.

Сапфировый носитель позволяет:

• Высокостабильная поддержка пластин во время шлифования, склеивания и утончения
• Контролируемая деформация в условиях термоциклирования
• Совместимость с процессами лазерного открепления
• Равномерное распределение напряжения на широкоформатных носителях
• Многоразовое использование и химически стабильная работа в промышленных условиях.

Ключевые преимущества

1. Сверхвысокая механическая жесткость.

Обладая модулем Юнга 345–420 ГПа, сапфир эффективно подавляет изгиб и коробление, обеспечивая структурную стабильность в условиях высоких напряжений термических и механических процессов.

2. Высокая твердость и износостойкость.

Твердость по Виккерсу 1800–2200 HV обеспечивает превосходную устойчивость к повреждениям поверхности, обеспечивая длительный срок службы и повторяющиеся технологические циклы.

3. Возможность оптической передачи

Высокий коэффициент пропускания (>83% в диапазоне 300–1200 нм) поддерживает процессы лазерного разрушения и обеспечивает совместимость с различными технологиями временного соединения.

4. Превосходная однородность материала

Низкие внутренние отклонения обеспечивают равномерное распределение напряжений, сводя к минимуму локализованную деформацию и улучшая согласованность процесса на уровне пластины.

5. Термическая и химическая стабильность.

Стабилен в условиях высокотемпературного цикла и химической очистки, что делает его пригодным для многократного использования в промышленных полупроводниковых процессах.

Технические характеристики

Форматы пластин и панелей

Точность размеров и поверхности

Приложения

• Передовые процессы утончения пластин
• Гетерогенная интеграция 2.5D/3D IC
• Изготовление TSV (Through-Silicon Via)
• Процессы RDL (уровень перераспределения)
• Системы временного соединения и снятия пластин
• Панельный корпус с разветвительным выходом (FOPLP)
• Работа со сверхтонкими пластинами (<50 мкм)

Инженерная ценность

Сапфировый временный носитель пластин позволяет производителям полупроводников преодолеть критические ограничения, связанные с короблением и стабильностью в современной упаковке, обеспечивая:

• Улучшенная стабильность размеров на уровне пластины
• Снижение потерь урожая, вызванных короблением
• Повышенная точность выравнивания в процессах с мелким шагом
• Стабильная работа с ультратонкими пластинами
• Более высокая повторяемость и производительность процесса
• Совместимость с гетерогенными интеграционными платформами нового поколения.

Часто задаваемые вопросы

Вопрос 1: Что делает сапфир подходящим для современных упаковочных материалов?
Ответ: Сапфир сочетает в себе сверхвысокую жесткость, твердость и термическую стабильность, что значительно снижает коробление и улучшает контроль размеров во время обработки сверхтонких пластин.

Вопрос 2: Совместим ли носитель с процессами лазерной дебондинга?
А: Да. Сапфир обеспечивает высокий оптический коэффициент пропускания в диапазоне от УФ до среднего ИК, что делает его полностью совместимым с лазерным расслоением и другими передовыми методами разделения.

Вопрос 3. Могут ли сапфировые носители поддерживать крупногабаритную упаковку?
А: Да. Сапфировые носители могут быть изготовлены в виде панелей большого формата с превосходной плоскостностью и равномерным распределением напряжений, что делает их пригодными для FOPLP и других передовых технологий упаковки большой площади.
