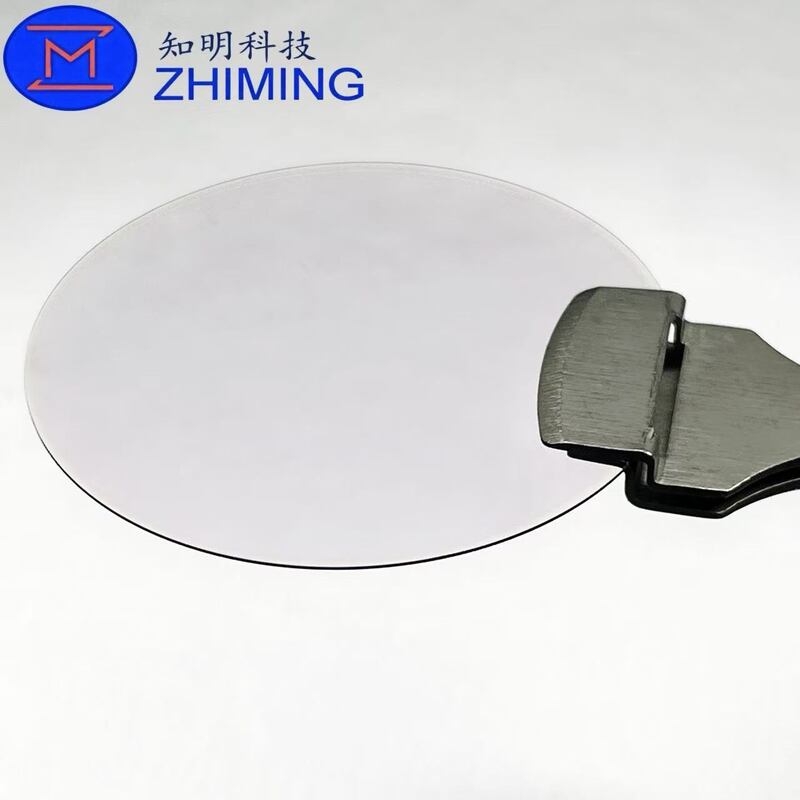

High-Purity Sapphire Wafer for LED, Semiconductor, Laser, and Optical Devices

Наименование марки:	ZMSH
Номер модели:	От 2 до 12 дюймов все доступны
MOQ:	5
цена:	by case
Время доставки:	2-4 недели
Условия оплаты:	Т/Т

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Место происхождения:

Китай

Материал:

99,999% Al2O3

Промышленность:

Стекло приведенное, оптически, eli-готовая вафля

Приложение:

Вафля Semicondutor, обломок приведенный, оптически стеклянное окно, электронная керамика

Цвет:

белый или красный или голубой

трансмиссивность света зрения:

85%

advantagement:

высокие hardness9.0, носят сопротивление

тип:

Одиночное Кристл

Упаковывая детали:

Вакуум-загерметизированные контейнеры с азотом backfill в окружающей среде класса 100

Характер продукции

Product Description

Our sapphire wafers are made of single crystal aluminum oxide (Al₂O₃) with a hexagonal lattice structure, commonly available in C-plane, A-plane, and R-plane orientations. With broad optical transparency from near-ultraviolet (190 nm) to mid-infrared, these wafers are ideal for optical components, infrared devices, high-strength laser windows, and mask materials. Sapphire’s high hardness, thermal stability, corrosion resistance, high melting point (2045°C), and excellent transparency make it a reliable material for demanding applications, though it requires precision processing.

For LED manufacturing, sapphire wafers are essential for high-quality GaN epitaxial growth, as their surface processing directly affects the brightness and uniformity of white, blue, and green LEDs. The minimal lattice mismatch between sapphire C-plane substrates and III-V/II-VI thin films ensures excellent alignment with high-temperature epitaxy processes, making sapphire wafers indispensable for advanced optoelectronic devices.

High-Purity Sapphire Wafer for LED, Semiconductor, Laser, and Optical Devices 0
