Субстрат SiC

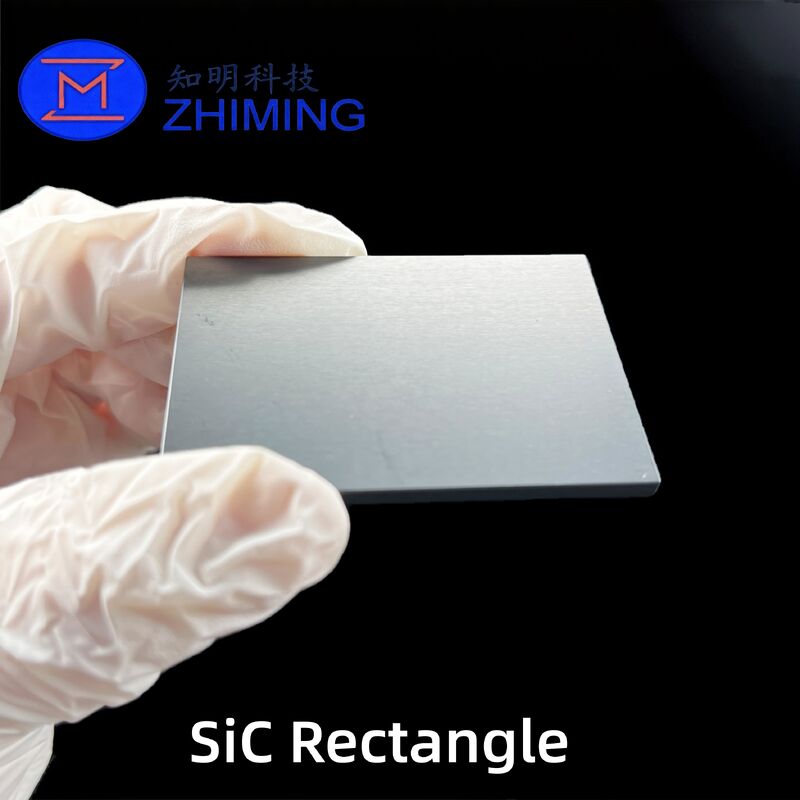

Created with Pixso. Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники

Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники

Наименование марки: ZMSH
MOQ: 10
Время доставки: 2-4 недели
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
Шанхай, Китай
Размеры:
Доступны нестандартные прямоугольные размеры.
Толщина:
330–500 мкм (настраиваемый)
Политип:
4H-SiC или 6H-SiC
Ориентация:
C-плоскость, внеосевая (0°/4°)
Поверхностная обработка:
Одиночный/двойной полирован, эпизод
Варианты допинга:
N-тип, P-тип
Качественный класс:
Исследовательский или приборный уровень
Характер продукции

Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники


Обзор продукта:


Силиконовый карбид (SiC) прямоугольный субстрат - это передовой однокристаллический полупроводниковый материал, предназначенный для удовлетворения строгих требований современной электротехники, оптоэлектронных устройств,и высокочастотные приложенияSiC известен своей превосходной теплопроводностью, широкой электронной пропускной способностью и исключительной механической прочностью, что делает его идеальным для использования в экстремальных условиях,такие как высокие температурыЭтот SiC-субстрат обычно используется в исследовательских лабораториях, разработке прототипов и производстве специализированных устройств.


Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники 0Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники 1



Процесс производства микросхем для подложки карбида кремния (SiC)


Производство субстратов из карбида кремния (SiC) включает в себя передовые методы роста кристаллов, такие как физический транспорт паров (PVT) или сублимация.


  • Приготовление сырья:Ультрачистый порошок SiC помещается в высокоплотный графитовый тигр для сублимации.


  • Кристальный рост:При температуре более 2000 °C материал SiC сублимируется и реконденсируется на семенной кристалле, образуя большую однокристаллическую шару SiC.


  • Нарезка слитков:Алмазные проволочные пилы используются для нарезания шариков на тонкие пластинки или чипы прямоугольной формы.


  • Окрашивание и измельчение:Плоскообразование поверхности обеспечивает равномерную толщину и устраняет отметины нарезки.


  • Химическая механическая полировка (CMP):Субстрат полируется до зеркально гладкой отделки, подходящей для отложения эпитаксиального слоя.


  • Допинг по желанию:Допинг N-типа или P-типа доступен для корректировки электрических свойств в соответствии с потребностями приложения.


  • Обеспечение качества:Строгое тестирование плоскости, плотности дефектов и толщины гарантирует соответствие стандартам полупроводников.


Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники 2Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники 3



Свойства материала карбида кремния (SiC)


SiC в основном доступен в кристаллических структурах 4H-SiC и 6H-SiC, каждая из которых оптимизирована для конкретных приложений:


  • 4H-SiC:Обеспечивает более высокую мобильность электронов и идеально подходит для высоковольтной электротехники, такой как MOSFET и диоды Шоттки.


  • 6H-SiC:Идеально подходит для использования в радиочастотных и микроволновых приложениях, обеспечивая меньшие потери мощности при высокочастотных операциях.


Ключевые преимущества SiC-субстратов включают:


  • Широкий диапазон:Приблизительно 3,2−3,3 eV, обеспечивая высокое разрывное напряжение и эффективность в силовых устройствах.


  • Теплопроводность:3.0 ≈ 4,9 W/cm·K, обеспечивая отличное рассеивание тепла в энергетических приложениях.


  • Механическая прочность:Твердость Моха - 9.2, что делает SiC высоко устойчивым к износу.


Применения чипов прямоугольной подложки из карбида кремния (SiC)


  • Электротехника:Идеально подходит для MOSFET, IGBT и диодов Шоттки, используемых в силовых установках электромобилей, системах хранения энергии и преобразовании мощности.


  • Высокочастотные и RF устройства:Идеально подходит для радиолокационных систем, спутниковой связи и базовых станций 5G.


  • Оптоэлектроника:Подходит для УФ-светодиодов, лазерных диодов и фотодетекторов из-за отличной УФ-прозрачности.


  • Аэрокосмическая и оборонная промышленность:Позволяет работать в радиационной среде и в условиях высокой температуры.


  • Академические и промышленные исследования:Отлично подходит для разработки новых материалов, прототипов и устройств.


Технические характеристики:



Недвижимость Стоимость
Размеры Доступны индивидуальные прямоугольные размеры
Толщина 330 ‰ 500 мкм (настраивается)
Политип 4H-SiC или 6H-SiC
Ориентация C-плоскость, вне оси (0°/4°)
Поверхностная отделка Полированный с одной/двойной стороны, готовый к эпипрепаратам
Допинговые варианты N-тип, P-тип
Уровень качества Исследовательский или устройственный класс



Опции настройки:


  • Размеры настройки:Доступен в различных размерах и формах, включая специальные прямоугольные форматы.


  • Допинговые профили:Допинг N-типа или P-типа доступен для индивидуальных электрических характеристик.


  • Обработка поверхности:Односторонняя или двусторонняя полировка, а также специальные эпитаксиальные слои.


Упаковка и доставка:


  • Опаковка:Специальные решения по упаковке для обеспечения безопасной доставки.


  • Время доставки:Обычно в течение 30 дней после подтверждения заказа.


Часто задаваемые вопросы Чипы прямоугольной подложки из карбида кремния (SiC)


  • Вопрос 1: Почему вы выбрали SiC-субстраты вместо традиционного кремния?
    SiC предлагает превосходные тепловые характеристики, более высокую прочность на разложение и значительно более низкие потери переключения по сравнению с кремниевым, что делает его идеальным для высокоэффективных, высокомощных приложений.


  • Вопрос 2: Могут ли эти субстраты быть снабжены эпитаксиальными слоями?
    Да, мы предлагаем готовые и настраиваемые варианты эпитаксии для высокомощных, радиочастотных или оптоэлектронных устройств.


  • Q3: Вы можете настроить размеры и допинг?
    Есть специальные размеры, профили допинга и поверхностные обработки для удовлетворения конкретных потребностей.


  • Вопрос 4: Как выступают субстраты SiC в экстремальных условиях?
    Субстраты SiC сохраняют структурную целостность и электрическую стабильность при температурах выше 600°C, что делает их подходящими для суровых условий, таких как аэрокосмическая, оборонная,и высокопроизводительных промышленных применений.


Сопутствующие продукты


Силиконовый карбид прямоугольный субстрат SiC чип для передовой электроники 4

Сик Силиконовый карбид Субстрат 5.0*5.0 мм Квадрат 6H-P Тип Толщина 350μm Нулевая степень
