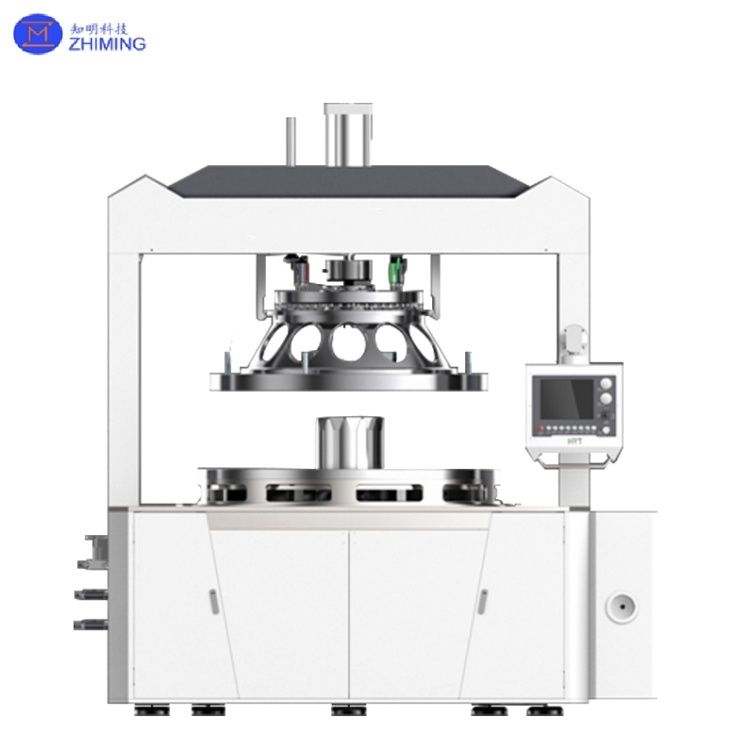

Высокоточное двустороннее шлифовально-полировальное оборудование для сапфира/стекла/кварца

​​Высокоточное оборудование для двусторонней шлифовки/полировки для сапфира/стекла/кварца

Высокоточное оборудование для двусторонней шлифовки/полировки - это специализированное прецизионное устройство, предназначенное для обработки твердых хрупких материалов, таких как полупроводниковые пластины, сапфировые подложки, оптическое стекло, кварцевые кристаллы, керамика и металлы. Используя две шлифовальные пластины, вращающиеся в противоположных направлениях, и планетарный механизм движения, оборудование обеспечивает одновременную двустороннюю шлифовку и полировку, обеспечивая высокую плоскостность (TTV ≤ 0,6 μм), низкую шероховатость (Ra ≤ 0,4 нм) и высокую параллельность (≤ 2 μм). Широко применяется в производстве полупроводников, оптоэлектронике, прецизионном машиностроении и аэрокосмической промышленности, решая такие задачи, как утонение кремниевых пластин, зеркальная обработка оптических компонентов и прецизионная шлифовка керамических уплотнительных колец, тем самым значительно повышая эффективность обработки и выход годной продукции.

Данные оборудования для высокоточной двусторонней шлифовки/полировки

Высокоточное оборудование для двусторонней шлифовки/полировкиПринцип работы

Основные характеристики высокоточного оборудования для двусторонней шлифовки/полировки

1. Высокожесткая рамная конструкция​​

• Цельнолитая рама с прецизионной конструкцией портала, обеспечивающая на 40% улучшенную устойчивость к деформации и стабильность во время работы на высоких скоростях.
• Автоматическая система смазки продлевает срок службы шестерен и подшипников до более чем 10 000 часов.

2. ​​Компоненты, сертифицированные на международном уровне​​

• В основных компонентах (например, коробках передач, подшипниках) используются такие бренды, как ​​SEW (Германия), THK (Япония), SKF (Швейцария)​​, обеспечивая точность передачи < 0,005 мм.
• Электрические системы интегрируют ​​ПЛК Siemens + инверторы Schneider​​, поддерживая регулировку скорости от 0 до 180 об/мин для различных требований к материалам.

​​

3. Интеллектуальная работа и адаптивность к технологическому процессу​​

• 7-дюймовый сенсорный HMI позволяет предварительно устанавливать рецепты шлифовки (например, черновая шлифовка, тонкая полировка и переключение режима кондиционирования), сокращая время настройки параметров на 60%.
• Встроенное управление с замкнутым контуром PID контролирует давление, скорость и температуру в режиме реального времени, снижая скорость фрагментации до < 0,1%.

​​

4. Гибкая конфигурация​​

• Диаметры шлифовальных пластин варьируются от ​​φ300 мм до φ1510 мм​​, вмещая заготовки размером 3–300 мм.
• Конфигурации питания варьируются от одномоторных (5,5 кВт) до семимоторных (общая мощность 39 кВт) установок, поддерживая индивидуальные комбинации давления и скорости.

1. ​​В: Какие материалы подходят для высокоточных машин для двусторонней шлифовки/полировки?​​

​​     О: Специально разработаны для твердых и хрупких материалов, таких как сапфир, оптическое стекло, кварцевые кристаллы, керамика, полупроводниковые кремниевые пластины и металлы, поддерживая одновременную двустороннюю сверхточную обработку.​​

2. ​​В: Каких уровней точности могут достигать машины для двусторонней шлифовки?​​

     ​​О: Плоскостность ≤2 μм, шероховатость поверхности Ra <0,4 нм, допуск по толщине ±0,5 μм, что соответствует высоким требованиям к полупроводниковым пластинам и оптическим компонентам.​
