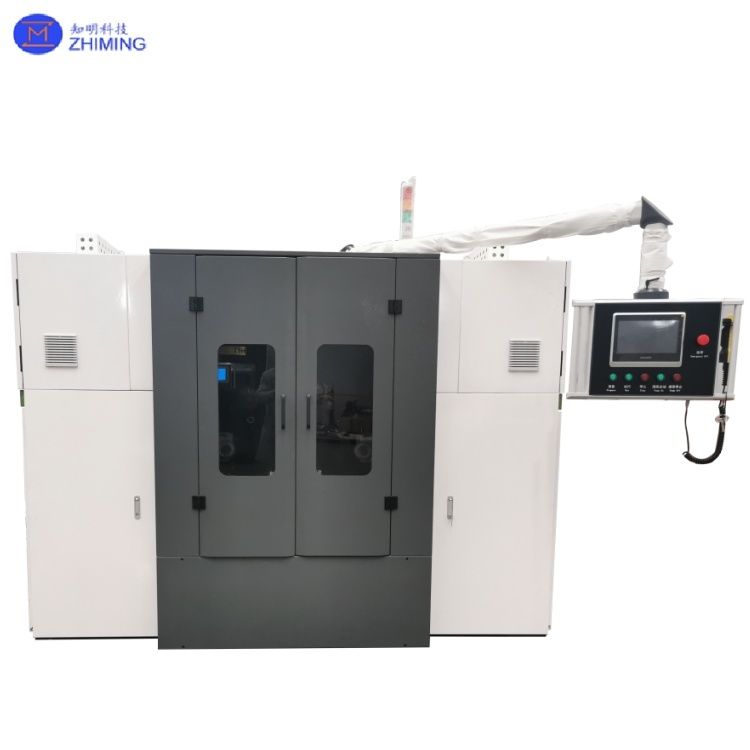

Однолинейная режущая машина для бриллиантовой проволоки для SiC/сапфира/кварца/керамического материала

Станок для однониточной алмазной проволочной резки для SiC/сапфира/кварца/керамики

Станок для однониточной алмазной проволочной резки - это высокоточное оборудование для обработки твердых и хрупких материалов, использующее алмазную проволоку (алмазную проволоку) в качестве режущей среды для достижения эффективной резки с низкими потерями за счет высокоскоростного возвратно-поступательного движения. Этот станок в основном предназначен для обработки твердых и хрупких материалов, таких как сапфир, карбид кремния (SiC), кварц, стекло, кремниевые стержни, нефрит и керамика, включая такие операции, как обрезка, усечение, отрезание и нарезка - особенно подходит для прецизионной резки материалов высокой твердости и больших размеров.

Благодаря модульной конструкции станок может быть оснащен опциональными поворотными столами, системами высокого натяжения и функциями круговой резки для удовлетворения различных потребностей обработки. По сравнению с традиционной абразивной проволочной резкой или лазерной резкой, алмазная проволочная резка обеспечивает более высокую эффективность, меньшие потери материала и превосходное качество поверхности, что делает ее широко применимой в таких отраслях, как полупроводники, фотовольтаика, светодиоды, прецизионная оптика и обработка ювелирных изделий.

Технические характеристики станка для однониточной алмазной проволочной резки

Принцип работы станка для однониточной алмазной проволочной резки

Основные принципы работы станка для однониточной алмазной проволочной резки включают в себя:

1. Высокоскоростное движение алмазной проволоки: Алмазная проволока совершает возвратно-поступательное движение со скоростью до 1500 м/мин, приводимая в движение системой направляющих колес, обеспечивая резку материала за счет шлифовального действия алмазных частиц.
2. Прецизионная система подачи: Заготовка подается с помощью серводвигателя в сочетании с высокоточными линейными направляющими, обеспечивая точность размеров до ±0,02 мм.
3. Охлаждение и удаление отходов: Водяной охладитель промывает зону резки для уменьшения теплового воздействия и удаления отходов, предотвращая сколы краев.
4. Дополнительные функциональные расширения:

• Поворотный стол: Обеспечивает резку под разными углами (например, круговую или скошенную) для цилиндрических или неправильной формы заготовок.
• Система высокого натяжения: Повышает стабильность резки для сверхтвердых материалов (например, слитков SiC).

Основные особенности станка для однониточной алмазной проволочной резки

1. Высокоэффективная обработка

• Максимальная скорость проволоки 1500 м/мин, идеально подходит для эффективной резки сверхтвердых материалов, таких как SiC и сапфир, с эффективностью на 50% выше, чем у традиционной абразивной проволочной резки.
• Оптимизированная технология управления прогибом проволоки минимизирует потери материала, обеспечивая толщину среза до 0,2 мм и повышая коэффициент использования материала на 30%.

2. Интеллектуальное управление и гибкость

• Оснащен удобным сенсорным интерфейсом для сохранения и вызова параметров одним касанием, упрощающим работу.
• Быстрое переключение между режимами резки (например, прямолинейная, криволинейная, синхронная резка нескольких пластин) для адаптации к различным требованиям обработки.

3. Модульные функциональные расширения

• Опциональный поворотный стол для прецизионной круговой или угловой резки цилиндрических заготовок (например, кремниевых стержней, необработанного нефрита).
• Система высокого натяжения (диапазон 20-60 Н) предотвращает обрыв и отклонение проволоки при резке твердых материалов.
• Поддерживает автоматическое выравнивание инструмента и позиционирование по изображению для повышения точности при обработке сложных форм.

4. Прочная конструкция

• Высокопрочный литой/кованый корпус станка обеспечивает превосходную виброустойчивость и долговременную стабильность, обеспечивая постоянную точность резки.
• Ключевые компоненты (например, направляющие колеса, шпиндели) имеют керамическое или карбид-вольфрамовое покрытие, увеличивающее срок службы до 5000 часов.

    Ответ: Алмазные проволочные пилы превосходно режут твердые хрупкие материалы, включая карбид кремния (SiC), сапфир, кварц, керамику и полупроводниковые кристаллы с точностью до ±0,02 мм.

2. Вопрос: Как алмазная проволочная резка соотносится с лазерной резкой для пластин SiC?

    Ответ: Алмазная проволочная резка обеспечивает на 50% более быструю обработку SiC с потерями материала
