Сапфировые пластинки с точностью резки диаметр 60 мм толщина 3 мм оптическое инфракрасное окно

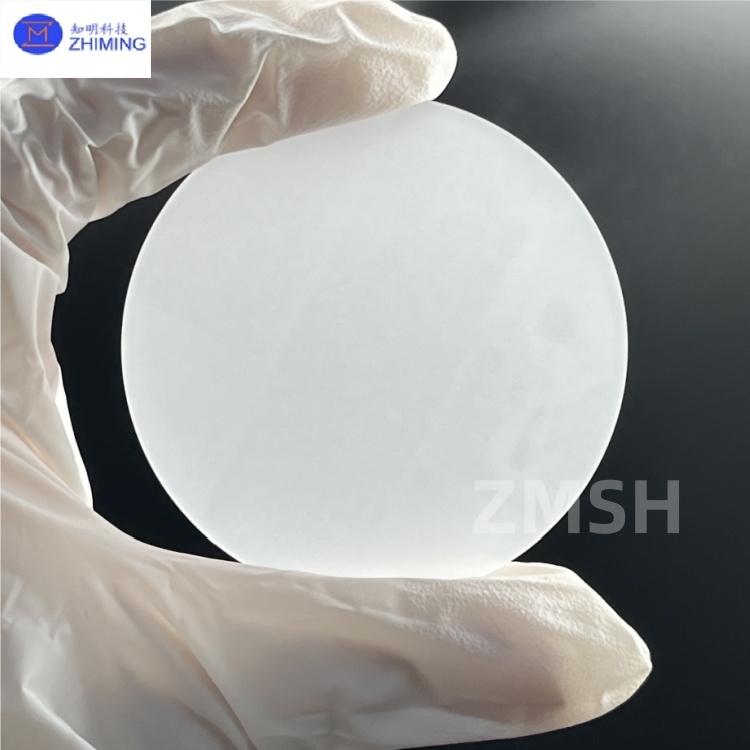

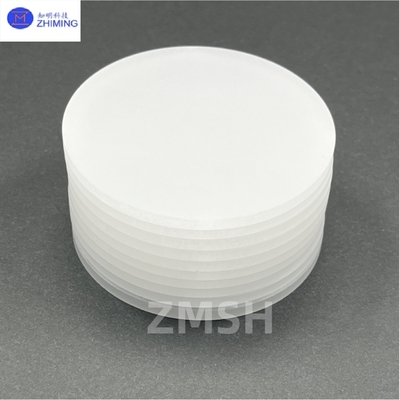

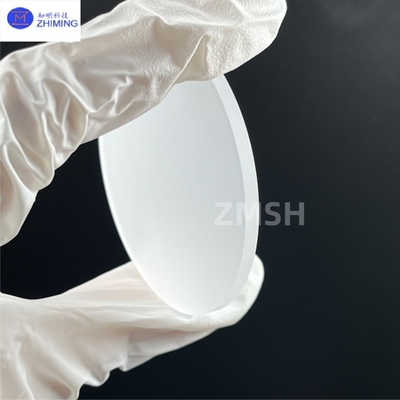

Сапфировый пластинка - это точный оптический компонент, изготовленный из высокочистого оксида алюминия (Al2O3) однокристаллического материала, с спецификациями диаметром 60 мм и толщиной 3 мм. Он достигает высокоточности измерений с помощью методов направленной резки (например, лазерная резка или пила алмазной проволоки), при этом шероховатость поверхности контролируется до < 0,5 мкм. Опции ориентации кристаллов включают C-плоскость (<0001>), A-плоскость (0001) и M-плоскость (10-10), удовлетворяя различным требованиям к применению. Наследуя присущие сапфиру преимущества, сапфировая вафля обладает твердостью (твердость Моха 9), высокой температурной устойчивостью (точка плавления 2045°C), низким коэффициентом теплового расширения (5,3×10−7/°C),и широкого спектра прозрачности (0.15×5,5 мкм), что делает его основным материалом для передовой оптоэлектроники, полупроводников и точных приборов.
Технический параметр сапфировой пластинки
|
Параметр
|
Данный продукт (60мм×3мм)
|
|
Теплопроводность
|
42 W/m·K
|
|
Прочность на изгиб
|
350 МПа
|
|
Проницаемость (400 нм)
|
> 85%
|
|
Температурный диапазон
|
-200 ≈ 1600°C
|
|
Стоимость единицы (CNY)
|
800 ‰ 1200
|
|
(данные, полученные на основе резки в плоскости C и двусторонней полировки; имеются настройки параметров).
|
Сапфировые пластинки Ключевые характеристики и преимущества
1. Экстремальная адаптация к окружающей среде
- Сапфировая пластина поддерживает стабильность при высоких температурах (> 300 ° C), сильных кислотах / щелочах и среде с высоким вакуумом. Подходит для аэрокосмических датчиков, лазерных окон и других суровых сценариев.Обладает превосходной устойчивостью к тепловым ударам (выдерживает температурные различия > 1000°C без трещин).
Высокие оптические характеристики.
- Высокая проницаемость: сапфировые пластинки с > 85% в видимом свете (400-700 нм) и > 70% в ультрафиолетовом (200-400 нм), превосходящие стандартное стекло и кварц.
- Низкая абсорбция: сапфирная пластина с абсорбцией < 0,1% в ближнем инфракрасном диапазоне (1 ‰ 5 мкм), идеально подходит для инфракрасной визуализации и квантовых систем связи.
Механическая и химическая стабильность
- Устойчивость к царапинам: твердость Моха 9, 10 раз более износостойкая, чем кварц, обеспечивая долгосрочную целостность поверхности.
- Устойчивость к коррозии: устойчива ко всем кислотам/щелочам, кроме фторводородной кислоты, подходит для морского оборудования и приборов для обнаружения химических веществ.
4- Точное изготовление.
- Достигает толерантности толщины ±0,02 мм и толерантности диаметра ±0,05 мм, обеспечивая консистенцию партии.
Поля применения сапфировых пластин
1Оптоэлектронные устройства
- ЛЭД-субстраты: сапфирная пластина служит эпитаксиальным субстратом для роста нитрида галлия (GaN), повышая эффективность светодиодов (> 120 lm / W) и продолжительность жизни (> 100 000 часов) для высококлассного освещения и дисплеев.
- Лазерные окна: сапфировые пластинки, используемые в высокомощных лазерах (например, волокнистых лазерах) в качестве зеркал ввода/вывода, терпящие интенсивность > 10 МВт/см2 с минимальными термическими искажениями.
2. Полупроводники и микроэлектроника
- Деление пластин: Сапфировые пластинки выступают в качестве подложки для резки полупроводниковых пластин, уменьшая дробление краев (<5%) и повышая урожайность.
- Инфракрасные датчики: изготавливает 812μm инфракрасные детекторы, сапфировые пластинки для наблюдения за безопасностью и измерения промышленной температуры.
3. Точные оптические системы
- Объективы для камеры: защищает объективы смартфонов/камер, утроив сопротивление ударам и уменьшая вес на 40% при толщине 3 мм.
- УФ-оптические компоненты: сапфировые пластинки позволяют использовать глубокую ультрафиолетовую литографию (248 нм длины волны) для производства полупроводников.
4Оборона и аэрокосмическая промышленность
- Конусы носа ракеты: сапфировые пластинки выдерживают температуры и удары > 800 °C, защищая оптику системы наведения в экстремальных условиях.
- Спутниковое тепловое управление: Сапфировые пластинки функционируют как радиационные теплоотводы, регулируя температуру космического аппарата с точностью ± 1 °C.
5. Возникающие технологии
- Гибкая электроника: сверхтонкий сапфир (3 мм) позволяет складывать дисплеи смартфонов с >100 000 циклов изгиба.
- Квантовые вычисления: сапфировые пластинки действуют как фотонические подложки для упаковки чипов, уменьшая потерю сигнала (< 0,5 дБ/см).
Соответствующие рекомендации по продуктам
1.12-дюймовый сапфирный пластинка сапфирная субстрат Al2O3 пластинка 9.0Mohs прозрачный SSP DSP C-ось
Сапфировая вафельЧастые вопросы
1. Вопрос: Каковы основные преимущества дисков для резки сапфировых пластин (60 мм×3 мм)?
A: Устойчивость к высоким температурам (> 1600°C), устойчивость к царапинам (жесткость Mohs 9) и прозрачность широкого спектра (0,15-5,5μm).
2. Вопрос: каков ваш MOQ и время выполнения заказов?
A: MOQ начинается с 25 штук, стандартное время производства 2 ≈ 4 недели для оптового производства.
Тэги: #Сапфировая вафель,#Точная резка,#Диаметр 60 мм#Толщина 3 мм#Инфракрасное оптическое окно.
