Инструмент ориентации пластин на основе XRD для высокоточного определения угла резки

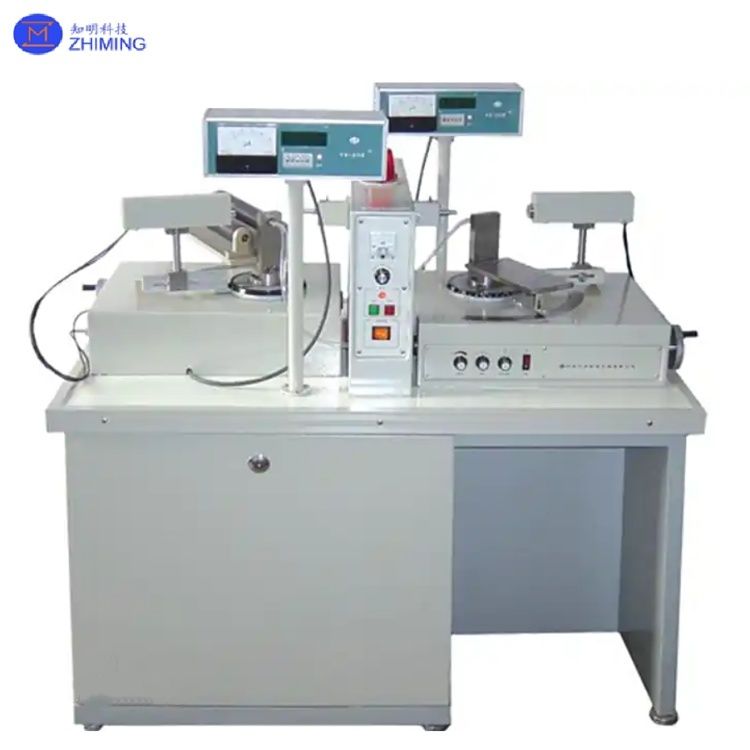

Большие изображения : Инструмент ориентации пластин на основе XRD для высокоточного определения угла резки

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	ZMSH
Сертификация:	rohs
Номер модели:	Инструмент ориентации пластины

Оплата и доставка Условия:

Количество мин заказа:	3
Цена:	by case
Упаковывая детали:	Пакет в 100-градусной комнате очистки
Время доставки:	3-6 месяцев
Условия оплаты:	банковский перевод
Поставка способности:	1000 штук в месяц

контакт

Подробное описание продукта

Рентгеновская система:	Трубка рентгеновского снимка	Размер выборки:	Вафель: 2 ′′12 дюймов; Ингота: ≤200 мм (диаметр) × 500 мм (длина)
Угловой диапазон:	θ: от -10° до +50°, 2θ: от -10° до +110°	Точность ориентации:	±10″–±30″ (модели высокой точности: ±3″)
Многоосевое движение:	Позиционирование по осям X/Y/Z, вращение на 360° ±15°, управление наклоном	Скорость сканирования:	Полная ориентация за 10 секунд (полностью автоматическая)
Заявления:	Производство полупроводников, Обработка оптических материалов
Выделить:	Инструмент ориентации пластины для определения угла резки , Высокоточный инструмент ориентации пластины

Обзор оборудования для ориентации пластин

Инструмент для ориентации пластин на основе XRD для определения угла резки с высокой точностью

Инструмент для ориентации пластин — это высокоточное устройство, основанное на технологии дифракции рентгеновских лучей (XRD), предназначенное для полупроводниковой и оптической промышленности для определения ориентации кристаллической решетки и углов резки. Его основные компоненты включают:

Система генерации рентгеновских лучей: Рентгеновские трубки с медной или молибденовой мишенью с размером фокусного пятна 0,4 × 1 мм, напряжением трубки 30–50 кВ и током трубки 0–5 мА.
Гониометр: Двухосевая (Ω-θ) шарнирная конструкция, поддерживающая угловое разрешение ±0,001° и анализ кривой качания.
Столик для образцов: V-образная или плоская выравнивающая структура, совместимая с пластинами 2–12 дюймов и большими слитками (≤20 кг).
Модуль автоматизации: Устройство штабелирования для одновременного позиционирования 12 слитков, повышающее эффективность производства.

Полные технические характеристики инструмента для ориентации пластин

Категория параметра	Параметр	Технические характеристики/Описание
Рентгеновская система	Рентгеновская трубка	Медная (Cu) мишень, фокусное пятно 0,4 × 1 мм, воздушное охлаждение
	Напряжение/ток рентгеновского излучения	30 кВ, регулируемый 0–5 мА
	Тип детектора	Трубка Гейгера-Мюллера (низкая энергия) или сцинтилляционный счетчик (высокая энергия)
	Постоянная времени	Регулируемая 0,1/0,4/3 сек
Гониометр	Размер образца	Пластина: 2–12 дюймов; Слиток: ≤200 мм (диаметр) × 500 мм (длина)
	Угловой диапазон	θ: от -10° до +50°, 2θ: от -10° до +110°
	Точность ориентации	±10″–±30″ (высокоточные модели: ±3″)
	Угловое разрешение	Минимальное считывание: 1″ (цифровое) или 10″ (шкала)
	Скорость сканирования	Полная ориентация за 10 секунд (полностью автоматизировано)
Автоматизация и управление	Столик для образцов	V-образный паз (пластины 2–8 дюймов), выравнивание по краю/OF, грузоподъемность 1–50 кг
	Многоосевое движение	Позиционирование по осям X/Y/Z, вращение на 360° ±15°, управление наклоном
	Интерфейс	PLC/RS232/Ethernet, совместимость с MES
Физические характеристики	Размеры	1130 × 650 × 1200 мм (Д × Ш × В)
	Вес	150–300 кг
	Требования к питанию	Однофазный 220 В±10%, 50/60 Гц, ≤0,5 кВт
	Уровень шума	<65 дБ (рабочий)
Расширенные функции	Управление натяжением в замкнутом контуре	Мониторинг в реальном времени, регулировка натяжения 0,1–1,0 МПа
	Оптимизация на основе ИИ	Обнаружение дефектов, предупреждения о профилактическом обслуживании
	Совместимость с несколькими материалами	Поддерживает кубические (Si), гексагональные (сапфир) и асимметричные кристаллы (YAG)

Принцип работы

Устройство работает на основе дифракции рентгеновских лучей и технологий сканирования по Омега:

1. Дифракция рентгеновских лучей:

Рентгеновские лучи, падающие на поверхность кристалла под углами Брэгга, генерируют дифракционные сигналы, что позволяет рассчитать межплоскостное расстояние и ориентацию.
Сканирование кривой качания оценивает дефекты решетки и деформацию поверхности.

2. Сканирование по Омега:

Кристалл вращается вокруг фиксированной оси, в то время как рентгеновская трубка и детектор остаются неподвижными, динамически собирая данные дифракции под разными углами для полного отображения решетки за 5 секунд.
Интегрированное движение по осям X/Y/Z обеспечивает 3D-кристаллографическую ориентацию.

3. Автоматизированное управление:

Управление вращением образца и сбором данных с помощью ПЛК или компьютера, поддержка предустановленных параметров резки (например, срезы под углом 8° или 32° для кремниевых пластин).

Основные характеристики и преимущества

Характеристика

Описание

Технические параметры/Примеры использования

Сверхвысокая точность

Точность сканирования по Омега ±0,001°, разрешение по полуширине кривой качания<0,005°

Ошибка резки пластин из карбида кремния ≤±0,5°

Высокоскоростное измерение

Однократный сбор всех кристаллографических данных, в 200 раз быстрее, чем вручную

Парковое тестирование кремниевых пластин: 120 пластин/час

Совместимость с несколькими материалами

Поддерживает кубические (Si), гексагональные (сапфир) и асимметричные кристаллы (YAG)

Применимые материалы: SiC, GaN, кварц, гранат

Интеграция ИИ

Алгоритмы глубокого обучения для обнаружения дефектов, оптимизации процесса в реальном времени

Сортировка дефектов снижает процент брака до<1%

Модульная конструкция

Расширяемая платформа X-Y для 3D-отображения или интеграции EBSD

Обнаружение плотности дислокаций кремниевых пластин ≤100 см⁻²

Инструмент для ориентации пластинОбласти применения

1. Производство полупроводников:

Резка кремниевых пластин: Определяет ориентации и , минимизируя потери при резке ( <5%).<100>Пластины из карбида кремния (SiC): процесс среза под углом 8° улучшает напряжение пробоя устройства, коэффициент потерь <10%.<111>2. Обработка оптических материалов:Сапфировые подложки: Режет светодиодные чипы с точностью ±0,1°, чтобы уменьшить потери светоотдачи.
YAG-лазерные кристаллы: Точная резка поверхностей лазерного резонатора для превосходного качества луча.3. Высокотемпературные сплавы и керамика:

Лопатки турбин: Контроль ориентации сплава на основе никеля улучшает термостойкость (>1200°C).

Циркониевая керамика: Режет задние панели смартфонов с однородностью толщины ±0,02 мм.
4. Исследования и контроль качества:

Анализ дефектов кристаллов: Отображает плотность дислокаций с помощью кривых качания ( <10³ см⁻²).

НИОКР новых материалов: Оценивает ориентацию решетки перовскитных солнечных элементов для повышения эффективности фотоэлектрических преобразователей.
Инструмент для ориентации пластин

Часто задаваемые вопросы

1. Вопрос: Как откалибровать инструмент для ориентации пластин? Ответ: Калибровка включает в себя выравнивание источника рентгеновского излучения и детектора с использованием эталонных кристаллов, обычно требующих угловой точности <0,001° и автоматизированных настроек программного обеспечения для обеспечения точности.
2. Вопрос: Какова типичная точность инструмента для ориентации пластин?
