Резюме

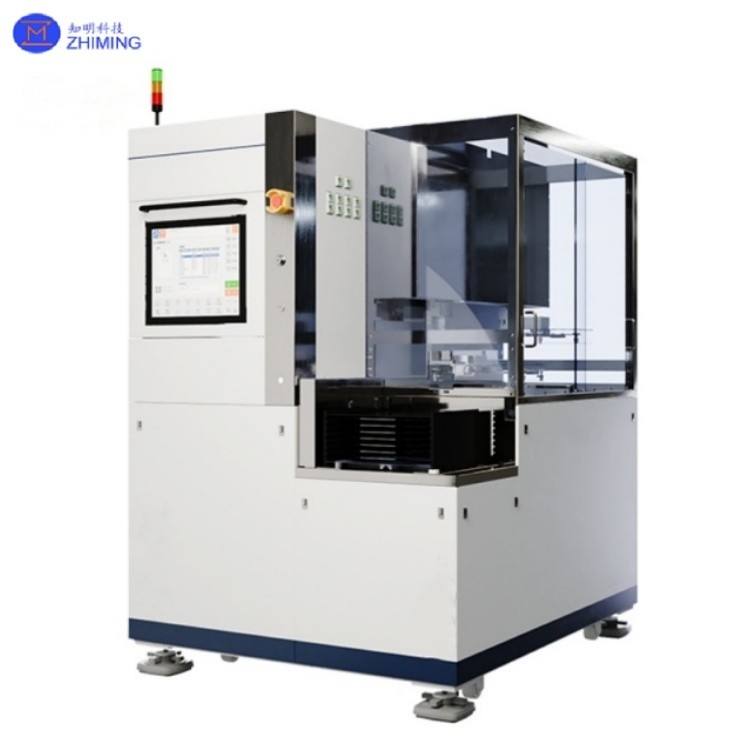

Полностью автоматическое оборудование для резки вафли 8 дюймов 12 дюймов
Полностью автоматическая высокоточная пила для резки - это передовая полупроводниковая система резки, предназначенная для высокоточного отделения пластинок (8"/12") и хрупких материалов.Использование технологии бриллиантового лезвия (30,000-60,000 RPM), он достигает точности резки на уровне микронов (± 2 мкм) с минимальным измельчением (< 5 мкм), превосходя альтернативные методы в полупроводниковых и передовых упаковочных приложениях.Система включает высокожесткие шпиндели, нанометрические этапы позиционирования и интеллектуальное выравнивание зрения для беспилотных операций, отвечающие строгим требованиям современного производства чипов и обработки полупроводников третьего поколения.
Технические параметры
| Параметр |
Спецификация |
| Рабочий размер |
Φ8", Φ12" |
| Свинцовый |
Двойная ось 1.2/1.8/2.4/3.0Максимально 60000 оборотов в минуту |
| Размер лезвия |
"2" ~ 3" |
| Ось Y1 / Y2 |
Одноступенчатый инкремент: 0,0001 мм |
| Точность позиционирования: < 0,002 мм |
| Диапазон резки: 310 мм |
| Ось X |
Диапазон скорости подачи: 0,1 ‰ 600 мм/с |
| Ось Z1 / Z2 |
Одноступенчатый инкремент: 0,0001 мм |
| Точность позиционирования: ≤ 0,001 мм |
| θ Ось |
Точность позиционирования: ±15" |
| Очистная станция |
Скорость вращения: 100-3000 оборотов в минуту |
| Способ очистки: Автомобильное промывание и сушка |
| Рабочее напряжение |
3-фазные 380В 50Гц |
| Размеры (W×D×H) |
1550×1255×1880 мм |
| Вес |
2100 кг |
Преимущества
1Высокоскоростное сканирование кассетных кадров с системой предупреждения о столкновении позволяет быстро определить точное положение и улучшить способность коррекции ошибок;
2Инновационный режим синхронной резки с двумя шпинделями повышает эффективность обработки на 80% по сравнению с системами с одним шпинделем;
3Премиальные импортированные шаровые винты, линейные проводники и замкнутый цикл управления решеткой Y-оси обеспечивают долгосрочную стабильность обработки;
4Полностью автоматизированная работа (погрузка/постановка/резание/инспекция) значительно сокращает ручное вмешательство;
5Уникальный дизайн с двумя шпинделями в стиле порта с минимальным расстоянием между лезвиями 24 мм удовлетворяет различным требованиям к резке;
Особенности
1Высокоточная бесконтактная система измерения высоты;
2. Возможность одновременного резки с двумя лезвиями с несколькими пластинами;
3. Интеллектуальные системы обнаружения (автокалибровка/инспекция отрезков/мониторинг разрыва лезвия);
4- многорежимные алгоритмы выравнивания, адаптируемые к различным требованиям процесса;
5Мониторинг позиции в реальном времени с автоматической коррекцией ошибок;
6Механизм проверки качества первичного отбора;
7Интеграция модуля автоматизации завода;
Материалы и приложения для адаптации
| Материал |
Типичные применения |
Требования к обработке |
| Нитрид алюминия (AlN) |
Высокопроизводительные тепловые субстраты, светодиодные упаковки |
Низкое напряжение нарезки, предотвращение деламинации |
| PZT Керамика |
Фильтры 5G, устройства SAW |
Высокочастотная стабильная резка |
| Теллурид бизмута (Bi2Te3) |
Термоэлектрические модули |
Процесс низкотемпературной обработки |
| Монокристаллический кремний (Si) |
Чипы IC |
Подмикронная точность нарезки |
| Соединение эпоксидной формовки |
Субстраты BGA |
Совместимость многослойного материала |
| Диэлектрические колонки Cu/PI |
WLCSP |
Обработка сверхтонких пластин |
Эффект обработки
