Термокомпрессионное анодное связывающее оборудование тепловое связывающее давление Si Cu Al-Ge Материал 600°C 2-8 дюймов

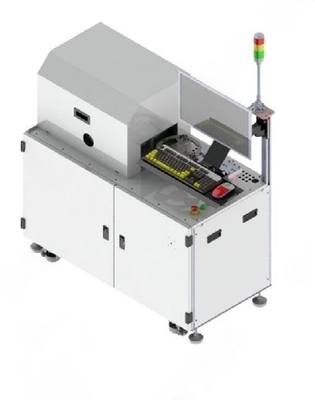

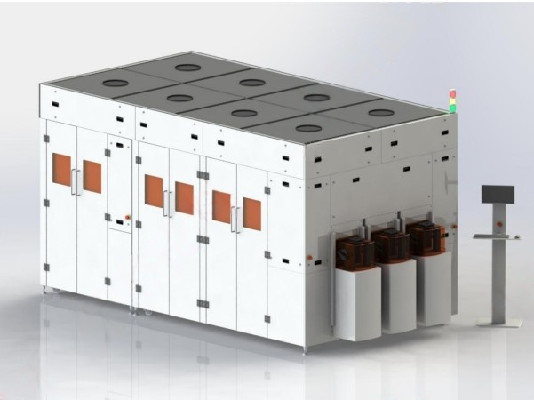

Аннодическое соединительное оборудование термосжатия
Термокомпрессионное анодное связывающее оборудование включает в себя технологию двойного процесса связывания, объединяющую термокомпрессионное и анодное связывание.специально разработанные для металлизированной упаковки 2-8" пластинок (.g., Си/Ку/Аль-Ге системы) с максимальной рабочей температурой 600°C. Термокомпрессионное анодное связывающее оборудование посредством точного управления параметрами температуры, давления и напряжения,достигает высокопрочной герметической уплотнения между пластинами, что делает его подходящим для упаковочных приложений, требующих высокой температурной стойкости и надежности, таких как устройства MEMS и мощные полупроводники.Ключевое преимущество заключается в его одновременной способности к диффузионному связыванию металлов (термокомпрессия) и связыванию интерфейсов стекло-кремний (анодическое связывание).
Технические спецификации системы соединения пластин
| Размер пластинки: |
4-8 дюймов |
| Совместимые материалы: |
Si, Cu, Au, Au-Sn, Al-Ge и т.д. |
| Максимальная температура: |
600°С |
| Максимальное давление: |
100 кН, точность управления ± 1% |
| Скорость нагрева: |
30°C/мин |
| Однородность температуры: |
≤ ± 2% |
| Напряжение и ток анода: |
≤ 2 кВ, ≤ 100 мА |
| Точность после слияния: |
≤5μm, ≤2μm |
| Способ загрузки: |
Кассеты |
| Многорежимная интеграция: |
Определение края, активация, очистка, выравнивание, сцепление |
| Связывающая атмосфера: |
Вакуум, метанол, инертный газ (по желанию)al) |
Термокомпрессионное анодное связывающее оборудование поддерживает обработку вафли размером 2-8 дюймов с максимальной рабочей температурой 600 °C, диапазоном давления 5-200 кН и уровнем вакуума ≤5×10−3 Pa.Термокомпрессионное анодное связывающее оборудование включает в себя высокоточную систему управления замкнутым циклом для температуры (± 1 °C), давление (флуктуация ≤±1%) и напряжение (0-2000 В регулируемые для анодной связи). совместимы с материальными системами, включая Si, Cu и Al-Ge,специально разработан для применения в герметической упаковке (скорость утечки ≤1×10−8 Pa·m3/s) в MEMS и силовых устройствах.
Тепловое соединение под давлением
Связывание Au-Si:
Принцип работы:
Термокомпрессионное анодное связывающее оборудование:
Производительность выравнивания термокомпрессионных связей (точность < 2μm)
Заявления
· Опаковка устройств MEMS: Термокомпрессионное анодное связывающее оборудование обеспечивает герметическую инкапсуляцию микроэлектромеханических систем, обеспечивая долгосрочную эксплуатационную надежность.
· Опаковка полупроводников мощности: Термокомпрессионное анодное связывающее оборудование облегчает высокотемпературное сопротивление и теплопроводное связывание интерфейсов для высокомощных чипов.
· Герметическая упаковка датчиков: Термокомпрессионное анодное связывающее оборудование обеспечивает защитную капсулу для чувствительных к окружающей среде датчиков, защищенную от влаги и окисления.
· Оптоэлектронная интеграция: Термокомпрессионное анодное связывающее оборудование позволяет связывать гетероматериалы между оптическими и электронными компонентами для повышения эффективности фотоэлектрического преобразования.

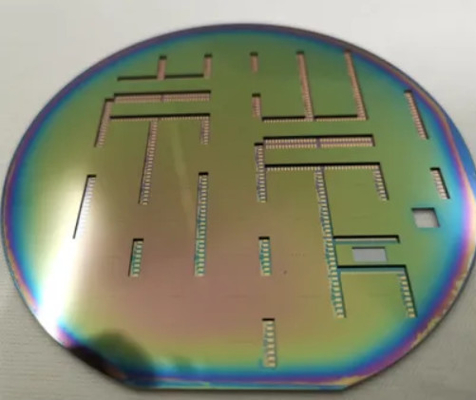

Эффект от обработкиАнодная связь стекла и кремния.
