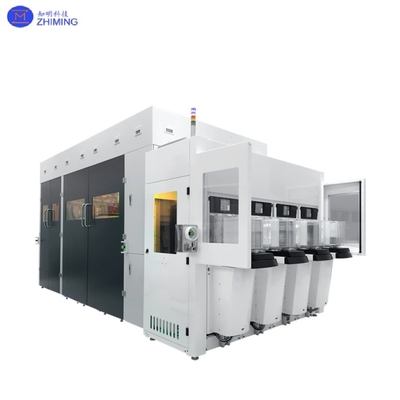

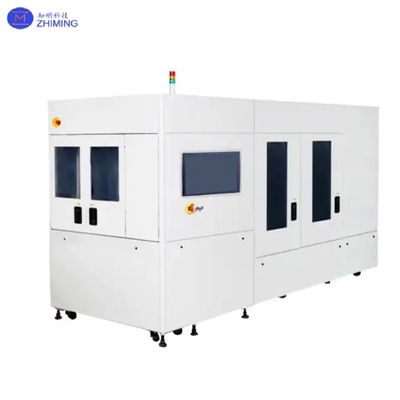

Оборудование для скрепления пластинок Температура в помещении Скрепление гидрофильным скреплением Si-SiC Si-Si Скрепление 2 -12 дюймов

Оборудование для скрепления пластинок Температура в помещении Скрепление гидрофильным скреплением Si-SiC Si-Si Скрепление 2 -12 дюймов

Обзор системы связывания пластин

Wafer Bonding Equipment - это высококачественное оборудование для связывания, специально разработанное для производства силовых устройств из карбида кремния (SiC), поддерживающее спецификации для вафелей от 2 до 12 дюймов.Оборудование для склеивания пластин включает в себя передовые технологии прямого склеивания при комнатной температуре и поверхностно-активированного склеивания, с особой оптимизацией для гетерогенных процессов связывания SiC-SiC и SiC-Si.С интегрированной высокоточной оптической системой выравнивания (≤±2 мкм) и замкнутым контуром управления температурой/давлением, обеспечивает высокую прочность сцепления (≥ 2 J/m2) и превосходную однородность интерфейса, необходимую для изготовления устройств с полупроводниковыми устройствами.

Технические спецификации системы соединения пластин

Основные функциональные параметры:

Интеллектуальная система управления

·Индустриальный HMI для прикосновения

·≥ 50 хранимых рецептов

·Обратная связь давление-температура в режиме реального времени в замкнутом цикле

Система защиты безопасности:

·Защита от тройной блокировки (давление/температура/вакуум)

·Система аварийного торможения

·Совместимость с чистыми помещениями класса 100

Расширенные функции:

·Необязательное обращение с пластинами с помощью роботов

·Поддержка протокола связи SECS/GEM

·Интегрированный модуль линейного контроля

Оборудование для соединения пластин специально разработано для НИОКР и серийного производства полупроводников третьего поколения.Модульная архитектура Wafer Bonding Equipment обеспечивает высокую надежность связывания для силовых устройств на основе SiCИнновационная технология плазменной предварительной обработки значительно повышает прочность связывания интерфейсов (≥ 5 J/m2), в то время как сверхвысокая вакуумная среда обеспечивает свободные от загрязнений интерфейсы связывания.Интеллектуальная система контроля температуры и давления, в сочетании с точностью подмикронного выравнивания, обеспечивает решения связывания на уровне пластины для HEMT, SBD и других устройств.

Фотография

Совместимые материалы

Заявления

· Опаковка устройства MEMS: оборудование для скрепления пластин подходит для герметической герметизации микроэлектромеханических систем (MEMS), таких как акселерометры и гироскопы.

· Сенсоры изображения CIS: оборудование для скрепления пластин позволяет связывать пластинки CMOS с оптическими стеклянными подложками при низкой температуре.

· Интеграция 3D-IC: оборудование для скрепления пластин поддерживает сцепление на комнатной температуре для сквозного кремния через пластинки (TSV).

· Соединенные полупроводниковые устройства: оборудование для скрепления пластин облегчает передачу эпитаксиального слоя для устройств питания GaN/SiC.

· Производство биочипов: Wafer Bonding Equipment предоставляет низкотемпературные упаковочные решения для микрофлюидных чипов.

Эффект обработки——Связывание линбо 3 и силикового пластин

(а) Фотографии линбО3/СиС пластин, склеенных при комнатной температуре. (б) Фотографии чипов на 1 × 1 мм.

(a) Поперечное сечение изображения TEM интерфейса связывания LiNbO3/SiC (b) Увеличенный вид (a)
