Детали продукта
Место происхождения: Китай
Фирменное наименование: ZMSH
Сертификация: rohs
Номер модели: Оборудование для технологии лазера микроджета
Условия оплаты и доставки
Количество мин заказа: 1
Цена: by case
Время доставки: 5-10 месяцев
Условия оплаты: T/T
Purpose:: |
Microjet laser technology equipment |
Объем стола:: |
300*300*150 |
Positioning accuracy μm:: |
+/-5 |
Repeated positioning accuracy μm:: |
+/-2 |
Тип цифрового управления:: |
DPSS Nd:YAG |
Wavelength:: |
532/1064 |
Purpose:: |
Microjet laser technology equipment |
Объем стола:: |
300*300*150 |
Positioning accuracy μm:: |
+/-5 |
Repeated positioning accuracy μm:: |
+/-2 |
Тип цифрового управления:: |
DPSS Nd:YAG |
Wavelength:: |
532/1064 |

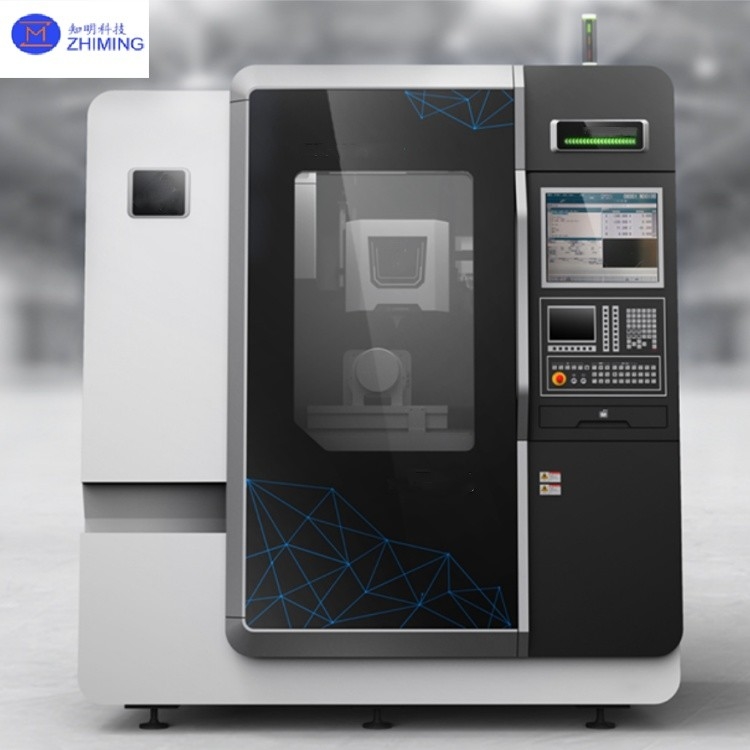

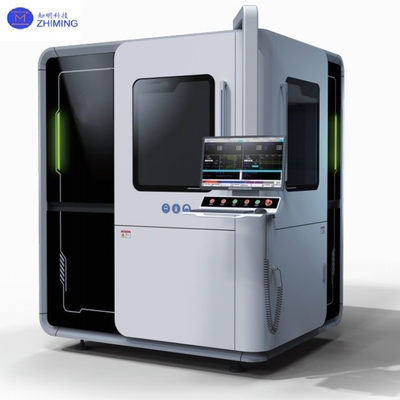

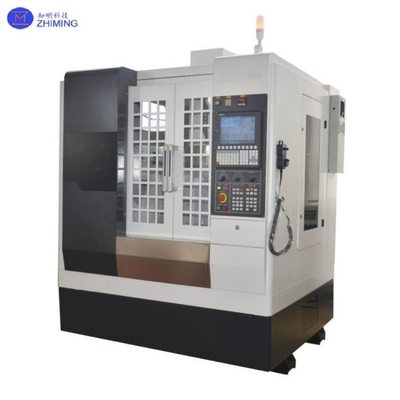

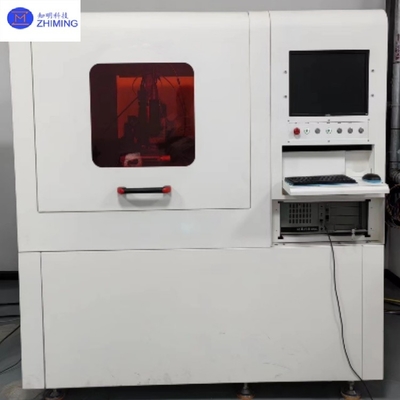

Системы Microjet Laser позволяют сверхточно обрабатывать полупроводниковые материалы, соединяя высокоэнергетические импульсные лазеры с жидкими струями микроскопа (обычно деионизированной водой или инертными жидкостями),с использованием направляющих и охлаждающих эффектов жидких струй.
Благодаря высокой точности, низкому уровню повреждений и высокой чистоте микрореактивные лазерные технологии заменяют традиционные процессы обработки и сухих лазеров в области полупроводников.особенно в полупроводниках третьего поколения (SiC/GaN), 3D упаковки и обработки сверхтонких пластин.
| Объем столешницы | 300*300*150 | 400*400*200 |
| Линейная ось XY | Линейный двигатель. | Линейный двигатель. |
| Линейная ось Z | 150 | 200 |
| Точность позиционирования μm | +/-5 | +/-5 |
| Точность повторного позиционирования μm | +/-2 | +/-2 |
| Ускорение G | 1 | 0.29 |
| Численное управление | 3 оси /3+1 оси /3+2 оси | 3 оси /3+1 оси /3+2 оси |
| Тип цифрового управления | DPSS Nd:YAG | DPSS Nd:YAG |
| длина волны nm | 532/1064 | 532/1064 |
| Номинальная мощность W | 50/100/200 | 50/100/200 |
| Водяной струй | 40-100 | 40-100 |
| Стержень давления на соплах | 50-100 | 50-600 |
| Размеры (машинный инструмент) (ширина * длина * высота) мм | 1445*1944*2260 | 1700*1500*2120 |
| Размер (контрольный шкаф) (W * L * H) | 700*2500*1600 | 700*2500*1600 |
| Масса (оборудование) T | 2.5 | 3 |
| Масса (контрольный шкаф) в кг | 800 | 800 |
|
Возможность обработки |
Грубость поверхности Ra≤1,6um Скорость открытия ≥ 1,25 мм/с Резание окружности ≥6 мм/с Линейная скорость резки ≥ 50 мм/с |
Грубость поверхности Ra≤1,2 mm Скорость открытия ≥ 1,25 мм/с Резание окружности ≥6 мм/с Линейная скорость резки ≥ 50 мм/с |
|
Для галлиевого нитрида, ультраширокополосных полупроводниковых материалов (алмаз/оксид галлия), аэрокосмических специальных материалов, углеродной керамической субстрат LTCC, фотоэлектрических,обработка сцинтилляторных кристаллов и других материалов. Примечание: мощность обработки зависит от характеристик материала.
|
||
1Небольшая потеря материалов и оборудования для обработки
2. значительно уменьшить шлифовальные звенья
3. Низкая стоимость труда автоматизированной обработки
4Высококачественная обработка стенки и режущего края
5Чистая переработка без загрязнения окружающей среды
6Высокая эффективность обработки
7. Высокий урожай переработки
Испытание с параметрами обработки отладки, и эффект резки показан на рисунке ниже.Вафля полностью поцарапана., а задняя часть режущей ленты (УФ-пленки) в основном не повреждена и не царапина.
1Вопрос: Каковы основные преимущества оборудования с микрореактивной лазерной технологией?
A: Преимущества микрореактивного лазерного оборудования включают высокую точность обработки, хороший эффект охлаждения, отсутствие зоны, подверженной воздействию тепла, параллельный режущий край и эффективную производительность обработки,подходящий для точной обработки твердых и хрупких материалов.
2В: В каких областях используется оборудование с микрореактивной лазерной технологией?
О: Технологическое оборудование микрореактивного лазера широко используется в полупроводниках третьего поколения, аэрокосмических материалах, резке алмазов, металлизированном алмазе, керамической подложке и других областях.
Теги: #Microjet Island лазерное оборудование, #Microjet лазерная технология, #Полупроводниковая обработка пластин, #Wafer slice, #Silicon carbide material, #Wafer dicing, #Metal
