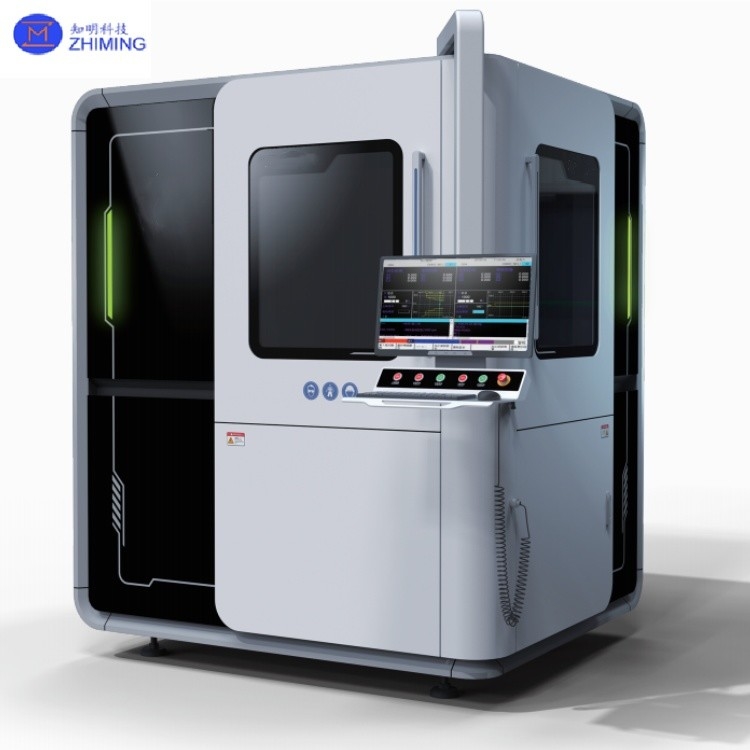

Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин

Детали продукта

Место происхождения: Китай

Фирменное наименование: ZMSH

Сертификация: rohs

Номер модели: Микрофлюидное лазерное оборудование

Условия оплаты и доставки

Количество мин заказа: 1

Цена: by case

Время доставки: 5-10 месяцев

Условия оплаты: T/T

Получите самую лучшую цену
Выделить:
Цель::
Микрофлюидное лазерное оборудование
Объем стола::
300*300*150
Точность позиционирования μm::
+/-5
Точность повторного позиционирования в мкм::
+/-2
Тип цифрового управления::
DPSS Nd:YAG
Wavelength::
532/1064
Цель::
Микрофлюидное лазерное оборудование
Объем стола::
300*300*150
Точность позиционирования μm::
+/-5
Точность повторного позиционирования в мкм::
+/-2
Тип цифрового управления::
DPSS Nd:YAG
Wavelength::
532/1064
Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин

Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин 0

Аннотация к статьеоборудование для лазерной технологии icrojet



Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин




Микроджетная лазерная технология - это передовая и широко используемая технология обработки композитов, которая сочетает в себе струю воды "тонкой как волос" с лазерным пучком,и направляет лазер точно на поверхность обработанной части через полное внутреннее отражение таким же образом, как традиционные оптические волокнаВодный струй непрерывно охлаждает область резки и эффективно удаляет порошок, полученный при обработке.





Как технология обработки лазера холодной, чистой и контролируемой, микроджетная лазерная технология эффективно решает основные проблемы, связанные с сухими лазерами, такие как тепловое повреждение, загрязнение,деформация, осаждение детритов, окисление, микрорастрескивания и конизация.

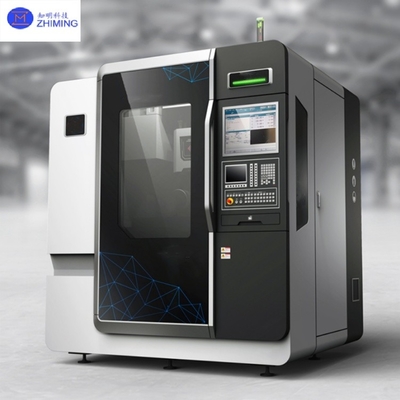

Основное описание обработки микрореактивным лазером

Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин 1



1. Лазерный тип
Диод-накачиваемый твердотельный Nd:YAG лазер. Время ширины импульса составляет us/ns, а длина волны - 1064 нм, 532 нм или 355 нм. Средний диапазон мощности лазера 10-200 Вт.






2Система водного струя
Чистая деионизированная фильтрованная вода с низким давлением. Потребление воды ультратонкого струя воды составляет всего 1 литр / час при давлении 300 бар. Полученная сила незначительна (< 0,1 Н).

Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин 2






3- Выплюнуть.
Размер сопла 30-150 мм, материал сопла - сапфир или бриллиант.






4Помощная система
Насосы высокого давления и системы очистки воды.














Технические спецификации



Объем столешницы 300*300*150 400*400*200
Линейная ось XY Линейный двигатель. Линейный двигатель.
Линейная ось Z 150 200
Точность позиционирования μm +/-5 +/-5
Точность повторного позиционирования μm +/-2 +/-2
Ускорение G 1 0.29
Численное управление 3 оси /3+1 оси /3+2 оси 3 оси /3+1 оси /3+2 оси
Тип цифрового управления DPSS Nd:YAG DPSS Nd:YAG
длина волны nm 532/1064 532/1064
Номинальная мощность W 50/100/200 50/100/200
Водяной струй 40-100 40-100
Стержень давления на соплах 50-100 50-600
Размеры (машинный инструмент) (ширина * длина * высота) мм 1445*1944*2260 1700*1500*2120
Размер (контрольный шкаф) (W * L * H) 700*2500*1600 700*2500*1600
Масса (оборудование) T 2.5 3
Масса (контрольный шкаф) в кг 800 800

Возможность обработки

Грубость поверхности Ra≤1,6um

Скорость открытия ≥ 1,25 мм/с

Резание окружности ≥6 мм/с

Линейная скорость резки ≥ 50 мм/с

Грубость поверхности Ra≤1,2 mm

Скорость открытия ≥ 1,25 мм/с

Резание окружности ≥6 мм/с

Линейная скорость резки ≥ 50 мм/с



Для галлиевого нитрида, ультраширокополосных полупроводниковых материалов (алмаз/оксид галлия), аэрокосмических специальных материалов, углеродной керамической субстрат LTCC, фотоэлектрических,обработка сцинтилляторных кристаллов и других материалов.

Примечание: мощность обработки зависит от характеристик материала.

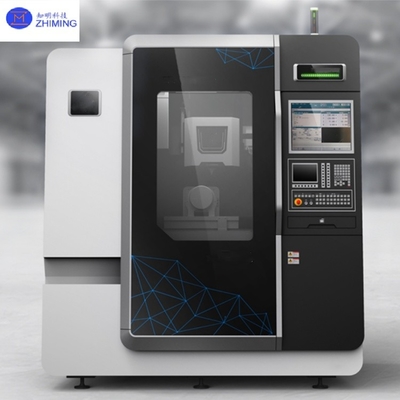

Использование оборудования для технологии микрореактивного лазера

Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин 3

1. Резание пластин (резание)
Материалы: Кремний (Si), карбид кремния (SiC), нитрид галлия (GaN) и другие твердые и хрупкие материалы для резки пластин.
Применение: заменить традиционный бриллиантовый лезвие, уменьшить разрыв края (разрыв края < 5 мкм, резка лезвия обычно > 20 мкм).
Скорость резки увеличилась на 30% (например, скорость резки SiC до 100 мм/с).
Стелт-дикинг: лазерная модификация внутри пластины, разделение с помощью жидкого струя, подходящее для сверхтонких пластин (<50 мкм).





2Бурение щелочью и обработка микроотводов
Применение: через кремний (TSV) бурение для 3D IC. Термическая обработка массива микроотводов для силовых устройств, таких как IGBT.
Технические параметры:
Диапазон диафрагмы: 10μm ~ 200μm, соотношение глубины к ширине до 10:1.
Уровень грубости стенки поров (Ra) < 0,5 мкм лучше, чем при прямой лазерной абляции (Ra> 2 мкм).

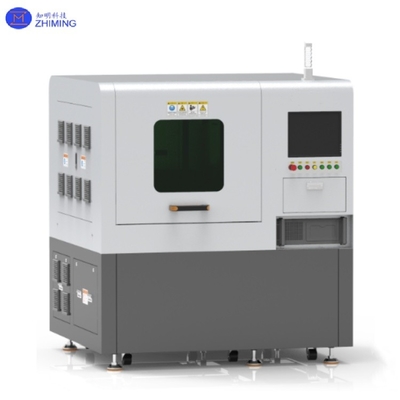

Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин 4

3Продвинутая упаковка
Применение: RDL (Rewiring layer) Открытие окна: лазер + струя удаляет пассивирующий слой, раскрывающую подложку.
Упаковка на уровне пластиковых пластиков (WLP): эпоксидные пластиковые формовочные материалы (EMC) для упаковки с вытяжкой.
Преимущества: избегают деформации щебня, вызванной механическим напряжением, и увеличивают урожайность до более чем 99,5%.





4. Обработка полупроводников соединений
Материал: GaN, SiC и другие широкополосные полупроводники.
Применение: гравирование входных выемки устройств HEMT: жидкий струй контролирует лазерную энергию, чтобы избежать термического разложения GaN.
Лазерная отжига: локальное нагревание микро-джетом для активации зоны имплантации ионов (например, источник SiC MOSFET).





5. Ремонт дефектов и тонкая настройка
Применение: лазерное слияние избыточных схем в памяти (DRAM/NAND).
Настройка массивов микролинз для оптических датчиков, таких как ToF.
Точность: точность управления энергией ±1%, ошибка положения ремонта < 0,1 мкм.








Случай обработки





Микрофлюидное лазерное оборудование для обработки полупроводниковых пластин 5








Вопросы и ответы



1. Вопрос: Для чего используется микрореактивная лазерная технология?
A: Технология микрореактивного лазера используется для высокоточной резки, бурения и структурирования полупроводников (например, пластинки SiC, бурение TSV) и передовой упаковки с низким уровнем теплового ущерба.





2Вопрос: Как микрореактивный лазер улучшает производство полупроводников?
Ответ: Он обеспечивает точность до микрона с почти нулевым тепловым повреждением, заменяя механические лезвия и уменьшая дефекты в хрупких материалах, таких как GaN и SiC.






Тег: #Лазерное оборудование для микрообработки Microjet, #Лазерная технология обработки, #Половопроводные пластины обработки, #Лазерная технология Microjet, #Карбид кремния слиток круглый, #Wafer dicing,#Металлический композит
