Узорированный сапфирный субстрат (PSS) Однокристаллический сапфир Al2O3 для производства светодиодов 2 дюйма / 4 дюйма / 6 дюймов
Схемообразованный сапфирный субстрат (PSS) - это субстрат, на котором микро- и наноструктуры формируются методами литографии и офорта.Он в основном используется в производстве светодиодов (диодов излучающих свет) для улучшения эффективности извлечения света с помощью дизайна поверхностного рисунка, тем самым повышая яркость и производительность светодиодов.
Схемообразованный сапфирный субстрат ((PSS)Свойства
Узорированный сапфирный субстрат ((PSS) - это процесс создания определенного микрометрового узора в форме купола, конуса или пирамиды на сапфировом субстрате.Неравномерные узоры на сапфировых подложках могут вызывать рассеивание или преломление света, тем самым повышая световую эффективность.
|
Структура кристалла
|
Шестиугольный
|
|
Константа решетки ((nm)
|
a=4.76Å c=12.99Å
|
|
Плотность ((g/cm)3)
|
3.98
|
|
Точка плавления ((°C)
|
2040
|
|
Скромность Моха.
|
9
|
|
Диэлектрическая постоянная
|
9.3 ((Площадь) 11.5 ((Площадь C)
|
|
Теплопроводность ((W/cm.K)
|
0.46
|
|
Тепловое расширение
|
6.7*10-6/k ((C плоскость) 5,0*10-6/k(Самолет)
|
|
Индекс преломления
|
1.762-1.777
|
|
Передача
|
Испытательный образец:Сапфир:D76.2*4 мм
|
|
УФ:200~380nm 74%~84%
|
|
Видимый свет: 380-760 нм 85%
|
|
Инфракрасное: 760 ~ 1000 нм 85%
|
|
Дальний инфракрасный спектр:> 1000 нм 80% ~ 100%
|
- Характеристики материала:Материал субстрата - однокристаллический сапфир (Al2O3), обладающий высокой твердостью, высокой теплостойкостью и химической стабильностью.
- Структура поверхности:Поверхность литографируется и выгравирована, чтобы сформировать периодические микро-наноструктуры, такие как конусы, пирамиды или шестиугольные массивы.
- Оптические свойства:Благодаря конструкции поверхностного рисунка сокращается общее отражение света на интерфейсе и повышается эффективность извлечения света.
- Тепловая производительность:Сапфировый субстрат обладает отличной теплопроводностью и подходит для высокопроизводительных светодиодов.
- Размеры:Общие размеры: 2 дюйма (50,8 мм), 4 дюйма (100 мм) и 6 дюймов (150 мм).
Схемообразованный сапфирный субстрат ((PSS)Параметры
|
Положение
|
Узористый сапфирный субстрат ((2 ~ 6 дюймов)
|
|
Диаметр
|
500,8 ± 0,1 мм
|
1000,0 ± 0,2 мм
|
1500,0 ± 0,3 мм
|
|
Толщина
|
430 ± 25 мкм
|
650 ± 25 мкм
|
1000 ± 25 мкм
|
|
Ориентация поверхности
|
C-плоскость (0001) под углом в сторону оси M (10-10) 0,2 ± 0,1°
|
|
C-плоскость (0001) вне угла к оси A (11-20) 0 ± 0,1°
|
|
Первичная плоская ориентация
|
А-плоскость (11-20) ± 1,0°
|
|
Первичная плоская длина
|
160,0 ± 1,0 мм
|
300,0 ± 1,0 мм
|
47.5 ± 2,0 мм
|
|
Р-Планета
|
В девять.
|
|
Передняя поверхность
|
По образцу
|
|
Окончание поверхности спины
|
SSP: мелкомолоченный, Ra=0,8-1,2um; DSP: эпиполированный, Ra<0,3nm
|
|
Лазерная марка
|
Сзади
|
|
TTV
|
≤ 8 мкм
|
≤ 10 мкм
|
≤ 20 мкм
|
|
ВЫБОК
|
≤ 10 мкм
|
≤ 15 мкм
|
≤ 25 мкм
|
|
WARP
|
≤ 12 мкм
|
≤ 20 мкм
|
≤ 30 мкм
|
|
Исключение краев
|
≤ 2 мм
|
|
Спецификация образца
|
Структура формы
|
Купол, Конус, Пирамида
|
|
Высота узора
|
10,6 - 1,8 мкм
|
|
Диаметр узора
|
20,75 ~ 2,85 мкм
|
|
Пространство шаблонов
|
00,1-0,3 мкм
|
Спецификации настройки:
* Сапфировый субстрат с нанометровым рисунком ((NPSS).
* Сапфировые ПСС различной направленности.
Основное преимущество
· Подчеркнуть эффективность добычи:Дизайн поверхностного рисунка уменьшает потерю света и значительно повышает световую эффективность светодиодов.
· Отличные свойства материала:Сапфировый субстрат обладает высокой твердостью, высокой температурной стойкостью и химической стабильностью, подходящей для суровых процессов.
· Сильная совместимость:Высокое сочетание решетки с эпитаксическим слоем GaN (нитрид галлия), подходящим для высококачественного эпитаксического роста.
· Долгий срок службы и высокая надежность:Сапфировый субстрат устойчив к износу и коррозии, что увеличивает срок службы устройства.
· Охрана окружающей среды и экономия энергии:Улучшить эффективность светодиодов, сократить потребление энергии в соответствии с тенденцией экологически чистого производства.
Узористый сапфирный субстрат ((PSS) Применение
- Производство светодиодов: широко используется в светодиодах высокой яркости, таких как освещение, подсветка и экраны дисплеев.
- Лазерные диоды: используются для изготовления высокоэффективных лазерных диодов для связи и медицинских устройств.
- Электроника мощности: используется для производства эффективной электроники мощности, такой как HEMT на базе GAN.
- Оптоэлектронные устройства: используются для производства эффективных световых детекторов, солнечных батарей и других оптоэлектронных устройств.

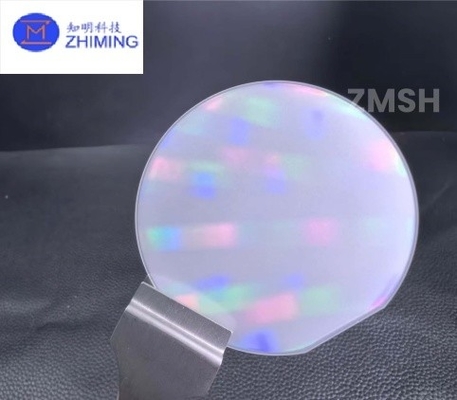

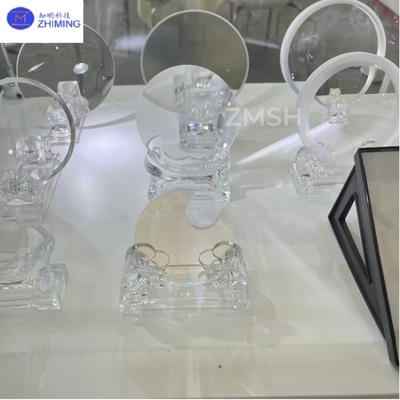

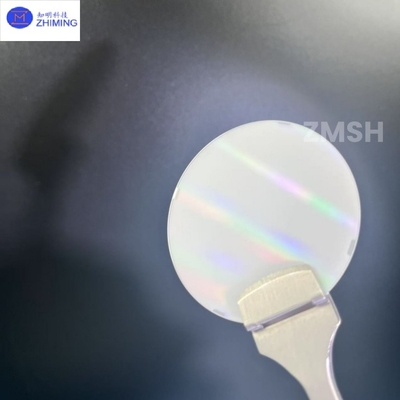

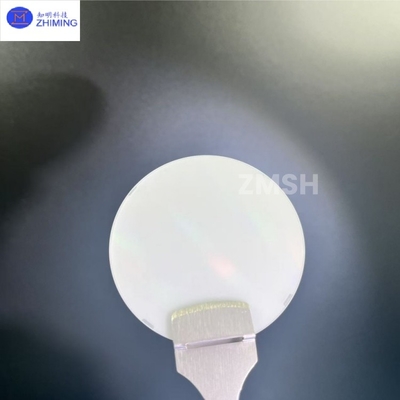

ZMSH Узорированный сапфирный субстрат ((PSS) Дисплей
