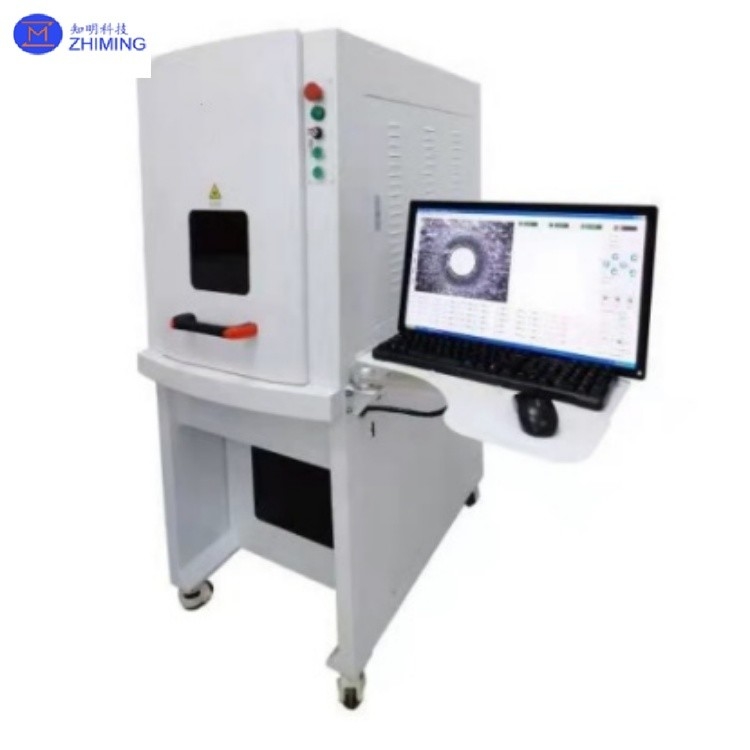

Лазерная буровая машина Лазерная прецизионная буровая резка Толщина 0,01-1 мм

Лазерная буровая машина лазерная прецизионная резка толщина бурения 0,01-1 мм

Лазерная перфорационная машина - это своеобразное передовое оборудование для обработки, которое использует высокоэнергетический лазерный луч для сверления точных отверстий на поверхности или внутри материала.Он создает высокие температуры, фокусируя лазерный луч., в результате чего материал мгновенно тает или испаряется, образуя таким образом точные отверстия. лазерная перфорационная машина с ее высокой точностью, высокой эффективностью и бесконтактной обработкой,стал незаменимым инструментом в современной обрабатывающей промышленности.

Лазерная перфорационная машина в основном регулирует угол дивергенции лазерного луча к лучшему состоянию, достигает минимального места фокусировки путем расширения луча и фокусировки,и использует систему управления для достижения лазерной микрообработки, лазерное бурение и лазерная резка.

Технический параметр

1Система мониторинга с лазерным фокусированием

Система мониторинга лазерного фокусирования включает в себя рефлектор, зеркало фокусировки, черно-белую камеру CCD, монитор.

2Компьютерная система управления и программная система

Вся машина оснащена компьютером управления, специальным программным обеспечением для лазерной перфорации и специальным программным обеспечением для лазерной прецизионной резки.можно установить диафрагму, толщина и угол бурения, скорость бурения, частота лазера и другие параметры; с графическим отображением перфорации, функцией отслеживания процесса;Доступное программирование кода G или автоматическое программирование графического ввода CADОсновными характеристиками машины являются высокая точность бурения, небольшая теплозадействованная площадь, мощная функция программного обеспечения, которая может удовлетворить лазерную микроотверстие обработки большинства материалов.

3Минимальный диаметр отверстия 0,005 мм, толщина отверстия 0,01-1 мм, диаметр отверстия, толщина и форма отверстия могут быть установлены компьютером.

4. Трёхосный столик движения

Вся машина включает в себя X,Y,Z точность движения таблицы, с использованием точности шаровой винт, линейный рулевой рельс. X, Y направление ход: 50 мм, Z направление ход: 50 мм, точность повторения <±2 микронов.

Примеры применения: микроэлектронные компоненты, связи, аэрокосмические детали высокой точности, высокопроизводительное оборудование, высококачественные цифровые компоненты, оптические соединители волокна, пластины для атомизации,медицинское оборудование и другие буровые.

Условия труда

1Он подходит для работы при температуре окружающей среды 18°C-28°C и относительной влажности 30%-60%.

2Подходит для двухфазного питания /220V/50HZ/10A.

3. устанавливать розетки, отвечающие требованиям соответствующих китайских стандартов. Если такие розетки недоступны, следует предоставить соответствующие адаптеры.

Принцип работы


Лазерная перфорационная машина генерирует высокоэнергетический луч через лазер, который фокусируется оптической системой и действует на поверхность материала.Материал быстро нагревается после поглощения лазерной энергии, достигая точки плавления или точки испарения и образуя отверстие.обработка отверстий с различными диафрагмами, глубины и формы могут быть получены.

Основная особенность

· Высокая точность:Он может обрабатывать микрометровую диафрагму (например, 10-500 мкм), а форма пропуска контролируется (круглый отверстий, формы отверстий).

· Неконтактная обработка:без механического напряжения, подходящий для хрупких, тонкостенных или высокотвердых материалов.

· Высокая эффективность:Быстрая бурение, подходит для массового производства.

· универсальность:Подходит для металла, керамики, стекла, пластика, композитных материалов и других материалов.

· Охрана окружающей среды:без отходов от резки, снижение загрязнения окружающей среды.

Лазерная перфорационная машина

Лазерная перфорационная машина с лазерной системой; Лазерное питание; XYZ-точный стол; Точная система плавающего воздуха; Лазерная система мониторинга фокусировки; Компьютерная система управления.
