Детали продукта
Место происхождения: китайский
Фирменное наименование: ZMSH
Сертификация: rohs
Номер модели: Модулятор фаз ниобата лития LNP6118
Условия оплаты и доставки
Цена: by case
Условия оплаты: T/T
Кристаллическая ориентация:: |
Z-отрезок |
Радиочастотный разъем:: |
Женщина 1,85 мм (V) |
Тип волокна:: |
Ввод: PANDA Поляризация поддержания; выход: SMF-28®† однорежимный режим |
Коннекторы из волокна:: |
20,0 мм узкий ключ FC/PC |
Длина проволоки:: |
1.5 м (тип.) |
Из волоконного пальто:: |
Ø900 мкм свободная трубка |
Кристаллическая ориентация:: |
Z-отрезок |
Радиочастотный разъем:: |
Женщина 1,85 мм (V) |
Тип волокна:: |
Ввод: PANDA Поляризация поддержания; выход: SMF-28®† однорежимный режим |
Коннекторы из волокна:: |
20,0 мм узкий ключ FC/PC |
Длина проволоки:: |
1.5 м (тип.) |
Из волоконного пальто:: |
Ø900 мкм свободная трубка |

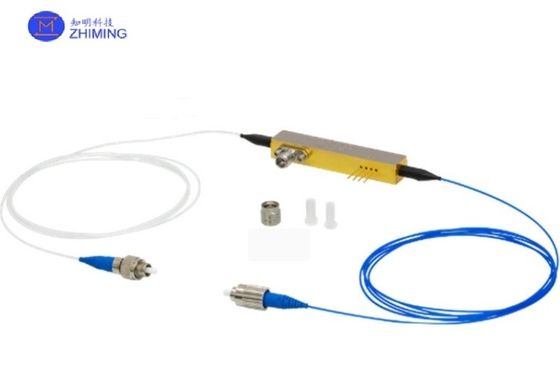

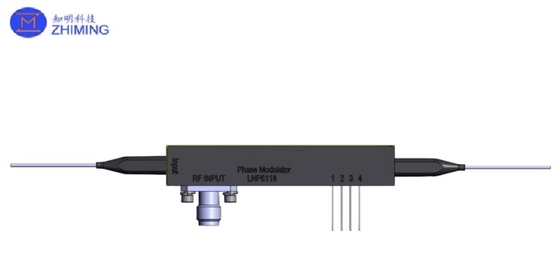

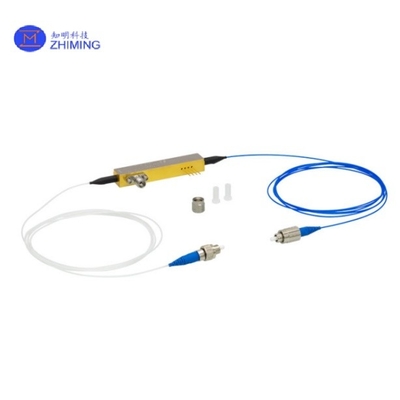

LNP6118 представляет собой широкополосный модулятор фазы LiNbO3 z-cut, предназначенный для поддержки работы на 1310 нм и 1550 нм. Электрооптический ответ (S21) плавный от постоянного тока до 40 ГГц.Входное волокно поддерживает поляризацию (PM), а выходный волокно является стандартным одномодным волокном; оба завершаются соединителями FC/PC. Ключ соединителя FC/PC ввода выровнен с медленной осью волокна PM,который в свою очередь выровнен с чрезвычайным режимом чипа. Входной соединитель RF представляет собой подвижный 1,85 мм (V) соединитель. Отдельный модулятор фазы низкой частоты, в серии с модулятором фазы RF, доступен через отдельный набор булав.
LNP6118 включает в себя внутренний поляризатор, который согласован с чрезвычайным режимом чипа.
1.Высокая пропускная способность модуляции:поддерживает высокочастотную модуляцию сигнала, подходящую для высокоскоростной оптической связи и обработки сигнала.
2.Низкая потеря вставки:Оптимизированная конструкция уменьшает потерю энергии оптического сигнала во время модуляции.
3.Высокая точность модуляции фаз:обеспечивает точное фазовое управление для обеспечения стабильности и точности модуляции сигнала.
4.Широкий диапазон длин волн:Подходит для различных длин волн (например, C-диапазона, L-диапазона), совместим с различными оптическими системами.
5.Компактный дизайн:Компактный пакет для легкой интеграции в сложные оптические системы.
6.Низкое напряжение привода:Уменьшает потребление энергии и подходит для применения с высокой энергоэффективностью.
| Оптические спецификации | Минуты | Типичный | Макс |
| Рабочая длина волныа) | 1260 нм | - | 1625 нм |
| Потеря вставки (1310 нм) | - | 50,0 дБ | 50,5 дБ |
| Потеря вставки (1550 нм) | - | 40,0 дБ | 40,5 дБ |
| Оптическая потеря возврата | 40 дБ | - | - |
| Сила оптического ввода (чрезвычайный режим) | - | - | 100 мВт |
| Сила оптического ввода (обычный режим) | - | - | 10 мВб |
| Электрические спецификации радиочастотc | Минуты | Типичный | Макс |
| Пропускная способность E/O (-3 dB) | - | 35 ГГц | - |
| Диапазон операционной частоты | постоянный до 40 ГГц (минимум) | ||
| RF Vπ(@ 10 ГГц) | - | 70,0 В | - |
| RF Vπ(@ 30 ГГц) | - | 8.5 В | 9.5 В |
| S11 (DC до 25 ГГц) | - | -12 дБ | -10 дБ |
| S11 (25-40 ГГц) | - | -8 дБ | -6 дБ |
| Мощность ввода по радиочастотному порту | - | - | 24 дБм |
| Спецификации низкочастотного модулятораc | Минуты | Типичный | Макс |
| Диапазон операционной частоты | DC до 1 МГц (типичный) | ||
| Vπ(@ 1 кГц) | - | 10 В | - |
a. Модулятор предназначен для использования на указанных длинах волн. Использование модулятора на других длинах волн может вызвать увеличение оптических потерь, которые не покрываются гарантией.,эта потеря может быть временной; например, увеличение потерь, вызванное более короткими длинами волн, обычно может быть обращено вспять путем нагревания модулятора до 80 °C в течение часа.
b. При выстраивании состояния поляризации оптического ввода следует проявлять особую осторожность, чтобы избежать запуска избыточной оптической мощности в обычный режим.который будет поглощен поляризатором и может повредить модулятор.
c. при 1550 нм
| Экологические спецификации | Минуты | Типичный | Макс |
| Операционная температура | 0 °C | - | 70 °C |
| Температура хранения | -40 °C | - | 85 °C |
| Механические характеристики | |
| Кристаллическая ориентация | Z-Cut |
| Радиочастотный разъем | Женщина 1,85 мм (V) |
| Тип волокна | Ввод: ПАНДА Поляризация поддерживается Выход: SMF-28®† Единый режим |
| Коннекторы волокнистые | 20,0 мм узкий ключ FC/PC |
| Длина проволоки | 1.5 м (тип.) |
| Шляпка из волокна | Ø900 мкм свободная трубка |
| Стандартный входный волокно | |
|
Тип волокна |
ПМ |
| Конн. тип |
FC/UPC |
| Ключ | НАРОЙ |
| Ключевое выравнивание | СЛЕДО |
| Стандартный выход волокна | |
| Тип волокна | СМ |
| Конн. тип | FC/UPC |
| Ключ | НАРОЙ |
| Ключевое выравнивание | Никаких |
LNP6118 Применение:
1.Система оптической связи:используется для модуляции фаз в оптических волоконных коммуникациях для повышения эффективности и качества передачи сигнала.
2.Когерентная оптическая связь:Фазовая модуляция и демодуляция оптических сигналов реализуются в когерентном приемнике.
3.Оптическое обнаружение:Для высокоточных оптических датчиков, таких как интерферометры и распределенные волоконно-оптические датчики.
4.Квантовая связь:Фазовое кодирование оптических сигналов в системах распределения квантовых ключей (QKD).
5.Лазерный радар (LiDAR):Используется для фазовой лидар для улучшения точности и разрешения.
6.Исследовательские экспериментыИспользуется в оптических экспериментах и исследованиях по модуляции фаз и регулированию поля света.
Тег: #Multi-Band, #Lithium Niobate, #Lithium Niobate Phase Modulator, #Phase Modulator LNP6118, #1310 nm-1550 nm
