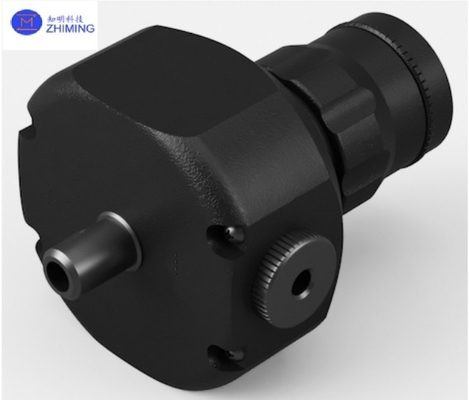

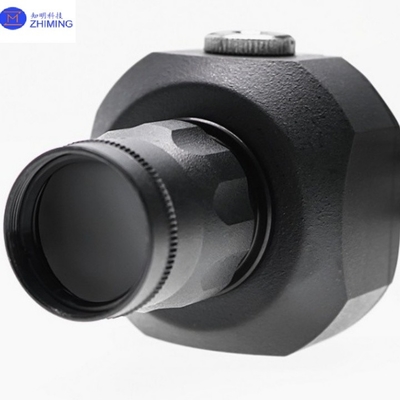

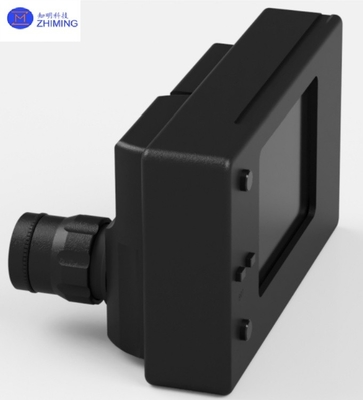

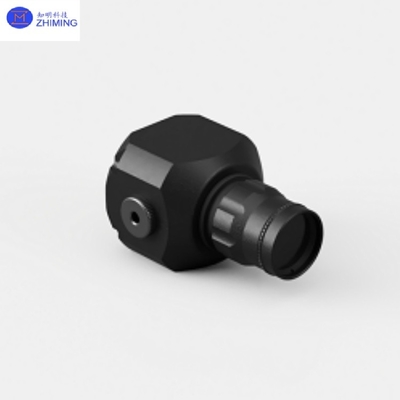

Камера VIS-NIR CCD Contour-IR Contour-M Цифровая камера 400-1700nm Многоспектральная камера

Разница между CMOS и CCD:

1Производство процесса визуализации

Принцип фотоэлектрического преобразования датчика изображения CCD и CMOS одинаков, основное отличие между ними заключается в том, что процесс считывания сигнала отличается;Поскольку CCD имеет только один (или несколько) выходных узлов для однородного чтения, консистенция выходного сигнала очень хороша; в чипе CMOS каждый пиксель имеет свой собственный усилитель сигнала, который выполняет конверсию заряда-напряжения соответственно,и консистенция выхода сигнала плохая.Однако, для того, чтобы прочитать весь сигнал изображения, требуется широкая полоса пропускания сигнала выходного усилителя, а в чипе CMOSтребования к полосе пропускания усилителя в каждом пикселе низкие, что значительно снижает расход энергии чипа, что является основной причиной того, что расход энергии чипа CMOS ниже, чем у CCD.Несоответствие миллионов усилителей приводит к большему постоянному шуму., что является неотъемлемым недостатком CMOS по сравнению с CCD.

2Интеграция

С точки зрения производственного процесса, схема и устройство в CCD интегрированы на полупроводниковом однокристаллическом материале, процесс более сложный,и только несколько производителей в Shi мира могут производить CCD пластинки, такие как DALSA, SONY, Panasnic и т. Д. CCD может выводить только аналоговые электрические сигналы, требует последующего декодера адреса, аналогового преобразователя, обработки сигнала изображения,и также должен предоставить три группы различного напряжения мощности синхронные часовой схемы управленияCMOS интегрирован в полупроводниковый материал, называемый оксидом металла,Это тот же процесс, который производит десятки тысяч полупроводниковых интегральных схем, таких как компьютерные чипы и устройства памяти.В то же время, микросхема CMOS может интегрировать усилителя сигнала изображения, схему чтения сигнала, схему преобразования A/D,процессор и контроллер изображения в чип, только один чип может реализовать все основные функции камеры, интеграция очень высока, концепция камеры на уровне чипа генерируется из этого.С постоянным развитием технологии изображения CMOS, все больше и больше компаний могут предоставить высококачественные микросхемы обработки изображений CMOS, в том числе: Micron, CMOSIS, Cypress и так далее.

3Скорость.

CCD принимает светочувствительный выход один за другим, который может быть выпущен только в соответствии с указанной процедурой, и скорость медленная.CMOS имеет несколько преобразователей зарядного напряжения и управление переключателями ряда и столбца, и скорость чтения намного быстрее, и большинство высокоскоростных камер выше 500 кадров в секунду являются камерами CMOS.и более высокая скорость может быть получена, когда только изображения под окна выводятся.

4Шум.

Технология CCD, разработанная ранее, более зрелая, использует соединение PN или изоляционный слой диоксида кремния (SiO2) для изоляции шума.качество изображения по сравнению с фотоэлектрическим датчиком CMOS имеет определенное преимуществоИз-за высокой степени интеграции датчика изображения CMOS расстояние между компонентами и схемами очень близко, помехи относительно серьезны.и шум оказывает большое влияние на качество изображенияС непрерывным развитием технологии снижения шума CMOS-схемы, она обеспечивает хорошие условия для производства высокой плотности и высокого качества CMOS-изобразительных датчиков.
