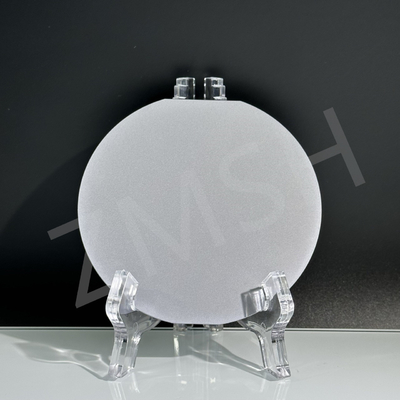

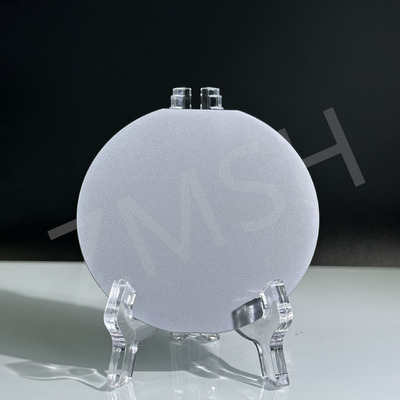

Полуизоляционный SiC на Si Compound Wafer 4H-SEMI субстрат P типа N типа Толщина 500um

Полуизоляционный SiC на Si Composite Wafer, Si Wafer, Силиконовый Wafer, Compound Wafer, SiC на Si Composite Substrate, Силиконовый карбидный субстрат, P Grade, D Grade, 4inch, 6inch, 4H-SEMI

О соединенной вафеле

• использовать SiC на стеклянной пластинке для производства

• Поддерживать настраиваемые с дизайнерскими рисунками

• высококачественный, подходящий для высокопроизводительных приложений

• высокая твердость и долговечность, высокая теплопроводность

• широко используется в высоковольтных и высокочастотных устройствах, радиочастотных устройствах и т.д.

Больше соединённых пластин

- Что?Полуизоляционный SiC на Si Compound Wafer является высокопроизводительным продвинутым полупроводниковым материалом.

Он обладает преимуществами как кремниевого субстрата, так и полуизоляционного карбидного кремния.

Он обладает превосходной теплопроводностью и исключительно высокой механической прочностью.

Он может значительно уменьшить низкий ток утечки при высоких температурах и условиях высокой частоты и эффективно улучшить производительность устройства.

Это отличный полупроводниковый материал.

Он обычно используется в силовой электронике, радиочастотах и оптоэлектронных устройствах, особенно в высокопроизводительных приложениях, требующих отличной теплораспределения и электрической стабильности.

Хотя его стоимость производства относительно высока по сравнению с кремниевыми пластинами и карбидными пластинами кремния,он привлекает все больше внимания и предпочтения в высокопроизводительных технологиях из-за его преимуществ в улучшении эффективности устройства и надежности стабильности.

Таким образом, полуизоляционный SiC на композитных пластинах Si имеет широкие перспективы развития в будущих высокотехнологичных приложениях.

Подробная информация о соединенном пластинке

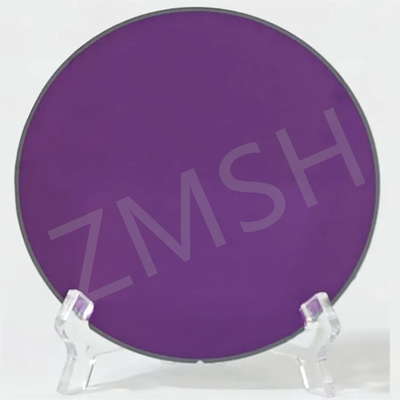

Другие снимки композитных пластин

* Пожалуйста, не стесняйтесь связаться с нами, если у вас есть индивидуальные требования.

Рекомендации по аналогичным продуктам

1.4H-SEMI Силиконовый карбид СиС субстрат 2 дюйма толщина 350um 500um P класс D класс СиС вафель

2. 2" 3" FZ SiO2 однокристаллические IC чипы 100um 200um Сухой влажный окислительный слой 100nm 300nm

Частые вопросы

1. Вопрос: Какова общая поверхностная ориентация SiC на пластинах Si?

О: Общая ориентация (111) для SiC, выровненная с кремниевой подложкой.

2. Вопрос: Существуют ли специальные требования к отжиганию для SiC на Si пластинах?
О: Да, для улучшения свойств материала и уменьшения дефектов часто требуется высокотемпературная отжига.
