4'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой

4'' 6'' AIN On Silicon Substrates SSP DSP Semiconductor Wafers 100nm 200nm Layer
4'' 6'' AIN On Silicon Substrates SSP DSP Semiconductor Wafers 100nm 200nm Layer 4'' 6'' AIN On Silicon Substrates SSP DSP Semiconductor Wafers 100nm 200nm Layer 4'' 6'' AIN On Silicon Substrates SSP DSP Semiconductor Wafers 100nm 200nm Layer

Большие изображения :  4'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: ZMSH
Сертификация: ROHS
Номер модели: Шаблон AIN на кремний
Оплата и доставка Условия:
Количество мин заказа: 5PCS
Цена: лично переговорить
Упаковывая детали: подгонянная коробка
Время доставки: в 30 днях
Условия оплаты: T/T
Подробное описание продукта
Материал: Шаблон AIN на кремний ориентация: 111
Полировка: SSP, DSP Диаметр: 4''
Толщина: 100 нм, 200 нм. Применение: Субстраты полупроводников
тип проводимости: тип n Сопротивляемость: 1-100 омм.см.
Плотность дефекта макроса: < 10/cm^2
Выделить:

AIN на полупроводниковых пластинах

,

AIN на кремниевых субстратах

,

Нитрид алюминия на кремниевых пластинах

4'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой

Описание:

Нитрид алюминия на кремниевых пластинах - это новый тип полупроводникового материала, который предлагает уникальные свойства.Алюминиевая нитридная керамика имеет низкую диэлектрическую постоянную и отличные механические свойстваОн нетоксичен и имеет линейный коэффициент расширения, аналогичный коэффициенту расширения кремния.Эта комбинация свойств делает нитрид алюминия идеальным материалом для многих электронных примененийТонкая пленка из нитрида алюминия является формой полупроводникового материала.Он также устойчив к электромагнитам и имеет высокую температуру кипенияВ результате, он обычно используется в мобильных телефонах и другой электронике.

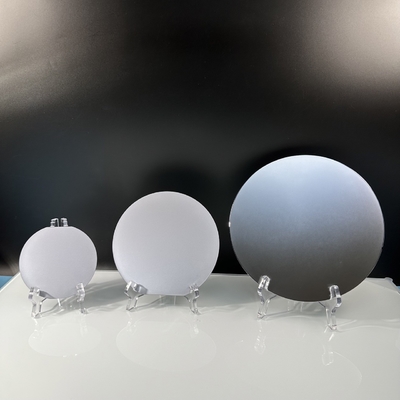

4'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой 04'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой 1

Спецификация:

  • Полезная площадь: 90%
  • Номинальная толщина AlN: 200nm ± 5%, с одной стороны покрытая, недопированная пленка AlN
  • Передняя поверхность: взрослая
  • Область задней части: Кремний, полученный
  • Ориентация AlN: C-плоскость (001)
  • Плотность макродефекта: < 5 cm2
  • Основа вафеля: Кремний [111] N типа, диаметром 2 "х0,5 мм, сопротивляемость: <5 ом-см, с одной стороны полирован

Применение:

  • Нитрид алюминия на кремниевых пластинах является идеальным материалом для подложки для многих применений.Его высокая теплопроводность и низкое сопротивление делают его подходящим материалом для многих электронных приложенийЭто делает нитрид алюминия на кремнии лучшим выбором для электроники.
  • По сравнению с кремниевым, нитрид алюминия на кремнии обладает отличной электрической проводимостью и более низким коэффициентом теплового расширения.В дополнение к электронике, это также безопасно для окружающей среды.
  • Нитрид алюминия на кремниевых пластинах является отличной альтернативой оксиду бериллия в электронике.Этот полупроводниковый материал также может быть использован в электронных приложениях.
  • Материал чрезвычайно долговечен и подходит для различных электронных приложений.Его низкая теплопроводность и высокая электрическая изоляция делают его отличным материалом для электронных устройствВ отличие от кремния, он нетоксичен и легко производится. Кроме электронных применений, он также имеет низкую диэлектрическую постоянную. Он также является отличной заменой кремнию в высокоскоростных лазерах.

Прочие продукты:

Вафли GaN:

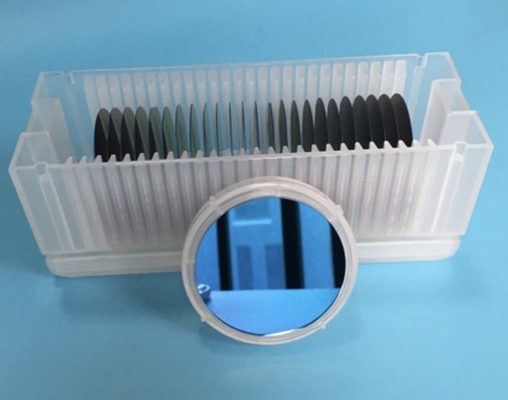

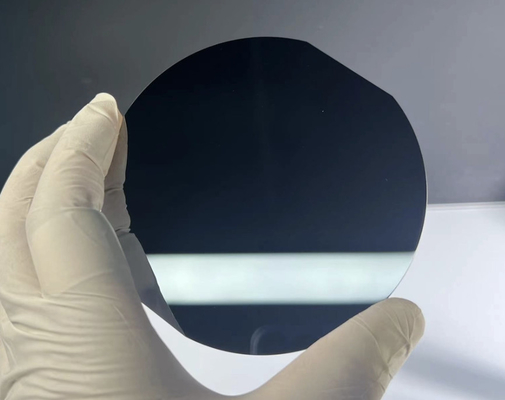

4'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой 24'6' AIN на кремниевых субстратах SSP DSP полупроводниковые пластинки 100nm 200nm слой 3
