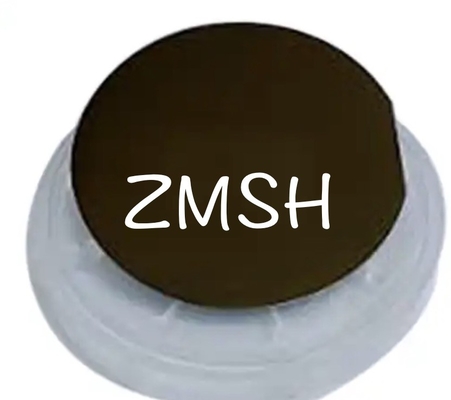

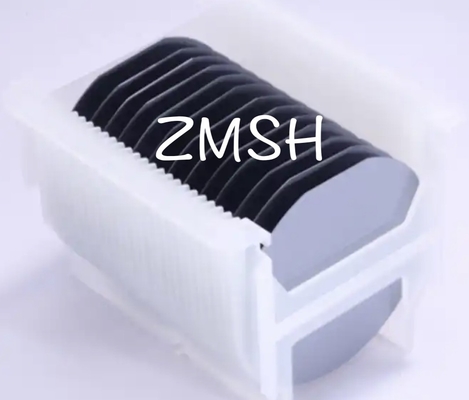

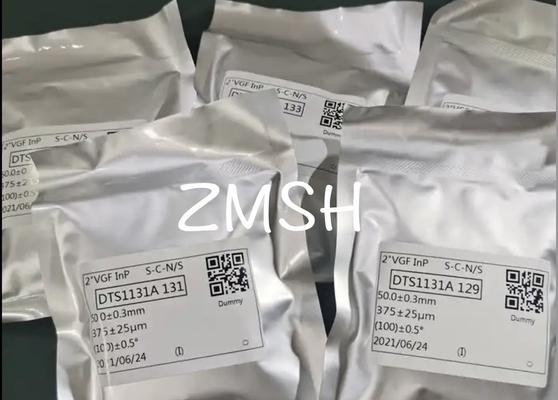

2' 4' InP Wafer Индий фосфид Wafer полупроводниковые субстраты 350um 650um
  • 2' 4' InP Wafer Индий фосфид Wafer полупроводниковые субстраты 350um 650um
  • 2' 4' InP Wafer Индий фосфид Wafer полупроводниковые субстраты 350um 650um
  • 2' 4' InP Wafer Индий фосфид Wafer полупроводниковые субстраты 350um 650um

2' 4' InP Wafer Индий фосфид Wafer полупроводниковые субстраты 350um 650um

Место происхождения Китай
Фирменное наименование ZMSH
Сертификация ROHS
Номер модели Индий фосфидный пластинка
Детали продукта
Материал:
Индий фосфид
ориентация:
100+/-0,05 градуса
Диаметр:
2inch 3inch 4inch
смычок:
≤10μm
Окончание поверхности:
Полированные
Шероховатость поверхности:
Ра < 0,2 нм
TTV:
< 8мм
Толщина:
350 мм 500 мм 600 мм
тип:
Субстраты
Высокий свет:

Подложки полупроводников с фосфидом индия

,

2' индий фосфидные пластинки

,

4' InP Wafer

Характер продукции

2' 4' InP Wafer Индий фосфид Wafer Полупроводниковые субстраты 350um 650um







ОписаниеInP вафля:



Чипы InP (индий фосфид) являются широко используемым полупроводниковым материалом для производства высокопроизводительных оптоэлектронных устройств, таких как фотодиоды, лазеры и фотоэлектрические датчики.



  • Кристаллическая структура: чипы InP имеют кубическую кристаллическую структуру с строго упорядоченной решетчатой структурой.



  • Энергетический разрыв: чипы InP имеют небольшой прямой энергетический разрыв около 1,35 eV, что является полупроводниковым материалом в диапазоне видимого света.



  • Индекс преломления: индекс преломления InP-вофы варьируется в зависимости от длины волны света и составляет около 3,17 в видимом диапазоне.



  • Теплопроводность: InP имеет высокую теплопроводность около 0,74 Вт/см·К.



  • Мобильность электронов: чипы InP имеют высокую мобильность электронов около 5000 см^2/(V·s).



  • Размер чипа: чипы InP обычно поставляются в форме круглых чипов и могут иметь диаметр от нескольких миллиметров до нескольких дюймов.



  • Поверхностные характеристики: поверхность чипа InP обычно специально обрабатывается для улучшения его плоскости и чистоты.







ОсобенностиВнутренний вафли:



Чип InP (индий фосфид) широко используется в области оптоэлектронных устройств в качестве материала субстрата полупроводниковых устройств.



  • Пробел прямой энергии: чипы InP имеют небольшой пробел прямой энергии (около 1,35 eV), что позволяет им эффективно поглощать и излучать световые сигналы в видимом диапазоне.



  • Высокая электронная подвижность: чипы InP имеют высокую электронную подвижность (примерно 5000 см^2/(V·s)), что делает их отличными электрическими свойствами в высокоскоростных электронных устройствах.



  • Сильный фотоэлектрический эффект: чипы InP имеют сильный фотоэлектрический эффект, что делает их отличными в таких устройствах, как фотодетекторы и фотодиоды.



  • Стабильность и надежность: чипы InP имеют хорошую тепловую стабильность и электрические свойства, что позволяет им работать в условиях высокой температуры и высокого электрического поля.



  • Обширные методы приготовления: InP пластинки могут выращиваться различными методами приготовления, такими как металлоорганическое химическое отложение паров (MOCVD) и молекулярная лучевая эпитаксия (MBE).







Технические параметрыInP вафля:





Положение Параметр УОМ
Материал ВП
Тип проводимости/допант S-C-N/S
Уровень Глупец.
Диаметр 100.0+/-0.3 мм
Ориентация (100) +/- 0,5°
Площадь ламелярного двойника полезная однокристаллическая площадь с (100) ориентацией > 80%
Первичная плоская ориентация EJ ((0-1-1) мм
Первичная плоская длина 32.5+/-1
Вторичная плоская ориентация EJ ((0-11)
Вторичная плоская длина 18+/-1







ПрименениеInP вафля:





Чип InP (индий фосфид), как субстрат материала полупроводниковых устройств, имеет отличные фотоэлектрические и электрические свойства.Ниже приведены некоторые из основных областей применения материалов InP чип-субстрата:



  • Оптическая связь: может использоваться для производства световых передатчиков (таких как лазеры) и светоприемников (таких как фотодиоды) в системах связи из волоконного оптического тока.



  • Оптическое обнаружение и обнаружение: фотодетекторы на основе чипов InP могут эффективно преобразовывать оптические сигналы в электрические сигналы для оптической связи, оптических измерений,спектральный анализ и другие приложения.



  • Лазерная технология: лазеры на основе INP широко используются в оптической связи, оптическом хранилище, LiDAR, медицинской диагностике и обработке материалов.



  • Оптоэлектронные интегральные схемы: чипы InP могут использоваться для изготовления оптоэлектронных интегральных схем (OEics),которая представляет собой интеграцию оптоэлектронных устройств и электронных устройств на одном чипе.



  • Солнечные батареи: чипы InP имеют высокую эффективность фотоэлектрического преобразования, поэтому их можно использовать для производства эффективных солнечных батарей.







2' 4' InP Wafer Индий фосфид Wafer полупроводниковые субстраты 350um 650um 0









Часто задаваемые вопросы



Вопрос 1: Какое торговое наименованиеInP вафля?
A1:
Индий фосфидпроизводится ZMSH.



Вопрос 2: Какой диаметрИндий фосфид?
A2: Диаметр
Индий фосфиддлиной 2', 3', 4'.



Вопрос 3: Где находитсяИндий фосфидОт кого?
A3:
Индий фосфидиз Китая.



Вопрос 4:Индий фосфидСертификат ROHS?
A4: Да,
Индий фосфидявляется сертифицированным ROHS.



Q5: СколькоИндий фосфидЯ могу купить вафли за один раз?
A5: Минимальное количество заказа
Индий фосфид5 штук.
