Дом > ПРОДУКТЫ > Вафля фосфида индия > Индий фосфид Wafer InP полупроводниковые субстраты эпитаксиальный 2''3''4''Толщина 350um

Индий фосфид Wafer InP полупроводниковые субстраты эпитаксиальный 2''3''4''Толщина 350um

Детали продукта

Место происхождения: Китай

Фирменное наименование: ZMSH

Сертификация: ROHS

Номер модели: Индий фосфидный пластинка

Условия оплаты и доставки

Количество мин заказа: 5 шт.

Цена: USD

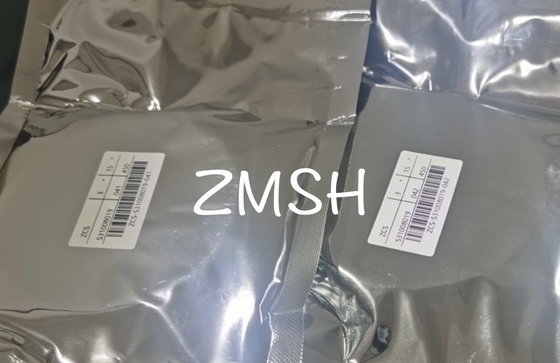

Упаковывая детали: подгонянная коробка

Время доставки: через 15 дней

Условия оплаты: T/T

Получите самую лучшую цену
Выделить:

Двухсторонний полированный вафли

,

4' толщины фосфидно-индийная пластина

,

InP Полупроводниковые субстраты

Наименование продукта:
ИнП субстраты
Боу & Уорп:
≤10μm
Материал:
Индий фосфидный пластинка
ориентация:
100+/-0,05 градуса
Окончание поверхности:
двойная отполированная сторона
Шероховатость поверхности:
Ra≤0,6nm
TTV:
≤ 6 мкм
Диаметр вафли:
2 дюйма 3 дюйма 4 дюйма
Толщина вафеля:
350 мм 500 мм 625 мм
Наименование продукта:
ИнП субстраты
Боу & Уорп:
≤10μm
Материал:
Индий фосфидный пластинка
ориентация:
100+/-0,05 градуса
Окончание поверхности:
двойная отполированная сторона
Шероховатость поверхности:
Ra≤0,6nm
TTV:
≤ 6 мкм
Диаметр вафли:
2 дюйма 3 дюйма 4 дюйма
Толщина вафеля:
350 мм 500 мм 625 мм
Индий фосфид Wafer InP полупроводниковые субстраты эпитаксиальный 2''3''4''Толщина 350um

Индий фосфид Wafer InP полупроводниковые субстраты эпитаксиальная 2''3' толщина 350um

ОписаниеИндий фосфид:

Чипы с фосфидом индия (InP) являются широко используемым материалом в оптоэлектронике и полупроводниковых устройствах.

  • Высокая мобильность электронов: чипы с фосфидом индия имеют высокую мобильность электронов, что означает, что электроны двигаются быстрее через материал.

  • Контролируемые свойства материала: свойства пластинок с фосфидом индия могут регулироваться путем контроля эпитаксиального процесса роста материала и методов допинга.

  • Широкополосный разрыв: пластина с фосфидом индия имеет широкий разрыв, что позволяет ей работать в видимом и инфракрасном диапазонах света.

  • Высокая скорость дрейфа насыщения: пластина с фосфидом индия имеет высокую скорость дрейфа насыщения, что означает, что скорость дрейфа электронов достигает максимума при высоком электрическом поле.

  • Отличная теплопроводность: пластина с фосфидом индия обладает высокой теплопроводностью, что означает, что она способна эффективно проводить и рассеивать тепло,тем самым повышая надежность и стабильность работы устройства.

ОсобенностиИндий фосфид:

Чипы с фосфидом индия (InP) имеют некоторые замечательные характеристики, которые делают их широко используемыми в оптоэлектронике и полупроводниках.Ниже приведены некоторые из основных характеристик индий фосфида чип материалов:

  • Прямой полосовой разрыв: фосфид индия имеет характеристику прямого полосового разрыва, что делает его отличным в оптических устройствах.

  • Широкий диапазон диапазона диапазона: фосфид индия имеет широкий диапазон диапазона от инфракрасного до ультрафиолетового спектра.

  • Высокая электронная подвижность: фосфид индия обладает высокой электронной подвижностью, что делает его отличным в высокочастотной электронике и высокоскоростной оптоэлектронике.

  • Отличная теплопроводность: фосфид индия обладает высокой теплопроводностью и может эффективно рассеивать тепло.

  • Хорошая механическая и химическая стабильность: чипы с фосфидом индия имеют хорошую механическую и химическую стабильность и могут поддерживать стабильность и надежность в различных условиях окружающей среды.

  • Регулируемая структура полос: полоса индий фосфида может регулироваться методами допирования и сплавов для удовлетворения требований различных устройств.

Технические параметрыИндий фосфид:

Положение

Параметр

УОМ

Материал

ВП

Тип проводимости/допант

S-C-N/S

Уровень

Глупец.

Диаметр

100.0+/-0.3

мм

Ориентация

(100) +/- 0,5°

Площадь ламелярного двойника

полезная однокристаллическая площадь с (100) ориентацией > 80%

Первичная плоская ориентация

EJ ((0-1-1)

мм

Первичная плоская длина

32.5+/-1

Вторичная плоская ориентация

EJ ((0-11)

Вторичная плоская длина

18+/-1

ПрименениеИндий фосфид:

Вафры с фосфидом индия (InP) имеют широкий спектр применений в оптоэлектронике и полупроводниковых субстратах:

  • Оптическая связь: InP-вофы широко используются в области оптической связи для высокоскоростных систем связи оптическими волокнами.оптические модуляторы, оптические приемники, оптические усилители и оптические волоконные соединители.

  • Фотоэлектронные устройства: пластинки InP используются для изготовления фотоэлектронных устройств, таких как фотодиоды, фотодетекторы, солнечные батареи и фотосцепки.

  • Высокоскоростные электронные устройства: InP-субстраты широко используются в области высокочастотных электронных устройств.Транзисторы высокой электронной мобильности (HEMT) InP-пакетов используются для подготовки устройств, таких как высокочастотные усилители, радиочастотные коммутаторы и микроволновые интегральные схемы для таких приложений, как беспроводная связь, радиолокационные системы и спутниковая связь.

  • Интегрированные оптические устройства: InP-волны используются для подготовки интегрированных оптических устройств, таких как оптические волноводы, оптические модуляторы, оптические переключатели и оптические усилители.

  • Исследования в области фотоники: InP-вофы играют важную роль в исследованиях в области фотоники.

  • В дополнение к вышеуказанным применениям, InP-вофы также используются в других областях, таких как оптическое зондирование, биомедицина, хранение света и полупроводниковые субстраты

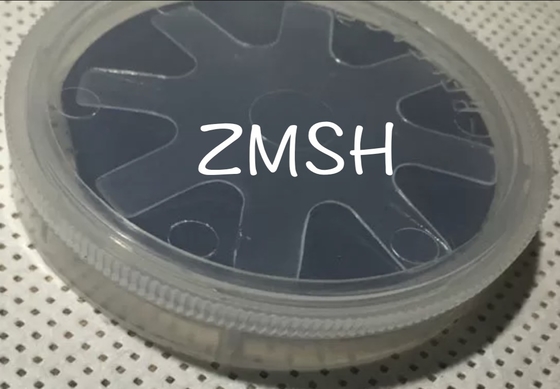

Индий фосфид Wafer InP полупроводниковые субстраты эпитаксиальный 2''3''4''Толщина 350um 0

Часто задаваемые вопросы

Вопрос 1: Какое торговое наименованиеInP вафля?
A1:
ИнП вафельСделано ZMSH.

Вопрос 2: Какой диаметрInP вафля?
A2: Диаметр
ИнП вафель2', 3', 4'.

Вопрос 3: Где находитсяInP вафляОт кого?
A3:
InP вафляиз Китая.

Вопрос 4:InP вафляСертификат ROHS?
A4: Да,
InP вафля является сертифицированным ROHS.

Q5: Сколько InPЯ могу купить вафли за один раз?
A5: Минимальное количество заказа
InP вафля5 штук.

Прочие продукты:

Кремниевые пластинки

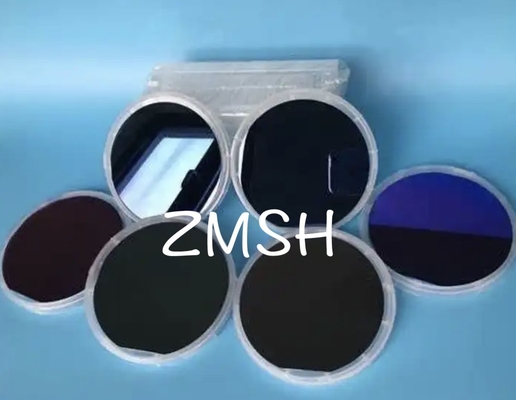

Индий фосфид Wafer InP полупроводниковые субстраты эпитаксиальный 2''3''4''Толщина 350um 1
