| Место происхождения | Китай |
| Фирменное наименование | zmkj |
| Сертификация | Cz/ Rohs/ GSG |
| Номер модели | 4.125/6.125/6inch/8inch |

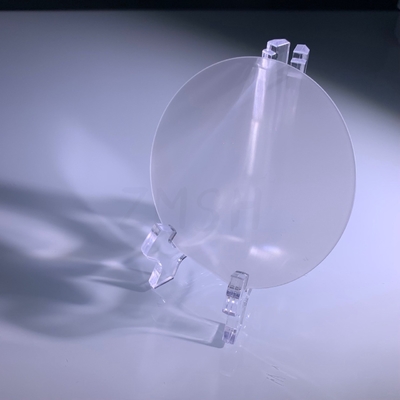

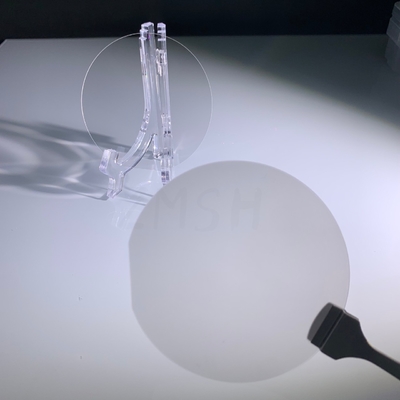

толщина 0.1mm стекла кварца вафли сапфира 4inch SSP 0.15mm 0.2mm
стекло кварца вафли сапфира толщины 4inch 100um 200um 300um
сторона C-самолета вафли сапфира 4inch одиночная или двойная отполировала Al2O3 одиночное Кристл
вафля сапфира 4inch Dia100mm a плоская одиночного Кристл
субстраты сапфира вафли сапфира одиночного Кристл оси 2inch Dia50mm c
8inch вафля для Epi - готовая несущая сапфира Dia 159mm одиночное Кристл
вафля сапфира R-оси c-самолета 4inch/5inch/6inch/6.125inch/8inch (1-102) (10-10), субстраты сапфира dia200mm, вафля отполированная стороной сапфира C-оси 2-6inch двойной для epi-готового приведенное, субстраты сапфира, кристаллический оптически объектив Al2O3, двойная сторона отполировала поверхность 8" SSP C-самолет вафли несущей сапфира (0001) с самой лучшей ценой, 8inch вафлей для Epi - готовой несущей сапфира Dia 159mm одиночное Кристл
Характеристики субстрата сапфира ZMSH
Спецификации вафли сапфира, 4 дюйма, C-самолет (0001), основная ранг
| Деталь | вафли сапфира C-самолета 4-inch (0001) 650μm | |
| Материалы Кристл | 99 999%, особая чистота, Monocrystalline Al2O3 | |
| Ранг | Основной, Epi-готовый | |
| Поверхностная ориентация | C-самолет (0001) | |
| -угол C-самолета к M-оси 0,2 +/- 0.1° | ||
| Диаметр | 100,0 mm +/- 0,1 mm | |
| Толщина | μm 650 +/- μm 25 | |
| Основная плоская ориентация | -самолет (11-20) +/- 0.2° | |
| Основная плоская длина | 30,0 mm +/- 1,0 mm | |
| Одиночное отполированное бортовое | Лицевая поверхность | Epi-отполированный, Ра < 0=""> |
| (SSP) | Задняя поверхность | Точная земля, Ра = 0,8 μm к μm 1,2 |
| Двойное отполированное бортовое | Лицевая поверхность | Epi-отполированный, Ра < 0=""> |
| (DSP) | Задняя поверхность | Epi-отполированный, Ра < 0=""> |
| TTV | < 20=""> | |
| СМЫЧОК | < 20=""> | |
| ИСКРИВЛЕНИЕ | < 20=""> | |
| Очищать/упаковывая | Чистка чистой комнаты класса 100 и упаковка вакуума, | |
| 25 частей в одной кассете упаковывая или одиночной упаковывая части. | ||
Электрические свойства сапфира
Резистивность, см ома x на °C 200-500: 1011 до 1016
Диэлектрическая константа: 10,0
Диэлектрическая прочность, V/cm: 4 x 105
Тангенс потери: 1 x 10-4
Применение
Некоторые ключевые свойства вафель сапфира включают их высокую термальную проводимость, высокую механическую прочность, превосходное сопротивление химиката и царапины, и прозрачность в видимых и близко-ультракрасных регионах спектра. Эти свойства делают вафли сапфира хорошо одели для широкого диапазона применений в жестких окружающих средах, как высокая температура, высокое давление, и условия способствующие коррозии.
Что шершавость субстрата сапфира?
Наши „стандартные“ субстраты сапфира были отполированы к качеству поверхности 60/40 царапина-раскопок, имеют шершавость RMS ~0,3 nm, и соответствующие для большинств применений (включая спектроскопия или тонкопленочное низложение).
Производственный процесс
1. Выращивание кристаллов: сапфир Одно-Кристл типично растется используя метод Verneuil или метод Kyropoulos. В методе Verneuil, напудренная форма алюминиевой окиси (Al2O3) расплавлена используя высокотемпературное пламя и после этого позволена охладить и затвердеть в одиночный кристалл. В методе Kyropoulos, кристалл семени окунут в ванну жидкого Al2O3 и медленно разделен пока вращающ, позволяющ кристаллу вырасти от плавит.
2. Резать и формировать: Как только кристалл росся, он отрезан в вафли используя алмазную пилу или лазер. Вафли после этого сформированы и отполированы к пожеланной толщине и поверхностному финишу.
3. Чистка: Вафли сапфира очищены используя методы сочетания из механические, химические, и ультразвуковые для того чтобы извлечь все поверхностные загрязняющие елементы и подготовить поверхность для.
4. Давать допинг: В некоторых случаях, dopants могут быть добавлены, что к вафлям сапфира изменили их электрические или оптически свойства. Это типично сделано используя методы вживления или диффузии иона.
5. Вытравливание: Вафли сапфира могут быть вытравлены используя разнообразие химические или основанные на плазм процессы для создания картин или особенностей на поверхности. Это обыкновенно использовано в изготовлении микроэлектронных приборов.
6. Метрология: Вафли сапфира после этого подвергаются к различным методам метрологии для того чтобы измерить их толщину, плоскостность, шероховатость поверхности, и другие свойства. Это важно для обеспечения что вафли соотвествуют необходимым спецификациям для запланированного применения.
7. Упаковка: Заключительный шаг в производственном процессе упаковать вафли сапфира для пересылки к клиентам. Это типично включает установить вафли в защитных контейнерах для предотвращения повреждения во время транспорта и хранения.

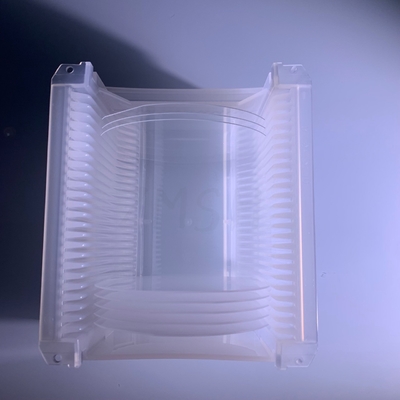

Упаковка вафель сапфира
Родственные продукты
вопросы и ответы:
Q: Что ваше MOQ?
: (1) для инвентаря, MOQ 10pcs.
(2) для подгонянных продуктов, MOQ 25pcs вверх.
Q: Что путь доставки и цены?
: (1) мы признаваем DHL, Federal Express, EMS etc.
(2) если вы имеете ваш собственный срочный счет, то оно большие. Если не, мы смогли помочь вам грузить их.
Перевозка в соответствии с фактическим поселением.
Q: Что срок поставки?
Для инвентаря: доставка 5 трудодней после того как вы делаете заказ заказ.
Для подгонянных продуктов: доставка 2 или 3 недели после того как вы делаете заказ заказ.
Q: Вы имеете стандартные продукты?
: Наши стандартные продукты в stock.as как 4inch 0.65mm, 0.5mm отполированная вафля.
Q: Как оплатить?
: 50%deposit, выведенное перед доставкой T/T,
Q: Могу я подгонять продукты основанные на моей потребности?
: Да, мы можем подгонять материал, спецификации и оптически покрытие для ваше оптически
компоненты основанные на ваших потребностях.
