Детали продукта
Место происхождения: КИТАЙ
Фирменное наименование: zmkj
Сертификация: Cz/ Rohs/ GSG
Номер модели: 4.125/6.125/6inch/8inch
Условия оплаты и доставки
Количество мин заказа: 1PCS
Цена: by case
Упаковывая детали: коробкой кассеты субстратов
Время доставки: 3-4weeks
Условия оплаты: Западное соединение, T/T, L/C
Поставка способности: 100Pcs
Материал: |
Al2O3 monocrystalline |
ориентация: |
самолет С |
Поверхность: |
dsp или ssp |
Толщина: |
650 мкм +/- 25 мкм (SSP), 600 мкм +/- 25 мкм (DSP) |
TTV: |
<20um> |
Application1: |
pss плиты несущей полупроводника/sos//оптически |
Application2: |
Полупроводник вытравляя несущую эпитаксии |
Материал: |
Al2O3 monocrystalline |
ориентация: |
самолет С |
Поверхность: |
dsp или ssp |
Толщина: |
650 мкм +/- 25 мкм (SSP), 600 мкм +/- 25 мкм (DSP) |
TTV: |
<20um> |
Application1: |
pss плиты несущей полупроводника/sos//оптически |
Application2: |
Полупроводник вытравляя несущую эпитаксии |
стекло кварца вафли сапфира толщины 4inch 100um 200um 300um
сторона C-самолета вафли сапфира 4inch одиночная или двойная отполировала Al2O3 одиночное Кристл
вафля сапфира 4inch Dia100mm a плоская одиночного Кристл
субстраты сапфира вафли сапфира одиночного Кристл оси 2inch Dia50mm c
8inch вафля для Epi - готовая несущая сапфира Dia 159mm одиночное Кристл
вафля сапфира R-оси c-самолета 4inch/5inch/6inch/6.125inch/8inch (1-102) (10-10), субстраты сапфира dia200mm, вафля отполированная стороной сапфира C-оси 2-6inch двойной для epi-готового приведенное, субстраты сапфира, кристаллический оптически объектив Al2O3, двойная сторона отполировала поверхность 8" SSP C-самолет вафли несущей сапфира (0001) с самой лучшей ценой, 8inch вафлей для Epi - готовой несущей сапфира Dia 159mm одиночное Кристл
Что состав вафли сапфира?
Синтетический сапфир одиночная кристаллическая форма алюминиевой окиси (Al2O3). Он показывает уникальные медицинский осмотр и химические свойства как высокотемпературное сопротивление, сопротивление термальных ударов, сопротивление высокопрочных, царапины, низкая диэлектрическая потеря и хорошая электрическая изоляция.
Почему выберите продукты сапфира одиночного Кристл?
Одиночный кристаллический сапфир обладает превосходное оптически, медицинским осмотром и химическими свойствами. Это самые трудные кристаллы окиси, и остается высокопрочным и химической устойчивостью в условиях высоких температур. Оно также отличает широким диапазоном длины волны передачи, большей электрической изоляцией, и хорошей термальной проводимостью на низком уровне
температуры.

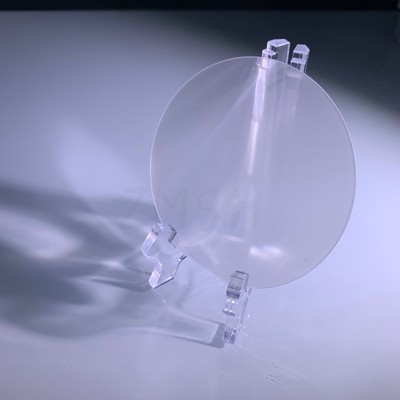

Спецификации вафли сапфира, 4 дюйма, C-самолет (0001), основная ранг
| Деталь | вафли сапфира C-самолета 4-inch (0001) 650μm | |
| Материалы Кристл | 99 999%, особая чистота, Monocrystalline Al2O3 | |
| Ранг | Основной, Epi-готовый | |
| Поверхностная ориентация | C-самолет (0001) | |
| -угол C-самолета к M-оси 0,2 +/- 0.1° | ||

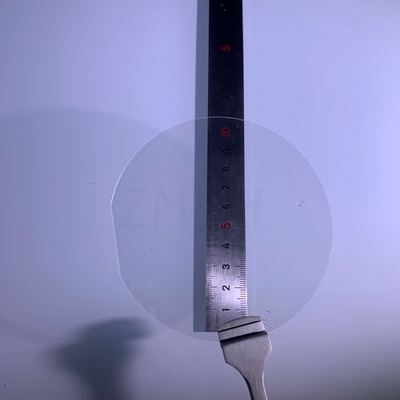

| Диаметр | 100,0 mm +/- 0,1 mm | |
| Толщина | μm 650 +/- μm 25 | |
| Основная плоская ориентация | -самолет (11-20) +/- 0.2° | |
| Основная плоская длина | 30,0 mm +/- 1,0 mm | |
| Одиночное отполированное бортовое | Лицевая поверхность | Epi-отполированный, Ра < 0=""> |
| (SSP) | Задняя поверхность | Точная земля, Ра = 0,8 μm к μm 1,2 |
| Двойное отполированное бортовое | Лицевая поверхность | Epi-отполированный, Ра < 0=""> |
| (DSP) | Задняя поверхность | Epi-отполированный, Ра < 0=""> |
| TTV | < 20=""> | |
| СМЫЧОК | < 20=""> | |
| ИСКРИВЛЕНИЕ | < 20=""> | |
| Очищать/упаковывая | Чистка чистой комнаты класса 100 и упаковка вакуума, | |
| 25 частей в одной кассете упаковывая или одиночной упаковывая части. | ||
Электрические свойства сапфира
Резистивность, см ома x на °C 200-500: 1011 до 1016
Диэлектрическая константа: 10,0
Диэлектрическая прочность, V/cm: 4 x 105
Тангенс потери: 1 x 10-4
Применение
Некоторые ключевые свойства вафель сапфира включают их высокую термальную проводимость, высокую механическую прочность, превосходное сопротивление химиката и царапины, и прозрачность в видимых и близко-ультракрасных регионах спектра. Эти свойства делают вафли сапфира хорошо одели для широкого диапазона применений в жестких окружающих средах, как высокая температура, высокое давление, и условия способствующие коррозии.
Как толщина вафли сапфира 4 дюймов влияет на свое представление?
Толщина вафли сапфира 4 дюймов может иметь огромное воздействие на своем представлении в зависимости от специфического применения. Здесь немного путей в которых толщина может повлиять на представление:
1. Механическая прочность: Более толстые вафли сапфира вообще имеют более высокую механическую прочность и более устойчивы к трескать или ломать под механическим стрессом. Это может быть важно в применениях где вафля может подвергнуться к высоким механическим нагрузкам или грубой регуляции.
2. Оптически свойства: Толщина вафли сапфира может повлиять на свои оптически свойства, как передача, отражение, и разбрасывать. Например, более тонкие вафли могут передать светлое чем более толстые вафли, но могут также быть более впечатлительный к поверхностным дефектам или светлому разбрасывать.
3. Термальная проводимость: Более толстые вафли сапфира вообще имеют более высокую термальную проводимость, которая может быть важна в применениях где вафля подвергается действию высоких температур и потребностей рассеять жару эффективно.
4. Электрические свойства: Толщина вафли сапфира может также повлиять на свои электрические свойства, как сопротивление и емкость. Например, более тонкие вафли могут иметь более низкое сопротивление но более высокую емкость чем более толстые вафли.
Производственный процесс
1. Выращивание кристаллов: сапфир Одно-Кристл типично растется используя метод Verneuil или метод Kyropoulos. В методе Verneuil, напудренная форма алюминиевой окиси (Al2O3) расплавлена используя высокотемпературное пламя и после этого позволена охладить и затвердеть в одиночный кристалл. В методе Kyropoulos, кристалл семени окунут в ванну жидкого Al2O3 и медленно разделен пока вращающ, позволяющ кристаллу вырасти от плавит.
2. Резать и формировать: Как только кристалл росся, он отрезан в вафли используя алмазную пилу или лазер. Вафли после этого сформированы и отполированы к пожеланной толщине и поверхностному финишу.
3. Чистка: Вафли сапфира очищены используя методы сочетания из механические, химические, и ультразвуковые для того чтобы извлечь все поверхностные загрязняющие елементы и подготовить поверхность для.
4. Давать допинг: В некоторых случаях, dopants могут быть добавлены, что к вафлям сапфира изменили их электрические или оптически свойства. Это типично сделано используя методы вживления или диффузии иона.
5. Вытравливание: Вафли сапфира могут быть вытравлены используя разнообразие химические или основанные на плазм процессы для создания картин или особенностей на поверхности. Это обыкновенно использовано в изготовлении микроэлектронных приборов.
6. Метрология: Вафли сапфира после этого подвергаются к различным методам метрологии для того чтобы измерить их толщину, плоскостность, шероховатость поверхности, и другие свойства. Это важно для обеспечения что вафли соотвествуют необходимым спецификациям для запланированного применения.
7. Упаковка: Заключительный шаг в производственном процессе упаковать вафли сапфира для пересылки к клиентам. Это типично включает установить вафли в защитных контейнерах для предотвращения повреждения во время транспорта и хранения.

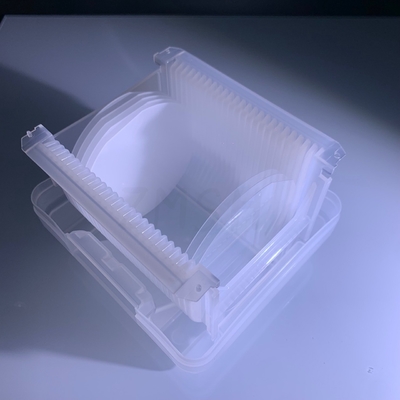

Упаковка вафель сапфира
Родственные продукты
вопросы и ответы:
Q: Что ваше MOQ?
: (1) для инвентаря, MOQ 10pcs.
(2) для подгонянных продуктов, MOQ 25pcs вверх.
Q: Что путь доставки и цены?
: (1) мы признаваем DHL, Federal Express, EMS etc.
(2) если вы имеете ваш собственный срочный счет, то оно большие. Если не, мы смогли помочь вам грузить их.
Перевозка в соответствии с фактическим поселением.
Q: Что срок поставки?
Для инвентаря: доставка 5 трудодней после того как вы делаете заказ заказ.
Для подгонянных продуктов: доставка 2 или 3 недели после того как вы делаете заказ заказ.
Q: Вы имеете стандартные продукты?
: Наши стандартные продукты в stock.as как 4inch 0.65mm, 0.5mm отполированная вафля.
Q: Как оплатить?
: 50%deposit, выведенное перед доставкой T/T,
Q: Могу я подгонять продукты основанные на моей потребности?
: Да, мы можем подгонять материал, спецификации и оптически покрытие для ваше оптически
компоненты основанные на ваших потребностях.
